КРН (КРУН)-IV-10

Комплектные распределительные устройства наружной установки с секционированием воздушных линий (КРУН) предназначены для приема и распределения электрической энергии трехфазного пере-менного тока частотой 50 Гц, на номинальное напряжения 6(10) кВ.
Узнать стоимость
Мы свяжемся с вами
и предоставим всю
необходимую информацию
Получить консультацию
Наш специалист перезвонит вам
и поможет подобрать
оптимальное оборудование
КРН (КРУН)-IV-10
  • Общие сведения
  • Классификация и технические характеристики

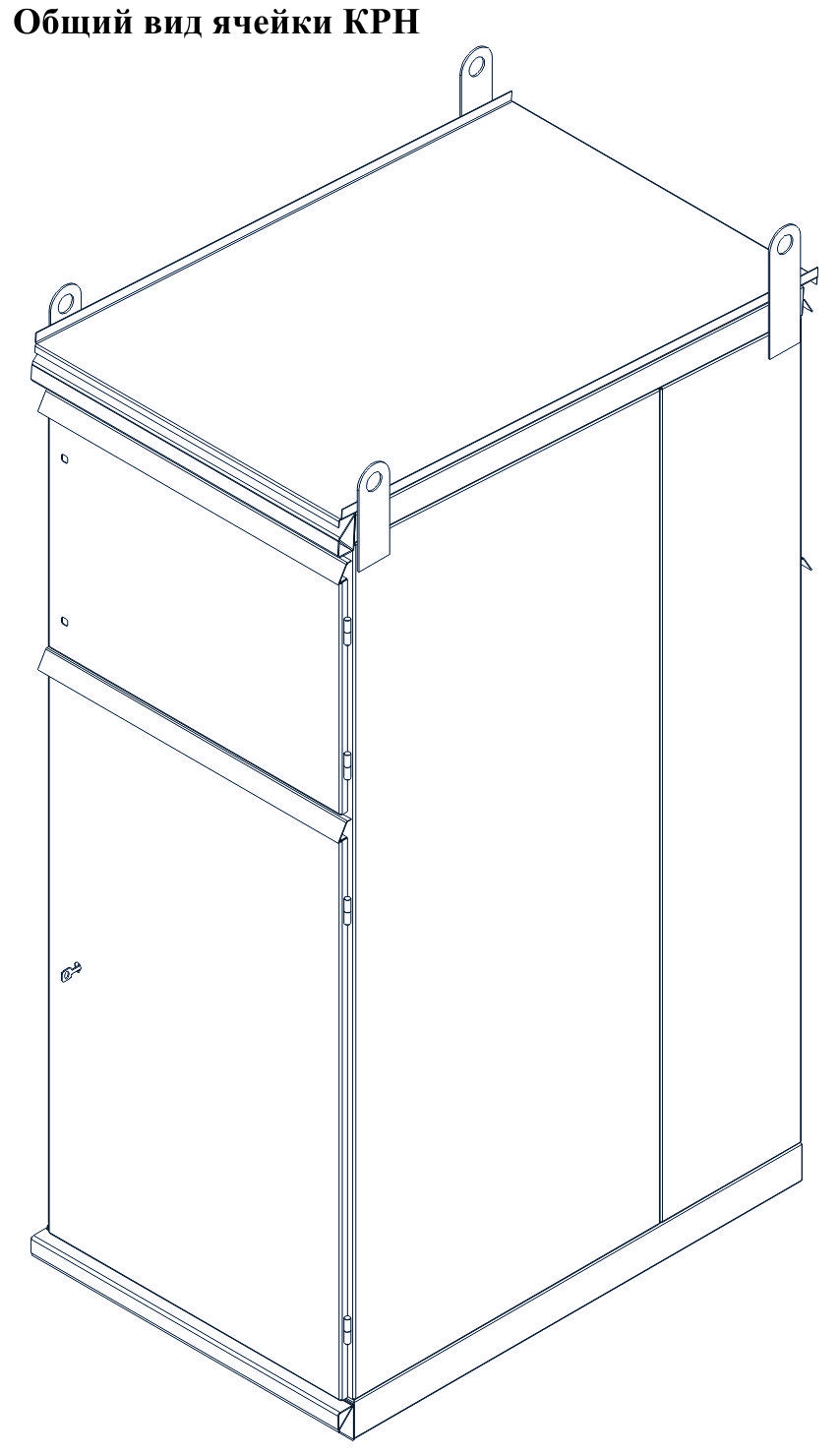

  • Конструкция

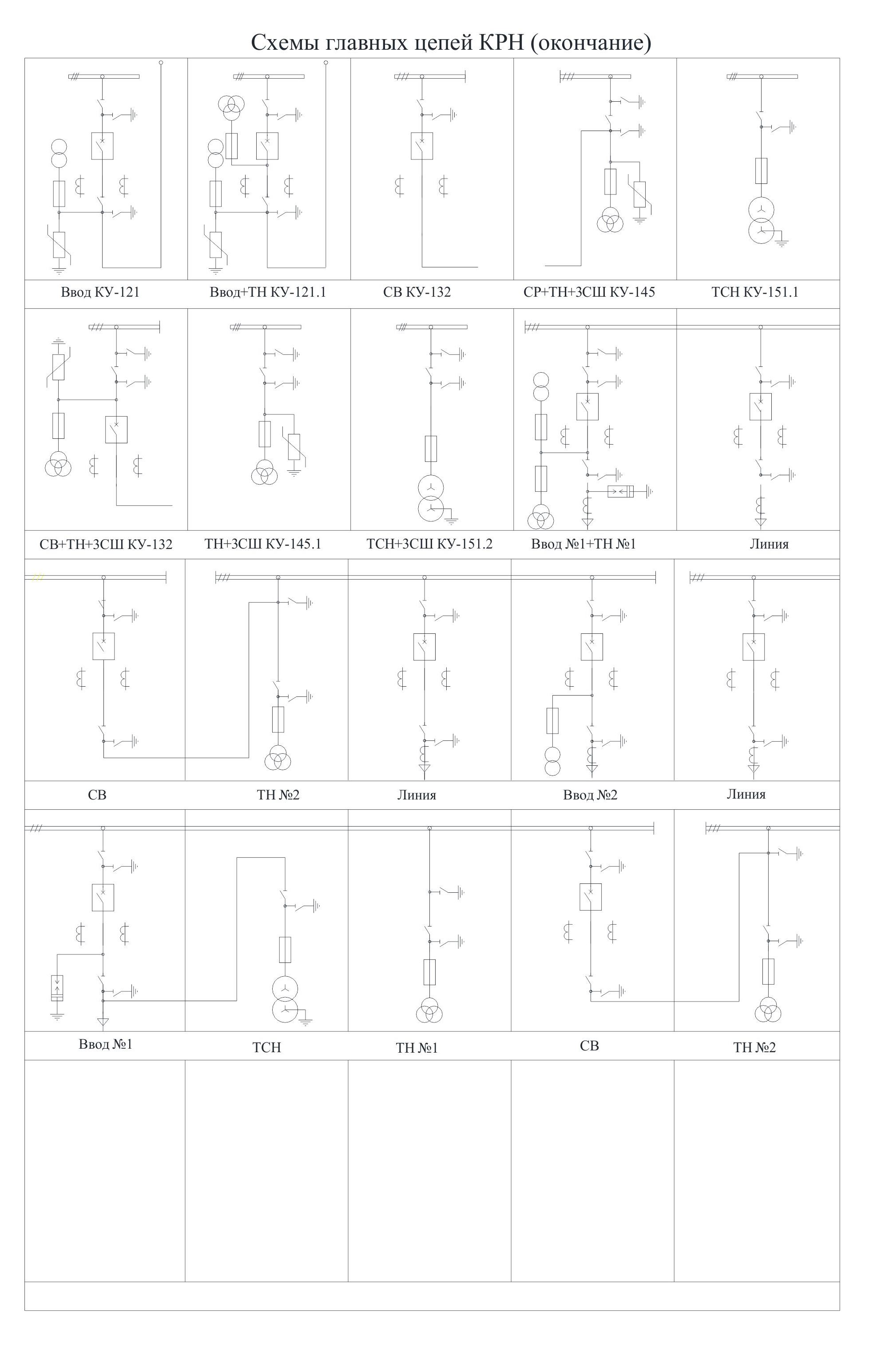

  • Схемы главных цепей
  • Опросный лист

Структура условного обозначения:

КРН-IV-10(6)МЭ
КРН    -Комплектные распределительное устройство
IV        -Модификация
X        -Номинальное напряжение, кВ
МЭ        -Знак предприятия

По условиям эксплуатации ячейки КРН соответствуют требованиям:

  • высота над уровнем моря до 1000 м
  • температура окружающего воздуха от -40 °С до +45°С
  • окружающая среда взрыво - и пожаробезопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.

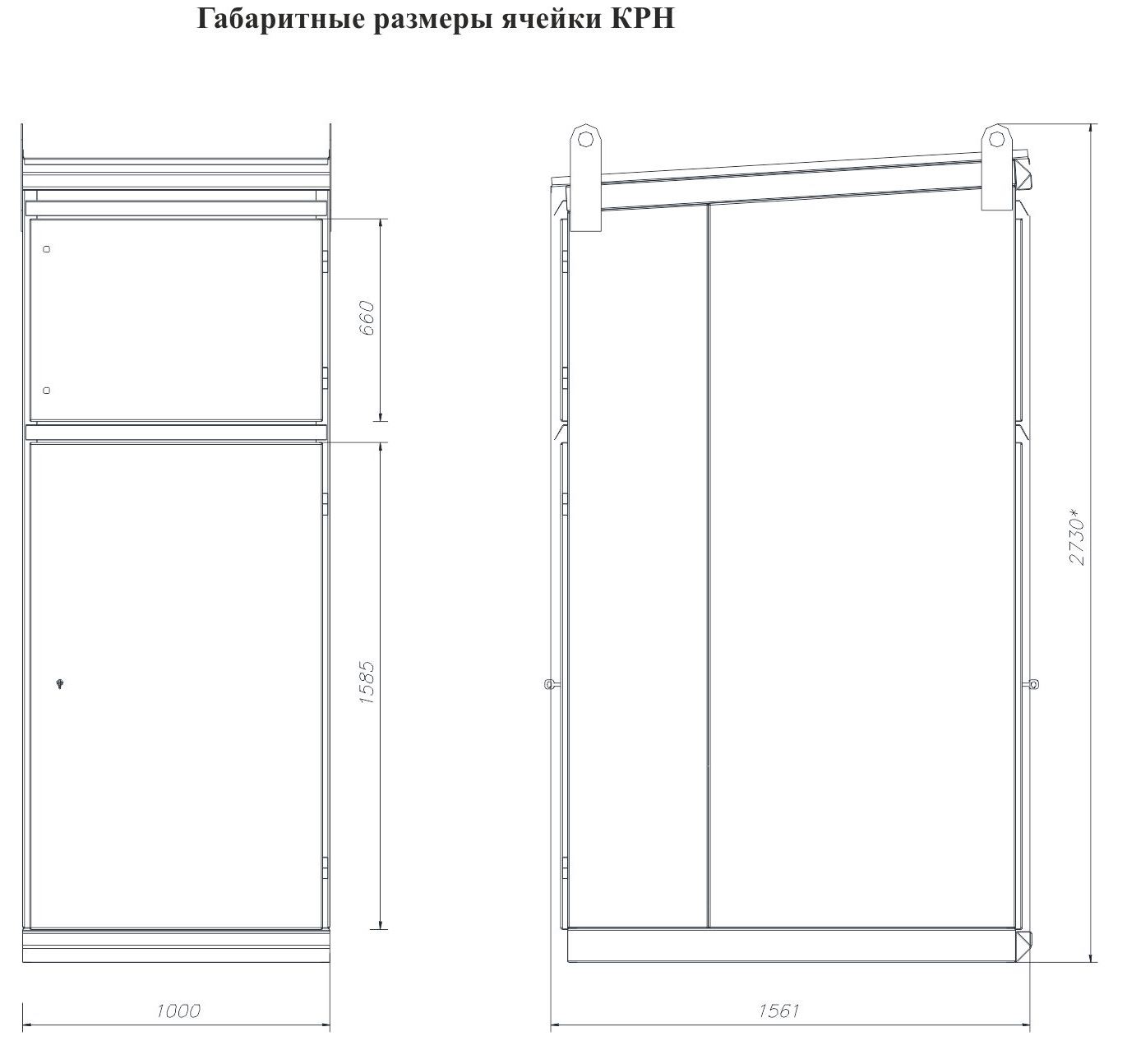

Габаритные размеры ячеек:

  • высота  - 2730 мм;
  • глубина - 1561 мм;
  • ширина - 1000 мм

Масса ячеек:

  • не более 1070 кг

Ячейки КРН соответствуют требованиям ТУ 3414-007-149503722-2013. Требования по технике безопасности ГОСТ 12.2.007.3-75

В комплект поставки входят:

  • ячейки КРН с аппаратурой;
  • демонтированные для транспортировки элементы и аппараты:
  • траверса для присоединения проводов воздушного ввода;
  • изоляторы траверсы;
  • салазки (по заказу);
  • ЗИП на комплектующие изделия (по заказу);
  • эксплуатационные документы (1экз):
    • паспорта на ячейки КРН;
    • руководство по эксплуатации ячеек КРН;
    • схемы вспомогательных цепей;
    • эксплуатационные документы предприятий-изготовителей основных комплектующих изделий;
    • опросный лист заказчика

Габаритные размеры ячеек:

  • высота  - 2730 мм;
  • глубина - 1561 мм;
  • ширина - 1000 мм

Масса ячеек:

  • не более 1070 кг

Ячейки КРН соответствуют требованиям ТУ 3414-007-149503722-2013. Требования по технике безопасности ГОСТ 12.2.007.3-75.



КЛАССИФИКАЦИЯ КРН-IV-10МЭ

Вид ячеек ЯКНО в зависимости от устанавливаемой в них аппаратуры

  •  с высоковольтным выключателем и с
  • трансформаторами напряжения или трансформатором собственных нужд;
  • с разъединителями;
  • комбинированные

Наличие изоляции токоведущих частей

с неизолированными шинами

Вид изоляции

воздушная

Уровень изоляции по ГОСТ 1516.3-96

нормальная

Вид линейных высоковольтных присоединений

воздушные, кабельные

Наличие выдвижных элементов в шкафах

без выдвижных элементов

Условия обслуживания:

- при наличии напряжения

- при отсутствии напряжения

  • только отсек низковольтной аппаратуры вспомогательных цепей
  • двухстороннее обслуживание

Степень защиты по ГОСТ 14254-96

исполнение IP 44

Наличие закрытого коридора

без коридора управления и обслуживания

Наличие теплоизоляции

без теплоизоляции

Вид управления

местное, дистанционное

По климатическому исполнению и месту размещения по ГОСТ 15150-90, ГОСТ 15543.1-89

категория 1 исполнения У



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Номинальное направление (линейное), кВ

6,0;10,0

Наибольшее рабочее напряжение (линейное), кВ

7,2;12,0

Коэффициент трансформации трансформаторов тока, А

50; 100; 150; 200; 300; 400

Ток термической стойкости, кА

25

Номинальный ток электродинамической стойкости, кА

81

Уровень изоляции по ГОСТ 1516.1-76

нормальная изоляция

Вид изоляции

воздушная

Наличие изоляции токоведущих частей

с неизолированными шинами

Вид линейных высоковольтных подсоединений

кабельные

воздушные линии

Условия обслуживания

Двухстороннее

Степень защиты по ГОСТ 14254-96

Брызгозащищенное

исполнение (IР34)

Наличие теплоизоляции

Без теплоизоляции

Вид управления

местное
дистанционное



Скачать форму опросного листа

п/п

Запрашиваемые данные

Ответы заказчика

1.

Схема главных цепей

  1 - стороннее питание

     2 - стороннее питание

Заказ №

(присваивается заводом изготовителем)

2.

Номер схемы главных цепей

СКУ-161

СКУ-162

3.

Номинальное напр., кВ

6

10

4.

Номинальный ток, А

630

1000

5.

Исполнение ввода

воздух

кабель

Исполнение вывода

воздух

кабель

6.



Тип

вакуумного выключателя

или

выключателя нагрузки

ВВ/TEL-10-20/1000

ВБП-10-20/1000

ВВУ-СЭЩ-П-20/1000

ВВР-10-20/630(1000)

ВНА-10/630-20з (зп)

7.

Шинный разъединитель

РВЗ-10/630(1000)

8.

Линейный разъединитель

РВЗ-10/630(1000)

9.

Опер. напр. цепей управл., В

~220

10.

Опер. напр. питания РЗА, В

=220

~220

11.

Тр-р напряжения (ТН)

3хЗНОЛП-К-10(6)

12.

Тр-р собствен. нужд  (ТСН)

ОЛСП-К-1,25/6(10)

13.

Предохранитель тр-ра

ПКН-001

14.

Тр-р тока:  коэф. трансф-ции,  класс точности, количество

ТОЛ-К-10

15.

Счетчик

Меркурий 230 ART-00

СЭТ-4ТМ.03М

Тип модема

По требованию

16.

Тр-р тока нулевой послед-ти

ТЗЛМ-К

ТЗРЛ-К

17.

Тип микропроцессорной защиты

18.

Токовые реле

МТЗ

Отсечка

Перегрузка

19.

Земляная защита

РТ-40/0,2

ЗЗН-1

20.

АПВ

1-кратн.

2-кратн.

21.

Разрядники

 ОПН-РВ

ОПН

РВО

22.

Устройство контроля напряжения

23.

Телемеханика «ЭНТЕЛС», другая по требованию

24.

Количество и сечение кабеля

25.

Обогрев шкафа (с датчиком ДТКБ-48)

26.

Количество заказываемых ячеек

27.

Штатно устанавливаемое оборудование

28.

Дополнительно заказываемое оборудование

29.

Сроки поставок

30.

Данные заказчика

Наименование объекта

Заказчик и его адрес

Комптетенции ООО «Меридиан Энерго»

Комплексный
подход

Мы производим комплекс работ от проектирования до пусконаладки. Наши преимущества: большой опыт, наличие собственного производства и проверенные технические решения.

Эффективная система
реализации проектов

Современная система управления позволяет компании реализовывать проекты любого масштаба и сложности, при этом соблюдать сроки и оперативно реагировать на пожелания клиентов.

Собственное
производство

Наличие парка техники и производственных площадей с металлообрабатывающим оборудованием позволяет нам выступать в качестве надежного партнера в реализации крупных проектов.

Высокое качество
и приемлемая стоимость

Собственное производство, грамотная система управления и налаженные процессы позволяют в итоге снизить стоимость реализации крупных проектов без потери качества итогового продукта.

Оставьте заявку и мы перезвоним

Отправляя заявку вы даете согласие на обработку персональных данных

Оставьте заявку, мы перезвоним и ответим на все ваши вопросы и поможем с выбором

Отправляя заявку вы даете согласие на обработку персональных данных

Узнать стоимость

Мы свяжемся с вами
и предоставим всю
необходимую информацию

Отправляя заявку вы даете согласие на обработку персональных данных
