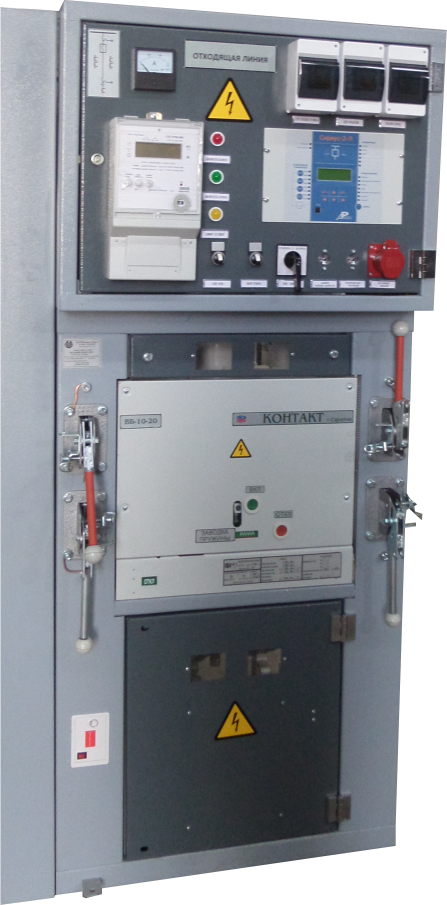

КСО-204МЭ

Камеры серии КСО-204МЭ служат для приема и распределения электрической энергии трехфазного переменного тока промышленной частоты напряжением 6 и 10 кВ в сетях с изолированной или заземленной через дугогасящий реактор нейтралью.
Узнать стоимость
Мы свяжемся с вами
и предоставим всю
необходимую информацию
Получить консультацию
Наш специалист перезвонит вам
и поможет подобрать
оптимальное оборудование
КСО-204МЭ
  • Общие сведения
  • Классификация и технические характеристики
  • Конструкция
  • Схемы главных цепей
  • Опросный лист

Камеры серии КСО-204МЭ служат для приема и распределения электрической энергии трехфазного переменного тока промышленной частоты напряжением 6 и 10 кВ в сетях с изолированной или заземленной через дугогасящий реактор нейтралью.

Камеры предназначены для установки в закрытых распределительных устройствах ТП 6(10)/0,4 кВ, в составе блочно-модульных или киосковых комплектных трансформаторных подстанций.

Камеры КСО-204МЭ имеют установочные размеры такие же, как камеры серии КСО-386 и могут устанавливаться в существующих трансформаторных подстанциях при модернизации.

Структура условного обозначения:
КСО-204МЭ - ХХ-У3
КСО - Камера сборная одностороннего обслуживания
204МЭ - Модификация и знак предприятия
XX    - Номенклатурный номер схемы и номинальный ток главных цепей буквенное обозначение схемы:
В- выключатель вакуумный
ТН - трансформатор напряжения
ТСН - трансформатор собственных нужд
А - автоматическое переключение
Р - ручное переключение УЗ - к


Габаритные размеры камер КСО-204МЭ:

  • высота со сборными шинами - 1900 мм
  • высота с шинным мостом - 2500 мм
  • ширина - 800 мм для всех камер, кроме 15-400
    1000 мм для камеры 15-400 и 30-600
  • глубина - 800 мм.


Габаритные размеры шинных мостов:
    без разъединителей ШМ1 ... ШМЗ

  • высота - 500 мм
  • длина- 2000; 2500; 3000 мм
  • глубина - 855 мм


c разъединителями ШМР1 ... ШМРЗ

  • высота - 570 мм
  • длина - 2000; 2500; 3000 мм
  • глубина- 855 мм


По условиям эксплуатации камеры КСО соответствуют требованиям:

  • высота установки над уровнем моря не более 1000 м;
  • температура окружающего воздуха от -25 °С до +40 °С;
  • окружающая среда взрыво- и пожаробезопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.

Камеры КСО-204МЭ соответствуют требованиям ТУ 3414-002-149503722-2013. Требования по технике безопасности ГОСТ 12.2.007.3-75


В комплект поставки входят:

  • камеры КСО с приборами и аппаратурой главных и вспомогательных цепей в соответствии с заказом,
  • шинные мосты (по заказу),
  • ЗИП на комплектующие изделия;
  • эксплуатационные документы (1 экз)
    • паспорта на камеры КСО, входящие в заказ;
    • руководство по эксплуатации камер КСО;
    • схемы вспомогательных цепей;
    • эксплуатационные документы предприятий-изготовителей основных комплектующих изделий;

Заказ камер КСО выполняется по опросному листу.



КЛАССИФИКАЦИЯ КСО-204МЭ

Наименование камер КСО в зависимости
от установленной в них аппаратуры

  • с вакуумным выключателем,
  • с силовыми предохранителями,
  • с трансформаторами напряжения,
  • с трансформатором собственных нужд,
  • с секционным разъединителем,
  • с низковольтной аппаратурой собственных нужд,
  • комбинированные



Система сборных шин

с одной системой сборных шин

Уровень изоляции ГОСТ 1516.3-90

изоляция нормальная

Изоляция ошиновки

с неизолированными шинами

Исполнение линейных высоковольтных вводов

с кабельными вводами

Род установки

для внутренней установки в электропомещениях



IP20 для наружных оболочек фасада и

Степень защиты по ГОСТ 14254

боковых стенок;



IP00 для остальных частей камер.

Условия обслуживания

с односторонним обслуживанием



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Номинальное напряжение, кВ

6; 10

Наибольшее рабочее напряжение, кВ

7,2; 12

Номинальный ток главных цепей:

  • с вакуумным выключателем, А

630; 1000

Номинальный ток трансформаторов тока, А

50; 75; 10; 150; 200; 300; 400; 600; 800; 1000

Номинальный ток сборных шин, А

630;1000

Номинальный ток шинных мостов, А

630;1000

Ток термической стойкости в течение Зс, кА

12,5; 20

Ток электродинамической стойкости главных цепей, кА

32; 51

Номинальное напряжение вспомогательных цепей, В:

  • защиты, управления и сигнализации постоянного и переменного тока
  • цепей трансформаторов напряжения
  • цепей освещения внутри камер



220

100 36

Номинальное напряжение цепей собственных нужд, В

220; 380



Камера КСО представляет собой сварную металлическую конструкцию. Внутри камеры устанавливается аппаратура главных цепей; на фасаде камеры — приводы главных и заземляющих ножей разъединителей.

В верхней части камер монтируются сборные токоведущие шины.

Доступ внутрь камер возможен через дверь.

В верхней части камеры установлен релейный шкаф, в котором смонтирована аппаратура вспомогательных цепей.

Размещение аппаратуры в релейном шкафу стандартное: на двери располагаются приборы измерения и учета, ключи управления, лампы сигнализации, микропроцессорные устройства защиты, на задней стенке релейного шкафа - реле защиты, промежуточные реле, выключатели, ряды зажимов.

Схемы вспомогательных цепей могут быть выполнены с использованием электромеханических реле или микропроцессорных устройств типа Сириус, Орион, УЗА, SEPAM, МТЗ и т.д. на переменном или постоянном оперативном токе.

Схемы вспомогательных цепей могут быть также предоставлены заказчиком.





Скачать форму опросного листа

Характеристика

Ответы заказчика

  1. Количество однотипных КСО

шт.

  1. Номинальное напряжение КСО, кВ
  1. Номинальный ток сборных шин, А
  1. Вид оперативного тока вспомогательных цепей
  1. Порядковый номер камеры в РУ

  1. Назначение камеры (по сетке схем главных цепей)

  1. Номинальный ток камеры, А
  1. Разъединители

8.1. Шинный разъединитель

Другие

8.2. Линейный разъединитель

Другие

  1. Заземлитель

Другие

  1. Выключатель

(А)

Другие

  1. Трансформатор тока

Другие

  1. Трансформатор тока нулевой

Другие

  1. Трансформатор напряжения

Другие

  1. Ограничители перенапряжения

Марка ограничителя (если необходим)

  1. Высоковольтные предохранители, А

Марка предохранителя ,А  шт

  1. Защита



16.1 Микропроцессорная защита

Сириус Серия

Орион Серия

МТЗ Серия

УЗА Серия

МРЗС Серия

PREMKO Серия

РС-80 Серия

РС-83 Серия

Другие Серия

16.2. Релейно – механическая защита

МТЗ

Другие

МТО

Другие

Земля

Другие

Перегрузка

Другие

  1. Наличие АВР
  1. Блок управления
Марка блока управления (если необходим)

  1. Блок питания

Марка блока питания (если необходим)

  1. Учет

Марка счетчика
