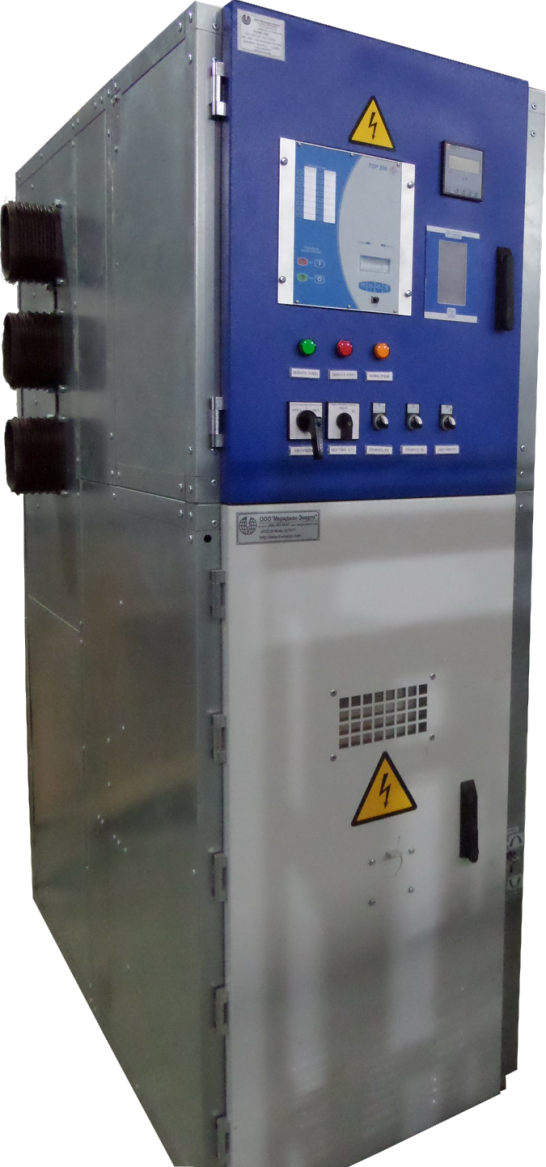

КСО-207МЭ
  • Общие сведения
  • Классификация и технические характеристики
  • Конструкция
  • Схемы главных цепей
  • Опросный лист

Шкафы комплектных распределительных устройств серии КСО-207 служат для приема и распределения электрической энергии трехфазного переменного тока промышленной частоты напряжением 6 и 10 кВ с изолированной или заземленной через дугогасящий реактор нейтралью. Шкафы предназначены для закрытых распределительных устройств подстанций 35, 110 кВ и выше, а также для распределительных пунктов 6(10) кВ с установкой их в утепленных блочно-модульных зданиях.

Структура условного обозначения:
КСО-207МЭ-Х/Х-ХХХ-УЗ
КСО    -Серия шкафа
207МЭ    -Модификация и знак предприятия
X    -Номинальное напряжение, кВ
X    -Номинальный ток главных цепей, А для шкафов ТСН - мощность трансформатора, кВА
XXX    -Номенклатурный номер схемы главных цепей
УЗ    -Климатическое исполнение и категория размещения


По условиям эксплуатации шкафы КСО-207МЭ соответствуют требованиям:

  • высота установки над уровнем моря не более 1000 м.
  • температура окружающего воздуха от -25 °С до +40 °С.
  • окружающая среда взрыво- и пожаробезопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.

Шкафы соответствуют требованиям ТУ 3414-006-14950372-2013 Требования по технике безопасности ГОСТ 12.2.007.3-75.


Габаритные размеры шкафов КСО-207МЭ:

  • высота - 2300м
  • ширина - 650 мм для всех шкафов, кроме ТСН; 1000 мм - шкаф ТСН
  • глубина - 1350 мм для всех шкафов, кроме шкафа с шинным вводом; - 1550 мм - шкаф с шинным вводом


В комплект поставки входят:

  • шкафы КСО-207МЭ с приборами и аппаратурой главных и вспомогательных цепей;
  • шинные мосты (по заказу);
  • резервные выкатные элементы (по заказу);
  • ЗИП на комплектующие изделия;
  • эксплуатационные документы (1 экз)
    • руководство по эксплуатации шкафов КСО-207МЭ;
    • схемы электрические вспомогательных цепей;
    • паспорта на шкафы;
    • эксплуатационные документы предприятий -изготовителей основных комплектующих изделий;
    • опросный лист заказчика

КЛАССИФИКАЦИЯ КСО-207МЭ

Тип основных шкафов в зависимости от установленной в них аппаратуры

  • с высоковольтным выключателем,
  • с трансформаторами напряжения,
  • с трансформаторами собственных нужд,
  • с разъемными контактными соединениями.
  • с разрядниками,
  • комбинированные,
  • со статическими конденсаторами

Система сборных шин

одна система сборных шин

Уровень изоляции по ГОСТ 1516.3-96

изоляция нормальная

Изоляция токоведущих шин главных цепей

с неизолированными шинами

Расположение сборных шин

верхнее расположение сборных шин

Исполнение линейных высоковольтных вводов

  • кабельные,
  • шинные

Род установки

для установки в электропомещениях

Условия обслуживания

  • одностороннее,
  • двухстороннее

Степень защиты оболочек по ГОСТ 14254-96

защищенное исполнение IP21 при закрытых дверях

Уровень изоляции ГОСТ 1516.3-96

изоляция нормальная

По климатическому исполнению и месту размещения по ГОСТ 15150-90, ГОСТ 15543.1-89

категория 3 исполнения У

Наличие выдвижных элементов в шкафах

  • с элементами выдвижного типа, -без выдвижных элементов

Вид управления

  • местное
  • дистанционное



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Номинальное напряжение, кВ

6; 10

Наибольшее рабочее напряжение, кВ

7,2; 12

Номинальный ток сборных шин, А

1000; 1600; 2000; 3150

Номинальный ток главных цепей шкафов КРУ, А

  • с выключателями
  • с трансформаторами напряжения, силовыми
    трансформаторами и предохранителями

630; 1000; 1600 630

Номинальный ток отключения, кА

12,5; 20; 25; 31,5

Ток термической стойкости (кратковременный ток)    в течение Зс, кА

12,5; 20; 25; 31,5

Номинальный ток электродинамической стойкости главных цепей шкафов КРУ (амплитуда), кА

32; 51; 65; 81



Конструкция шкафа КСО-207МЭ

Каркас шкафа представляет собой металлическую конструкцию, разделенную вертикальными и горизонтальными перегородками на отсеки: сборных шин, выдвижного элемента, релейный, кабельных присоединений.

Сборные шины находятся в верхней части шкафа. Шкафы КРУ всех типоисполнений стыкуются между собой по сборным шинам.

Выдвижной элемент расположен в средней части шкафа и перемещается из фиксированных положений (рабочее, контрольное) при закрытых дверях отсека с помощью ручки перемещения. В ремонтное положение выдвижной элемент перемещается на инвентарную тележку.

 Релейный отсек расположен в верхней части шкафа.

Схемы вторичных соединений разработаны на переменном и постоянном (выпрямленном) оперативном токе 220 В.

Схемы, включающие в себя цепи защиты, управления, сигнализации, блокировки, АВР, разработаны на базе электромеханических, сатических реле и микропроцессорных устройств типа Сириус, Орион, SEPAM, УЗА-10А.2, МТЗ-610 и др.

Возможно изготовление шкафов по схемам заказчика.

В отсеках шкафов предусматривается установка датчиков дуговой защиты.



Скачать форму опросного листа

Характеристика

Ответы заказчика

  1. Количество однотипных КСО

шт.

  1. Номинальное напряжение КСО, кВ
  1. Номинальный ток сборных шин, А
  1. Вид оперативного тока вспомогательных цепей
  1. Порядковый номер камеры в РУ

  1. Назначение камеры (по сетке схем главных цепей)

  1. Номинальный ток камеры, А
  1. Разъединители

8.1. Шинный разъединитель

Другие

8.2. Линейный разъединитель

Другие

  1. Заземлитель

Другие

  1. Выключатель

(А)

Другие

  1. Трансформатор тока

Другие

  1. Трансформатор тока нулевой

Другие

  1. Трансформатор напряжения

Другие

  1. Ограничители перенапряжения

Марка ограничителя (если необходим)

  1. Высоковольтные предохранители, А

Марка предохранителя ,А  шт

  1. Защита



16.1 Микропроцессорная защита

Сириус Серия

Орион Серия

МТЗ Серия

УЗА Серия

МРЗС Серия

PREMKO Серия

РС-80 Серия

РС-83 Серия

Другие Серия

16.2. Релейно – механическая защита

МТЗ

Другие

МТО

Другие

Земля

Другие

Перегрузка

Другие

  1. Наличие АВР
  1. Блок управления
Марка блока управления (если необходим)

  1. Блок питания

Марка блока питания (если необходим)

  1. Учет

Марка счетчика

Контактные данные для связи и дополнительные требования заказчика
