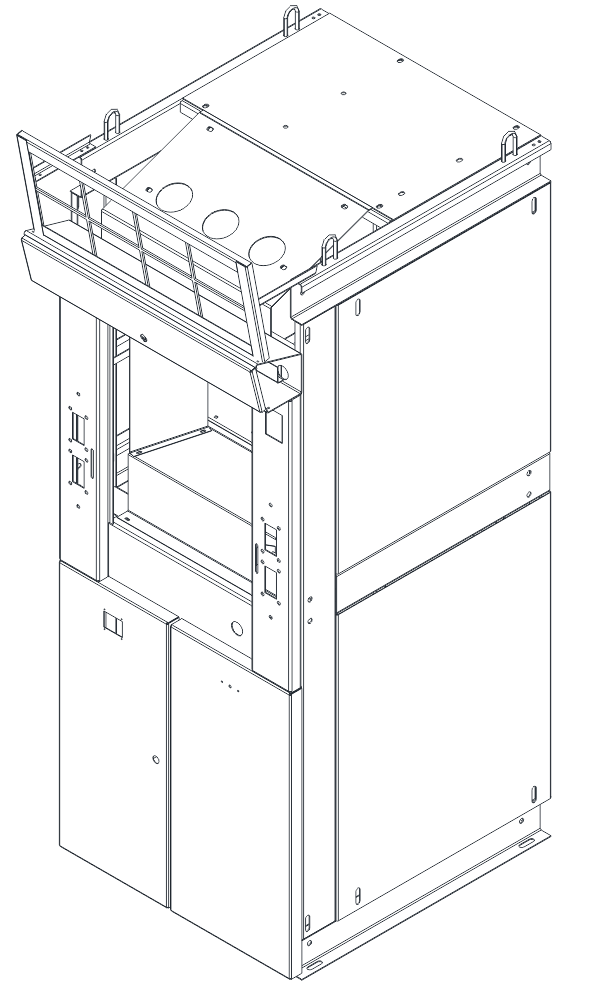

Камеры серии КСО-272МЭ служат для приема и распределения электрической энергии трехфазного переменного тока промышленной частоты напряжением 6 и 10 кВ в сетях с изолированной или заземленной через дугогасящий реактор нейтралью. Камеры предназначены для установки в закрытых распределительных устройствах ТП 6(10)/0,4 кВ и в составе бетонных или блочно-модульных комплектных трансформаторных подстанций.
Структура условного обозначения:
КСО-272МЭ - ХХ-У3
КСО -Камера сборная одностороннего обслуживания
272МЭ -Модификация и знак предприятия
XX -Номенклатурный номер схемы и номинальный ток главных цепей буквенное обозначение схемы:
В -выключатель вакуумный
ТН -трансформатор напряжения
ТСН -трансформатор собственных нужд
А -автоматическое переключение
Р -ручное переключение УЗ - климатическое исполнение и категория размещения.
По условиям эксплуатации камеры КСО соответствуют требованиям:
- высота установки над уровнем моря не более 1000 м.
- температура окружающего воздуха от -25 °С до +40 °С.
- окружающая среда взрыво- и пожаробезопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
Камеры КСО-272МЭ соответствуют требованиям ТУ 3414-002-149503722-2013. Требования по технике безопасности ГОСТ 12.2.007.3-75

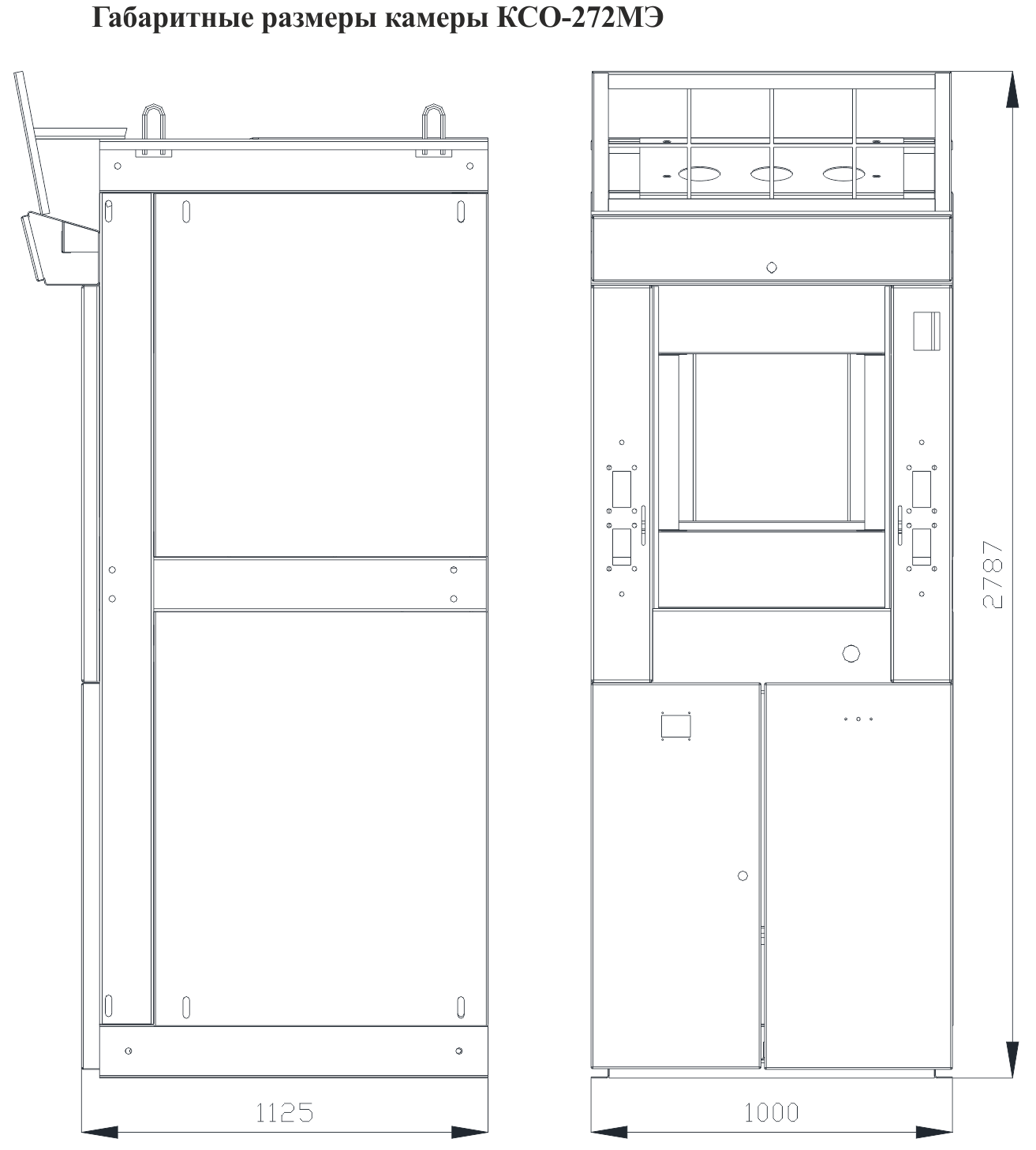

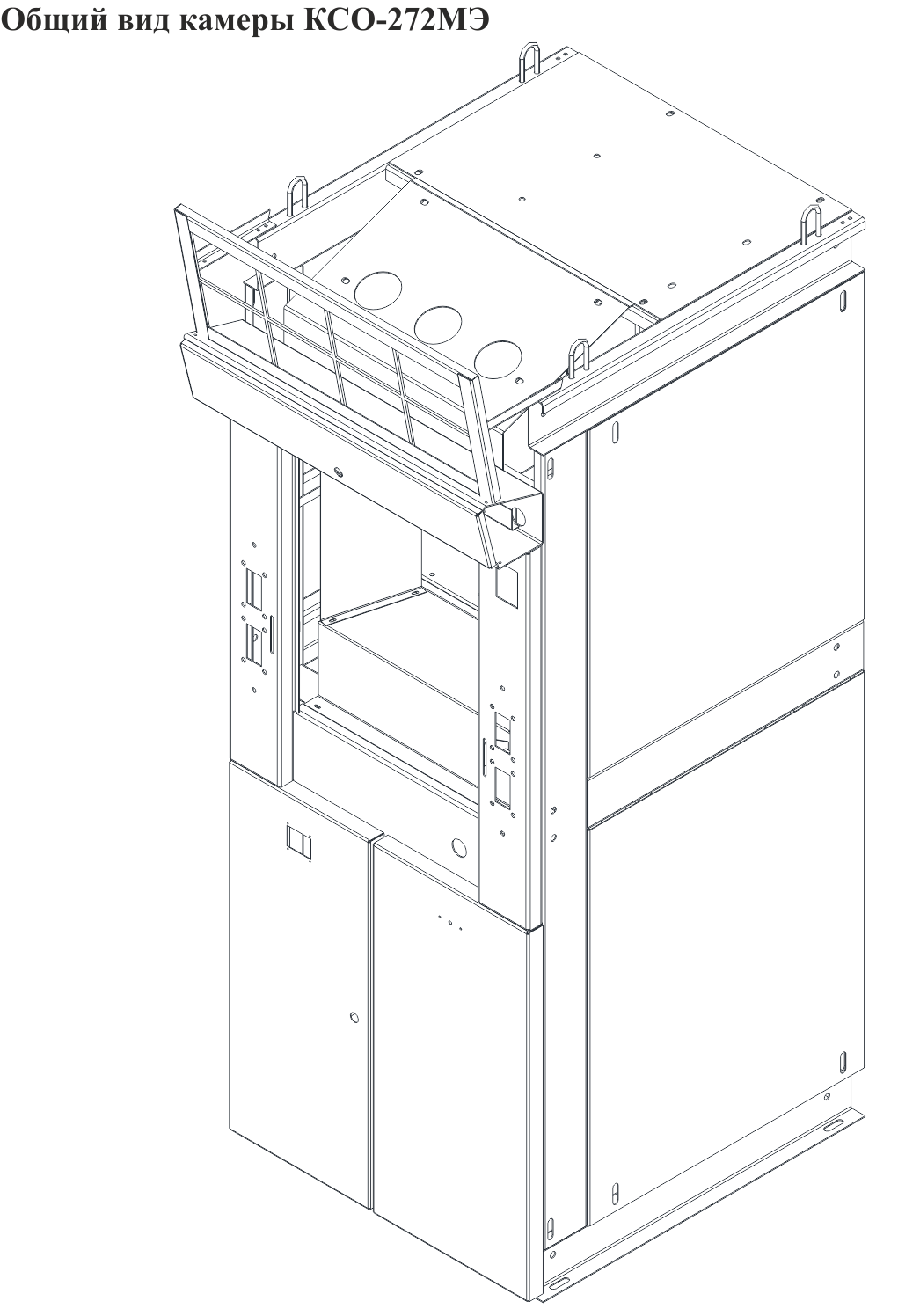

Габаритные размеры камер:
С выключателями на ток 1000 А
- высота (со сборными шинами) - 2630 мм;
- глубина (в основании) - 1100 мм;
- ширина - 1000 мм.
С трансформаторами собственных нужд
- высота (со сборными шинами) - 2630 мм;
- глубина (в основании) - 1100 мм;
- ширина - 1000 мм
Камера заземления сборных шин
- высота (со сборными шинами) - 2630 мм;
- глубина (в основании) - 1100 мм;
- ширина - 600 м
Масса камеры с вакуумным выключателем - 450 кг
В комплект поставки входят:
- камеры КСО с аппаратурой главных и вспомогательных цепей в соответствии с заказом,
- шинные мосты (по заказу),
- ЗИП на комплектующие изделия;
- эксплуатационные документы (1 экз)
- паспорта на камеры КСО, входящие в заказ;
- руководство по эксплуатации камер КСО;
- схемы вспомогательных цепей;
- эксплуатационные документы предприятий-изготовителей основных комплектующих изделий;
- опросный лист заказчика.
Заказ камер КСО выполняется по опросному листу с указанием плана расстановки камер в ЗРУ.
