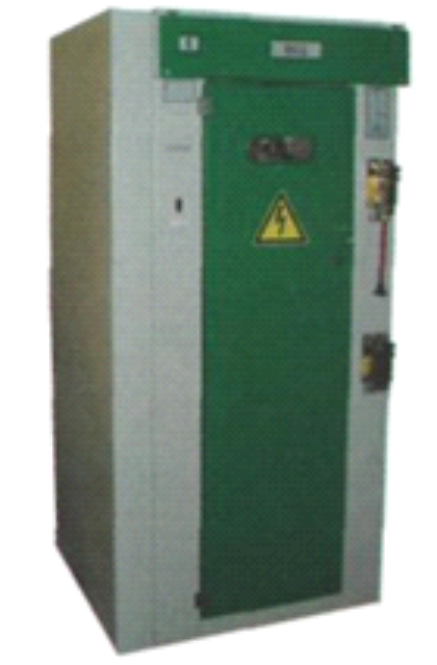

Камеры серии КСО-386МЭ предназначены для приема и распределения электрической энергии трехфазного переменного тока промышленной частоты 50 Гц напряжением 6 и 10 кВ в сетях с изолированной или заземленной через дугогасящий реактор нейтралью. Камеры КСО предназначены для установки в закрытых распределительных устройствах трансформаторных подстанций 6(10)/0,4 кВ.
Структура условного обозначения:
КСО-386МЭ-ХХ-УЗ
КСО - Камера сборная одностороннего обслуживания
386МЭ - Модификация и знак предприятия
XX - Номенклатурный номер схемы и номинальный ток главных цепей
УЗ - Климатическое исполнение и категория размещения
По условиям эксплуатации камеры КСО соответствуют требованиям:
высота над уровнем моря до 1000 м.
температура окружающего воздуха от -25° С до +40° С
окружающая среда взрыво - и пожаробезопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
Камеры КСО-386МЭ соответствуют требованиям ТУ 3414-002-149503722-2013 Требования по технике безопасности ГОСТ 12.2.007.3-75.

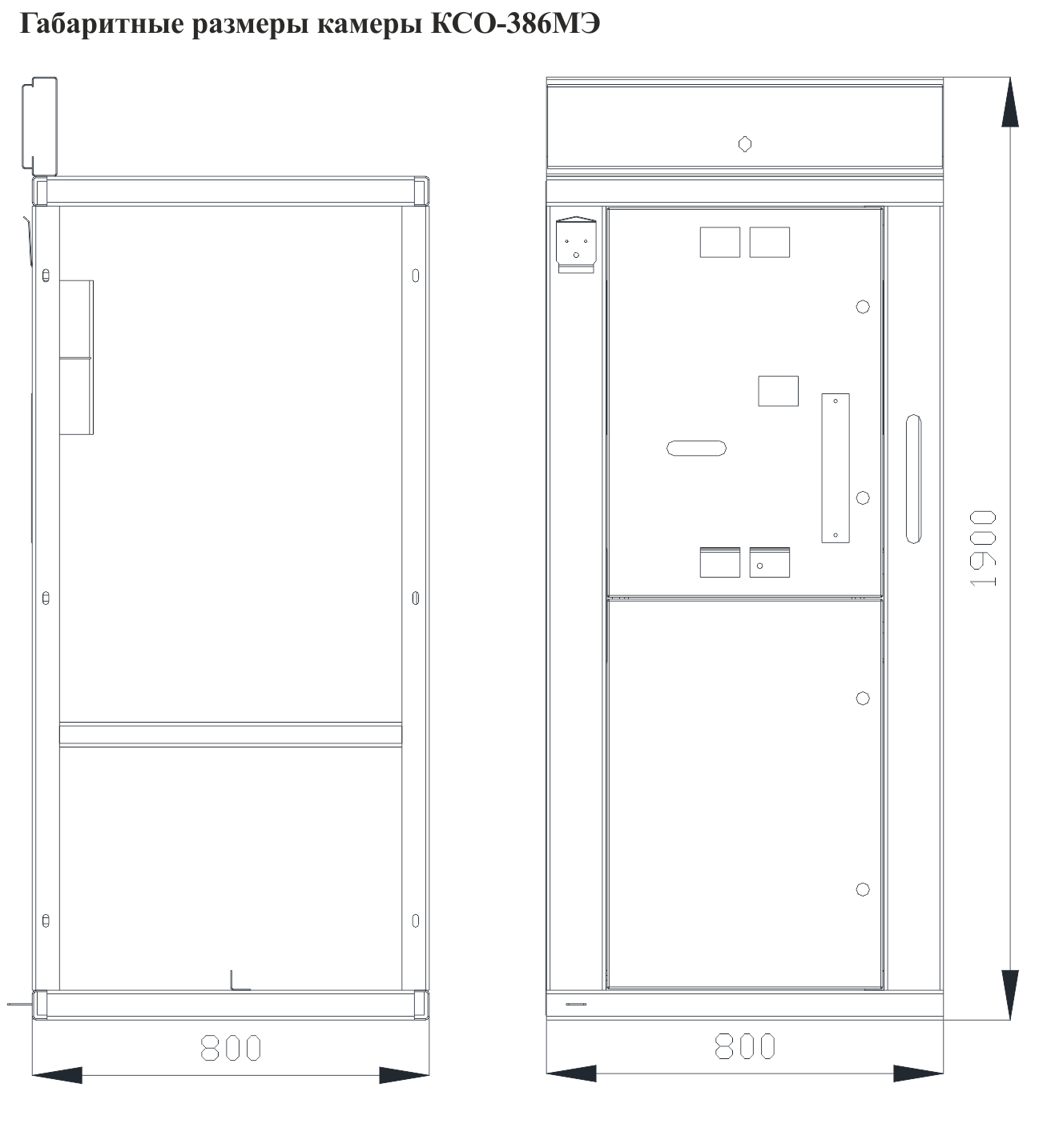

Габаритные размеры камер:
высота со сборными шинами - 1900 мм;
высота с шинным мостом ШМ - 2500 мм;
высота с шинным мостом ШМР - 2800 мм;
глубина - 800 мм;
ширина для схем 15-600; 16-600 - 500 мм,
для остальных схем - 800 мм.
Масса камер:
с выключателем нагрузки и
разъединителями - не более 250 кг
с трансформаторами напряжения - не более 300 кг
с разъединителями заземления сборных шин -не более 120 кг
В комплект поставки входят:
камеры КСО с аппаратурой и приборами в соответствии с заказом;
шинные мосты (по заказу);
ЗИП на комплектующие изделия (по заказу);
эксплуатационные документы (1экз)
паспорта на камеры КСО, входящие в заказ;
руководство по эксплуатации камер КСО;
схемы вспомогательных цепей;
эксплуатационные документы предприятий-изготовителей основных комплектующих изделий;
опросный лист заказчика
КЛАССИФИКАЦИЯ КСО-386МЭ
Наименование камер КСО в зависимости от установленной в них аппаратуры
с разъединителями;
с выключателем нагрузки;
с заземляющими разъединителями сборных шин;
с трансформаторами напряжения;
с разрядниками.
Система сборных шин
с одной системой сборных шин
Уровень изоляции по ГОСТ 1516.3-96
изоляция нормальная
Изоляция ошиновки и сборных шин
с неизолированными шинами
Исполнение линейных высоковольтных вводов
с кабельными вводами
Род установки
для установки в электропомещениях
Степень защиты по ГОСТ 14254
IP20 для наружных оболочек фасада и боковых стенок.
Условия обслуживания
С односторонним обслуживанием
По климатическому исполнению и месту размещения по ГОСТ 15150-90, ГОСТ 15543-70
категория 3 исполнения У
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Номинальное напряжение, кВ
6; 10
Наибольшее рабочее напряжение, кВ
7,2; 12
Номинальный ток главных цепей, А
400; 630
Номинальный ток отключения выключателя нагрузки при cos<p>0,7, А
400;630
Наибольший ток отключения выключателя нагрузки при coscp>0,7, А
800
Номинальный ток предохранителей, А
2-160
Номинальный ток сборных шин, А
400; 630
Номинальный ток шинных мостов, А
400;630
Ток термической стойкости в течение 1с, кА
10
Ток электродинамической стойкости главных цепей, кА
25
Номинальное напряжение цепей освещения на переменном токе, В
36
Конструкция камеры КСО-386МЭ
Камера КСО-386МЭ представляет собой сварную металлическую конструкцию. Размещение оборудования и аппаратуры, за исключением габаритных размеров камеры, такое же, как в камере КСО-366МЭ.
