Камеры серии КСО-393МЭ служат для приема и распределения электрической энергии трехфазного переменного тока промышленной частоты напряжением 6 и 10 кВ в сетях с изолированной или заземленной через дугогасящий реактор нейтралью. Камеры предназначены для установки в закрытых распределительных устройствах ТП 6(10)/0,4 кВ, в составе блочно-модульных или киосковых комплектных трансформаторных подстанций.
Камеры КСО-393 имеют установочные размеры такие же, как камеры серии КСО-386 и могут устанавливаться в существующих трансформаторных подстанциях при модернизации.
Структура условного обозначения:
КСО-393МЭ - ХХ-У3
КСО -Камера сборная одностороннего обслуживания
393МЭ -Модификация и знак предприятия
XX -Номенклатурный номер схемы и номинальный ток главных цепей
буквенное обозначение схемы:
В -выключатель нагрузки
ТН -трансформатор напряжения
ТСН -трансформатор собственных нужд
А -автоматическое переключение
Р -ручное переключение
УЗ -климатическое исполнение и категория размещения

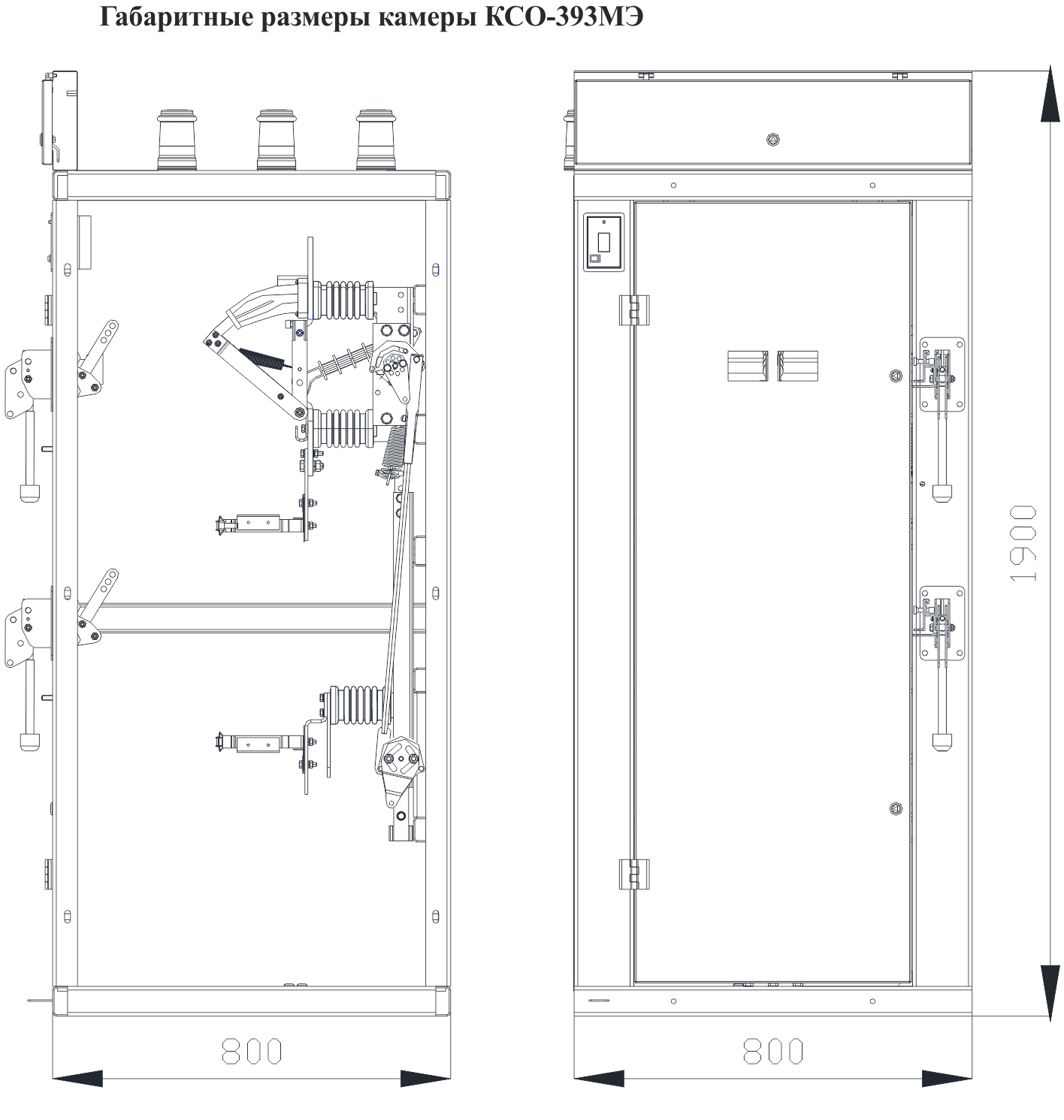

Габаритные размеры камер КСО-393МЭ:
По условиям эксплуатации камеры КСО соответствуют требованиям:
Камеры КСО-393 соответствуют требованиям ТУ 3414-002-149503722-2013. Требования по технике безопасности ГОСТ 12.2.007.3-75
В комплект поставки входят:
|
КЛАССИФИКАЦИЯ КСО-393МЭ |
|
|
Наименование камер КСО в зависимости от установленной в них аппаратуры |
|
|
Система сборных шин |
с одной системой сборных шин |
|
Уровень изоляции ГОСТ 1516.3-90 |
изоляция нормальная |
|
Изоляция ошиновки |
с неизолированными шинами |
|
Исполнение линейных высоковольтных вводов |
с кабельными вводами |
|
Род установки |
для внутренней установки в электропомещениях |
|
Степень защиты по ГОСТ 14254 |
IP20 для наружных оболочек фасада и боковых стенок; IP00 для остальных частей камер. |
|
Условия обслуживания |
с односторонним обслуживанием |
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
||
|
Номинальное напряжение, кВ |
6; 10 |
|
|
Наибольшее рабочее напряжение, кВ |
7,2; 12 |
|
|
Номинальный ток главных цепей, А |
400; 630 |
|
|
Номинальный ток отключения выключателя нагрузки при cos<p>0,7, А |
400;630 |
|
|
Наибольший ток отключения выключателя нагрузки при coscp>0,7, А |
800 |
|
|
Номинальный ток предохранителей, А |
2-160 |
|
|
Номинальный ток сборных шин, А |
400; 630 |
|
|
Номинальный ток шинных мостов, А |
400;630 |
|
|
Ток термической стойкости в течение 1с, кА |
10 |
|
|
Ток электродинамической стойкости главных цепей, кА |
25 |
|
|
Номинальное напряжение цепей освещения на переменном токе, В |
36 |
|

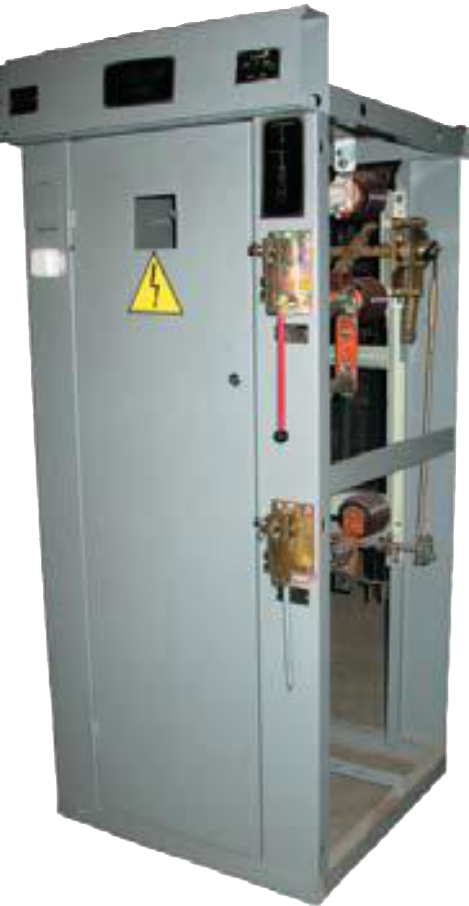

Конструкция камеры КСО-393МЭ
Камера КСО представляет собой сварную металлическую конструкцию. Внутри камеры устанавливается аппаратура главных цепей; на фасаде камеры-приводы главных и заземляющих ножей разъединителей.
В верхней части камер монтируются сборные токоведущие шины. Доступ внутрь камер возможен через дверь.
В верхней части камеры установлен релейный шкаф, в котором смонтирована аппаратура вспомогательных цепей.
Размещение аппаратуры в релейном шкафу стандартное: на двери располагаются приборы измерения и учета, ключи управления, лампы сигнализации, на задней стенке релейного шкафа- промежуточные реле, выключатели, ряды зажимов.
Габаритные размеры шинных мостов:
без разъединителей ШМ1 ... ШМЗ
c разъединителями ШМР1 ... ШМРЗ
