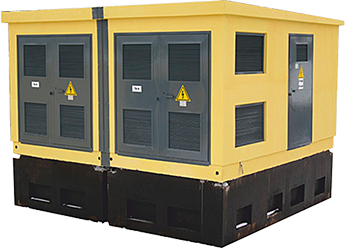

Трансформаторные подстанции напряжением 6(10)/0,4 кВ в бетонной оболочке представляют собой отдельно стоящее теплоизолированное модульное здание наружной установки, имеющее высокую степень заводской готовности с установленным оборудованием, системами отопления, освещения, вентиляции и предусмотренное для перемещения на различные расстояния отдельными блоками.
Структура условного обозначения: X-БКТП- МЭ - Х/Х/Х-ХХ
Х- Число применяемых трансформаторов:
2 - Для двухтрансформаторной КТП, число не указывается - при одном трансформаторе
БКТП - В бетонной оболочке комплектная трансформаторная подстанция
МЭ -Знак принадлежности предприятия-изготовителя
X - Мощность силового трансформатора, кВА
X - Номинальное напряжение трансформатора на стороне ВН, кВ
X - Номинальное напряжение на стороне НН, кВ
XX - Климатическое исполнение и категория размещения
По условиям эксплуатации КТП соответствуют требованиям:
скорость ветра до 36 м /с при отсутствии гололеда; до 15 м/с при гололеде с толщиной льда до 20 мм. Соответствуют требованиям технических условий ТУ 3412-003-149503722-2013

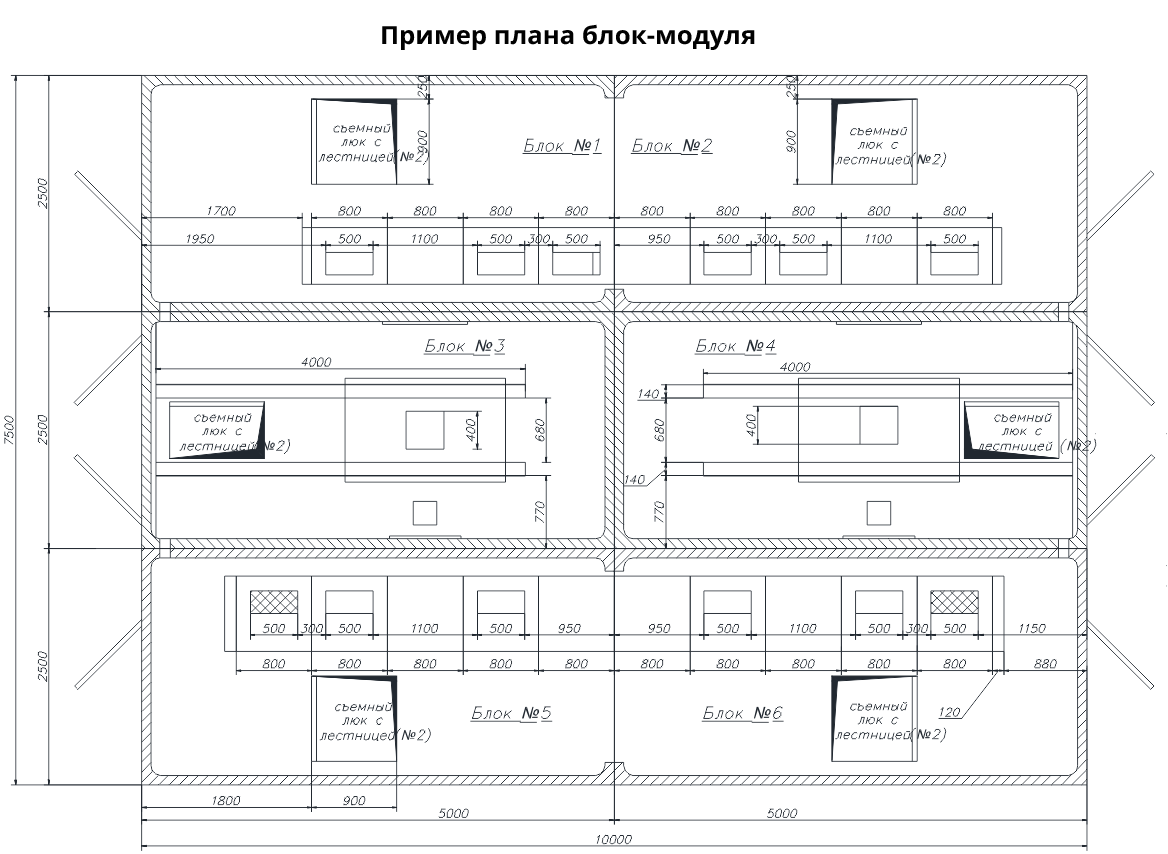

Габаритные размеры БКТП
Комплектация БКТП:
|
КЛАССИФИКАЦИЯ БКТП |
|
|
По типу силового трансформатора |
- с масляным трансформатором; - с трансформатором с негорючим - с сухим трансформатором |
|
По способу заземления нейтрали трансформатора на стороне НН |
- с глухозаземленной; - с изолированной |
|
По числу применяемых силовых трансформаторов |
- с одним трансформатором; - с двумя трансформаторами |
|
По количеству блоков в блочно-модульном здании |
один, два, три и более блоков |
|
По типу корпуса здания |
- бетон |
|
Наличие изоляции шин в распределительных устройствах РУНН и РУВН |
с неизолированными шинами |
|
По выполнению ввода в РУВН |
- кабельный; - воздушный |
|
По выполнению выводов в РУНН |
вывод вниз |
|
По климатическим исполнениям и месту размещения по ГОСТ 15150-90, ГОСТ 15543-70 |
- категория 1 исполнения У; - категория 1 исполнения ХЛ |
|
По виду оболочек и степени защиты |
IP54 |
|
По виду обслуживания шкафов УВН |
- одностороннего; - двухстороннего |
|
По составу РУВН |
- шкафы одно- или двухстороннего - камеры одностороннего обслуживания |
|
По составу РУНН |
- панели ЩО-70Б, шкафы ЩО-91Б или ШНН одностороннего обслуживания |
|
По назначению шкафов РУНН |
вводные, линейные, секционные |
|
По наличию коридора обслуживания |
- с коридором обслуживания |
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
|
|
Мощность силового трансформатора, кВ·А |
100; 160; 250; 400; 630; 1000; 1600; 2500 |
|
Номинальное напряжение на стороне ВН, кВ |
6; 10 |
|
Номинальное напряжение на стороне НН, кВ |
0,4 |
|
Род тока и частота |
переменный 50 Гц |
|
Уровень изоляции по ГОСТ 1516.3-96 - с масляным трансформатором - с сухим трансформатором и с трансформатором с негорючим жидким диэлектриком |
нормальная изоляция облегченная изоляция |
|
По климатическим исполнениям и месту размещения по ГОСТ 15150-90, ГОСТ 15543-70 |
категория 1 исполнения У; категория 1 исполнения ХЛ |
|
Степень огнестойкости зданий по СНИП 2.01.02-85 |
II |
Подстанция блочная состоит из нескольких блок-модулей из бетона, которые после монтажа образуют единое здание. Каждый блок-модуль - это отдельная транспортабельная единица для перевозки к месту монтажа. В каждом блоке установлено оборудование с полностью смонтированными в пределах блока соединениями.
В комплект поставки могут входить площадки обслуживания, лестницы и системы водостока.
БКТП устанавливаются на свайный ленточный фундамент или железобетонные блоки.

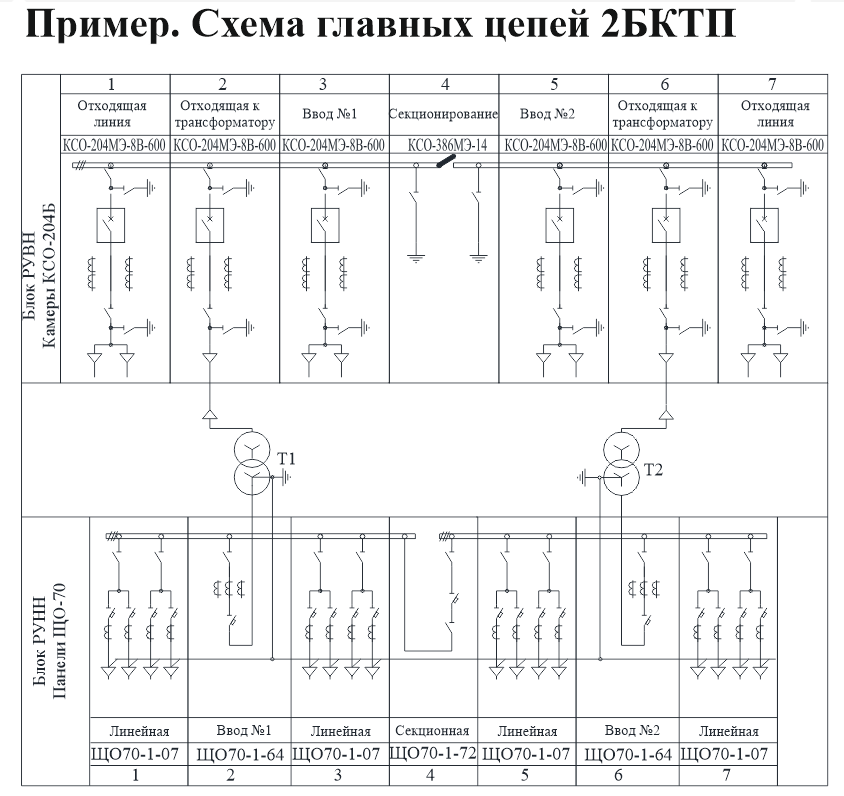

КТП состоит из:
Заказ БКТП выполняется по опросным листам на:
