Основные сведения об изделии

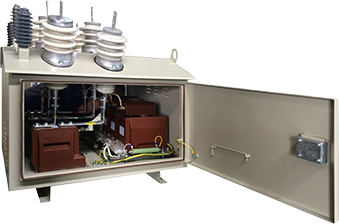

Пункт коммерческого учета электроэнергии (далее ПКУ) предназначен для организации коммерческого учета электрической энергии в воздушных распределительных сетях трехфазного переменного тока частотой 50 Гц, номинальным напряжением 10(6) кВ.
ПКУ может быть использован в качестве:
- пункта коммерческого учета электроэнергии на границе балансовой принадлежности сети, в случае, если граница проходит по стороне 10(6) кВ;
- пункта коммерческого учета электроэнергии на границе балансовой принадлежности сети при подключении
новых потребителей;
- пункта контроля несанкционированного потребления электрической энергии потребителем;
- пункта коммерческого учета электроэнергии на границе балансовой принадлежности сети, между сетями различных собственников.
ПКУ имеет следующие отличительные особенности:
- простота и удобство монтажа на опоры линий электропередачи;
- меньшие по сравнению с традиционными ячейками КРУ наружной установки массогабаритные показатели;
- высокий уровень вандалозащищенности;
- два уровня доступа к прибору учета;
- удобство обслуживания (периодических метрологических поверок) трансформаторов тока и напряжения;
- возможность дистанционного съема показаний и интеграции в системы АИИС КУЭ (АСКУЭ);
Применение ПКУ позволит:
- организовать коммерческий учет непосредственно на границе балансовой принадлежности постороне 10(6) кВ;
- сократить затраты сетевой или сбытовой компании на обслуживание большого количества счетчиков, установленных по стороне 0,4кВ;
- исключить наиболее распространенные способы хищения электрической энергии в сетях 0,4 кВ;
- выявлять факты несанкционированного потребления электрической энергии;
- предоставить в судебные органы аргументированные доказательства выявления фактов несанкционированного потребления электрической энергии.
Структура условного обозначения:
ПКУ - Х-ХХХХ-У1-МЭ
ПКУ -Пункт коммерческого учета
X -Номинальное напряжение, кВ (6, 10)
Х Схема измерения:
1- 2ТТ, 2ТН
2- 2ТТ, 3ТН
3- 3ТТ, 3ТН
Х -Тип счетчика 1-активный, 2-реактивный, 2-активно-реактивный
Х -АСКУЭ 1-да, 2-нет
Х -Способ передачи данных
1-GSM,
2-GPRS,
3-радиомодем,
4-ВОЛС
У1 -Климатическое исполнение и категория размещения по ГОСТ 15150
МЭ -марки МЭ
По условиям эксплуатации ПКУ соответствуют требованиям:
- высота над уровнем моря - не более 1000 м;
- температура окружающего воздуха - от минус 40°С до плюс 40°С;
- окружающая среда - невзрывоопасная, не содержащая токопроводящей пыли, агрессивной пыли и паров в концентрациях, разрушающих металлы и изоляцию;
- скорость ветра до 36 м/сек при отсутствии гололеда;
- скорость ветра до 15 м/сек при гололеде с толщиной стенки льда до 20 мм.
КТП не предназначены для:
- работы в условиях тряски, вибрации, ударов;
- ввода питания со стороны низшего напряжения. Соответствуют требованиям ТУ 3414-005-149503722-2014
