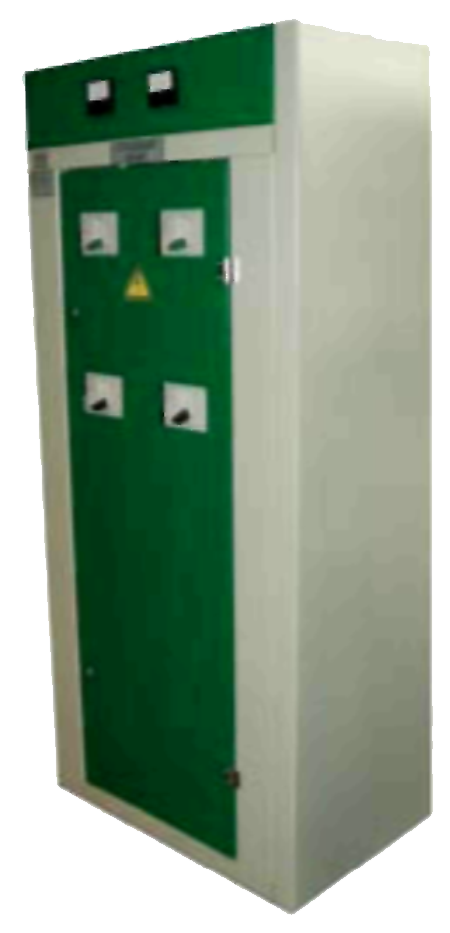

ЩО-70МЭ

Панели ЩО70МЭ предназначены для комплектования распределительных устройств напряжением 380/220 В трехфазного переменного тока промышленной частоты 50 Гц в сетях с глухозаземленной нейтралью.
Узнать стоимость
Мы свяжемся с вами
и предоставим всю
необходимую информацию
Получить консультацию
Наш специалист перезвонит вам
и поможет подобрать
оптимальное оборудование
ЩО-70МЭ ЩО-70МЭ
  • Общие сведения
  • Классификация и технические характеристики
  • Конструкция
  • Схемы главных цепей
  • Опросный лист

Панели ЩО70МЭ предназначены для комплектования распределительных устройств напряжением 380/220 В трехфазного переменного тока промышленной частоты 50 Гц в сетях с глухозаземленной нейтралью. Панели служат для приема и распределения электрической энергии, а также защиты отходящих линий от перегрузок и токов короткого замыкания.

Щит 0,4 кВ, состоящий из панелей ЩО70МЭ, устанавливается в трансформаторных подстанциях кирпичных, блочно -модульных, бетонных КТП 6(10)/0,4 кВ.


Структура условного обозначения:
ЩО70МЭ-Х-Х-У3
ЩО70МЭ - панель распределительного щита одностороннего
обслуживания, модификация и знак предприятия
X    - ток электродинамической стойкости 1  -30 кА
                                                                           2    - 50кА
                                                                           3    - 80кА
X        - номенклатурный номер по схеме главных цепей
УЗ      - климатическое исполнение и категория размещения


По условиям эксплуатации панели соответствуют требованиям:

  • высота над уровнем моря - не более 2000 м;
  • температура окружающего воздуха от - 25° до + 40°С.
  • окружающая среда должна быть взрывобезопасной и не содержать токопроводящей пыли, агрессивных паров, и газов, в концентрациях, разрушающих металл и изоляцию.
  • рабочее положение в пространстве - вертикальное с допустимым отклонением 5° в любую сторону.

Номинальный режим работы - продолжительный.
Соответствуют требованиям ТУ 3434-001-149503722-2013


Габаритные размеры панелей ЩО70МЭ

  • высота ЩО70МЭ-1, ЩО70МЭ -2 - 2200 мм;
  • высота ЩО70МЭ-3 - 2000 мм;
  • ширина по фасаду - 300, 600, 800, 1000 мм;
  • глубина - 600 мм.


В комплект поставки входят:

  • панели ЩО70МЭ, в т.ч. АВР, учета, торцевые;
  • паспорта на панели ЩО70МЭ;
  • техническое описание и руководство по эксплуатации;
  • схемы электрические принципиальные вспомогательных цепей;
  • эксплуатационная документация на комплектующие изделия;
  • опросные листы

Технические характеристики некоторых аппаратов, устанавливаемых на панелях, могут отличаться от приведенных в таблице главных цепей и соответствовать техническим данным заводов-изготовителей этих аппаратов.

По желанию заказчика рассматривается возможность установки на панели любого оборудования.

Заказ панелей ЩО70МЭ выполняется по опросному листу.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Номинальное напряжение (линейное), кВ

0,4

Число отходящих линий

1,2,3,4,5,6

Номинальный ток вводных панелей, А

400, 630, 1000, 1600, 2000, 2500

Номинальный ток отходящих линий, А

100, 250, 400, 630, 1000

Электродинамическая стойкость сборных шин и отпаек от них, кА

30, 50, 80

Номинальное напряжение вспомогательных цепей, В

220

Степень защиты по ГОСТ 14254

IP20 со стороны фасада, IP00 с остальных сторон

По климатическому исполнению и месту размещения по ГОСТ 15150-90, ГОСТ 15543.1-89

категория 3 исполнения У



Панели представляют собой каркасные сварные металлоконструкции с установленными в них коммутационно-защитными аппаратами. Панели предусматривают установку автоматических выключателей любых заводов-изготовителей.
Оперативное обслуживание производится с фасада, для чего предусмотрена дверь, запираемая на замок. С боковых сторон устанавливаются торцевые панели (по заказу).

Внутри панели размещается низковольтное оборудование главных цепей: рубильники, предохранители, автоматические выключатели и т.д.; на фасаде -рукоятки приводов разъединителей и измерительные приборы. Дверь панели закрывает доступ к ошиновке и сборным шинам 0,4 кВ. Панели ЩО70МЭ поставляются с полностью смонтированной и отрегулированной аппаратурой первичных и вторичных цепей. По назначению ЩО70МЭ делятся на вводные, линейные, вводно-линейные, секционные, вводно-секционные, панели с аппаратурой АВР, панели диспетчерского управления уличным освещением, панели учета, торцевые панели.
