ЩО-91МЭ

Щит  распределительный ЩО-91   предназначен для  приема  и  распределения  электрической  энергии  трехфазного переменного тока промышленной частоты напряжением 380/220 В в сетях с изолированной или заземленной нейтралью.

Шкафы служат для приема и распределения электрической энергии, а также защиты отходящих линий от перегрузок и токов короткого замыкания.

Щит 0,4 кВ, состоящий из шкафов ЩО-91МЭ, устанавливается в трансформаторных подстанциях 6(10)/0,4 кВ, в блочно-модульных, бетонных и киосковых КТП.

Структура условного обозначения:
ЩО-91МЭ-Х-У3
ЩО    -шкаф распределительного щита одностороннего обслуживания
91МЭ    -модификация и знак предприятия
X    -номенклатурный номер по схеме главных цепей
У3    -климатическое исполнение и категория размещения

По условиям эксплуатации шкафы соответствуют требованиям: - высота установки над уровнем моря - до 1000 м;

• температура окружающего воздуха – от минус 25°С до плюс 40°С
• относительная влажность воздуха не более 80% при температуре 20°С
• окружающая среда взрыво- и пожаробезопасная;
• группа условий эксплуатации ЩО-91 в части воздействия механических факторов внешней среды - М2 по ГОСТ 17516-72. Соответствуют требованиям ТУ 3434-001-149503722-2013

Габаритные размеры шкафов

• высота (Н)   - 2200 мм
• глубина (В) - 800, 1000, 1200 мм
• ширина (L)
  • вводной 800, 1000, 1200 мм
  • секционный и линейный - 800, 1000 мм

Масса шкафов при габаритах B?L, не более кг:
вводной (В ×L)

• 800?800; 800?1000 - 600 кг
• 800?1200; 1000?1000; 1000?1200; 1200?1200 -760 кг

секционный (В ×L)

• 800?800; 800?1000 - 580 кг
• 800?1200, 1000?1000, 1000?1200 - 740 кг

линейный (В ×L)

• 800?800; 800?1000 - 490 кг
• 800?1200, 1000?1000, 1000?1200 - 580 кг

В комплект поставки входят:

• шкафы вводные, секционные, линейные;
• шинопроводы и кожухи (по заказу);
• шкаф учета (по заказу);
• приспособление для подъема и съема автоматических выключателей (по заказу);
• эксплуатационные документы (1экз):
  • паспорта на ЩО-91МЭ;
  • руководство по эксплуатации шкафов ЩО-91МЭ;
  • схемы вспомогательных цепей;
  • эксплуатационные документы предприятий-изготовителей основных комплектующих изделий;
  • опросный лист заказчика

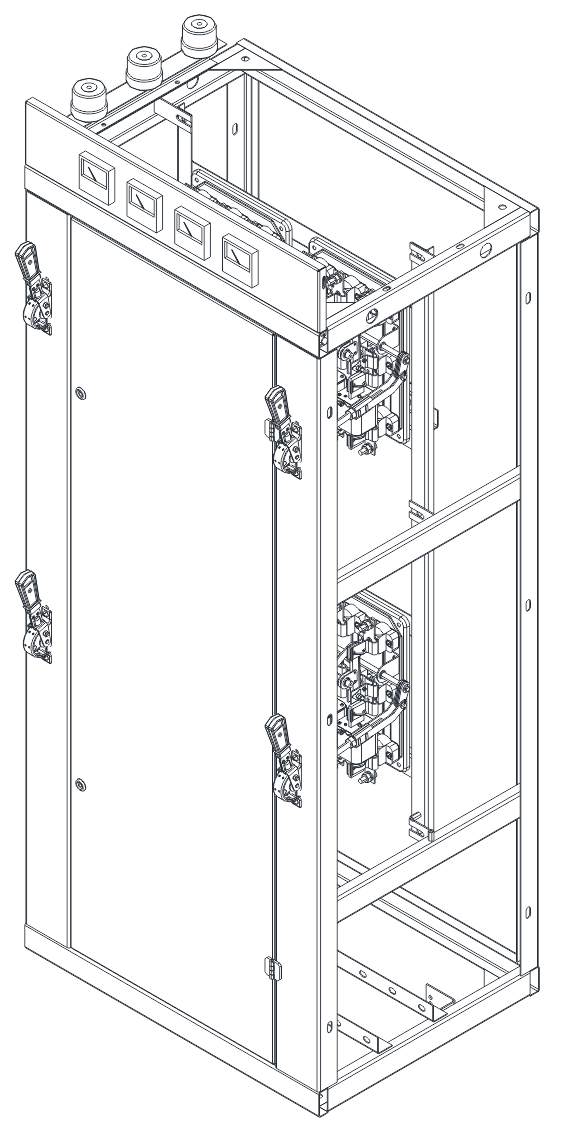

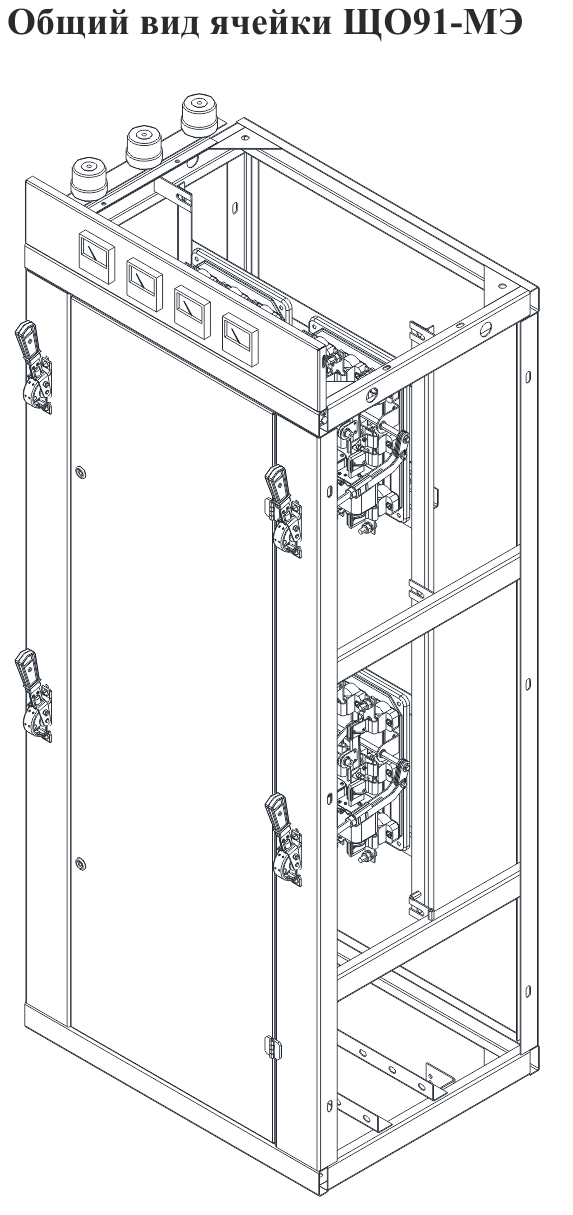

Конструкция шкафов ЩО-91МЭ

Каждый шкаф состоит из сварного металлического каркаса.

Внутреннее пространство шкафов состоит из отсеков: аппаратного, сборных шин и групповых ответвлений, релейного, кабельных присоединений.

Отсеки отделены друг от друга перегородками из изоляционного материала или металла.

Отсек сборных шин и групповых ответвлений расположен в верхней части каждого шкафа и смещен к задней стенке. Доступ к сборным шинам осуществляется сверху шкафа путем снятия верхнего листа. От сборных шин, расположенных в верхней части отсека, вниз по высоте шкафа отходят шины групповых ответвлений.

В отсеке кабельных присоединений расположены трансформаторы тока и шинные ответвления для подключения кабелей от всех выключателей, расположенных в шкафу.

В аппаратном отсеке выключатели расположены вертикально по высоте шкафа. Каждый выключатель отделен металлическими перегородками и закрывается с фасада индивидуальной дверью.

Релейные отсеки стандартно расположены в шкафах ШНВ и ШНС над отсеками с автоматическим выключателем.

Стыковка шкафов ШНВ с выводами НН силового трансформатора, осуществляется кабельным или шинным вводом. При установке силового трансформатора и щита ЩО-91 в одном помещении шкафы ШНВ должны быть крайними в ряду, а трансформатор должен быть только защищенного исполнения. В этом случае стыковка с силовым трансформатором осуществляется с помощью шин и кожуха, который - с одной стороны крепится к боковому листу шкафа ввода, а с другой к фланцу выводов трансформатора.
Вводные шкафы имеют исполнения с выходом шин вверх. Секционные и линейные шкафы и имеют исполнения, в которых предусмотрены контактные выводы для подключения к шинопроводу при двухрядном расположении шкафов.

Щит ЩО-91МЭ представляет собой комплект шкафов, соединенных в соответствии с электрической схемой главных и вспомогательных цепей, с установленными в них аппаратами, приборами измерения, защиты, управления и сигнализации. Схема определяется в соответствии с заявкой заказчика.

Шкафы ЩО-91МЭ подразделяются по назначению: ШНВ - вводные, ШНС - секционные, ШНЛ–   линейные.

Щит ЩО-91МЭ устанавливается в один или два ряда с шинопроводом 1800, 2300 или 2800 мм.
