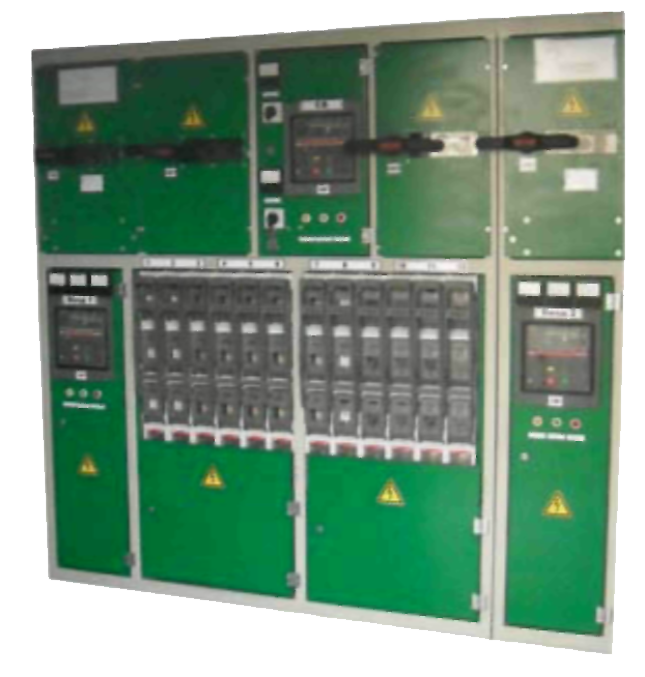

ШНН-09МЭ

Шкафы распределительные серии ШНН-09МЭ предназначены для распределительных устройств напряжением 380/220 В трехфазного переменного тока промышленной частоты 50 Гц в сетях с глухозаземленной нейтралью. Шкафы служат для приема и распределения электрической энергии, а также защиты отходящих линий от перегрузок и токов короткого замыкания

Структура условного обозначения:
ШНН-09МЭ-Х-ХХ-У3
ШНН    -Шкаф низкого напряжения
09МЭ        -Год разработки и знак предприятия
X           -Количество отходящих фидеров
XX        -Условное обозначение по номеру электрической схемы
УЗ    -Климатическое исполнение и категория размещения

По условиям эксплуатации ШНН-09МЭ соответствуют требованиям:

• высота над уровнем моря до 2000 м;
• температура окружающего воздуха от -25°С до +40°С;
• окружающая среда взрыво - и пожаробезопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.

Шкафы ШНН-09МЭ соответствуют требованиям ТУ 3434-001-149503722-2013 Требования по технике безопасности ГОСТ 12.2.007.3-75.

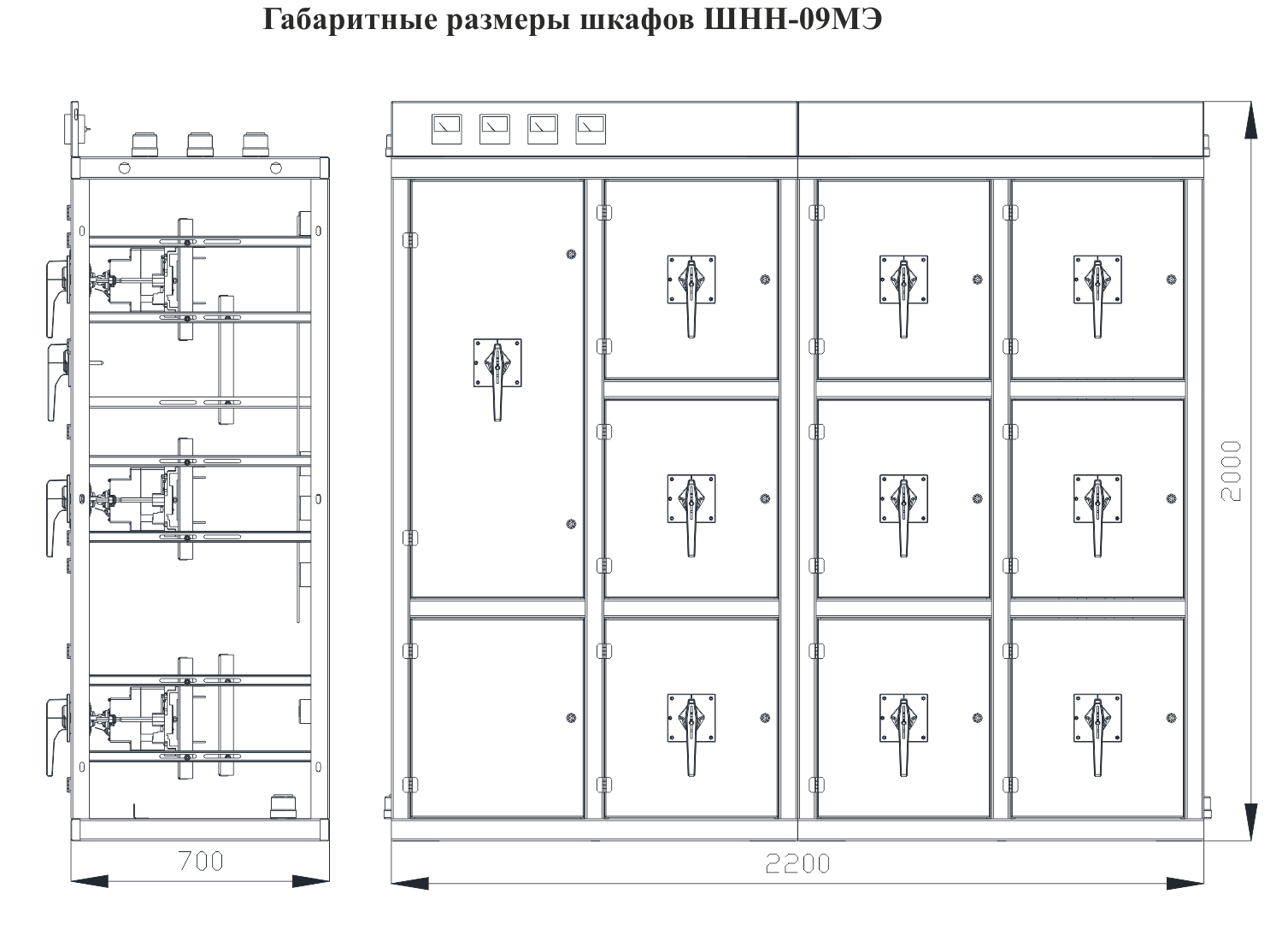

Габаритные размеры шкафов:

• высота   - 2000 мм;
• глубина -  450 мм;
• ширина - 1700 мм

Масса шкафа ШНН-09МЭ-16-04 - не более 500 кг

В комплект поставки входят:

• Шкафы ШНН-09МЭ с аппаратурой;
• ЗИП на комплектующие изделия (по заказу);
• эксплуатационные документы (1экз):
  • паспорта на шкафы ШНН-09МЭ, входящие в заказ;
  • руководство по эксплуатации шкафов ШНН-09МЭ;
  • схемы вспомогательных цепей;
  • эксплуатационные документы предприятий-изготовителей основных комплектующих изделий;
  • опросный лист заказчика

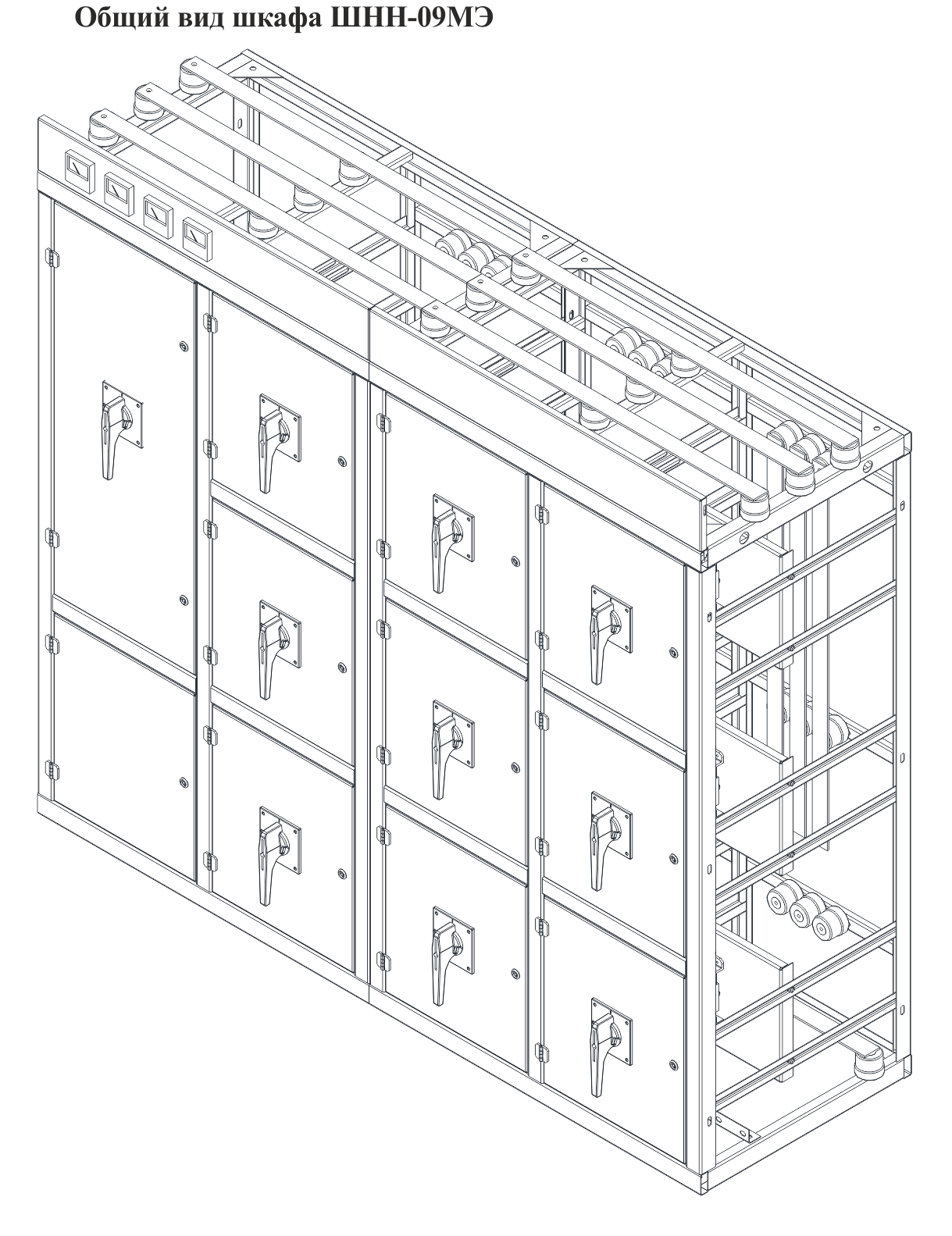

Конструкция шкафов ШНН-09МЭ

Шкафы ШНН-09МЭ представляют собой каркасные сварные металлоконструкции с установленной в них коммутационно-защитной аппаратурой. Шкафы устанавливаются в помещениях к стене и обслуживаются с передней стороны. Оперативное обслуживание производится с фасада, для чего предусмотрены двери, запираемые на замок. С боковых сторон устанавливаются торцевые панели (по заказу).

Управление разъединителями, рубильниками, выключателями нагрузки и автоматическими выключателями, установленными в шкафах, осуществляется приводами с фасадной стороны шкафа при закрытых дверях.
Внутри шкафа размещается низковольтное оборудование главных цепей, на фасаде - рукоятки приводов разъединителей, измерительные приборы, ключи управления и лампы сигнализации.
Двери и съемные панели закрывают доступ к ошиновке 0,4 кВ.
