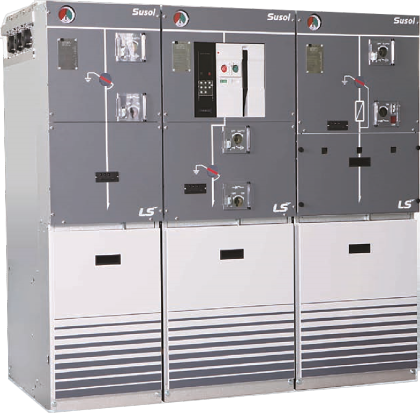

Комплектное распределительное устройство КРУЭ Susol RMU
Компактное решение для распределения электроэнергии с вакуумным выключателем для сетей на напряжение до 24 кВ.
КРУЭ Susol RMU имеет различные варианты комплектации, что позволяет решить практически любые задачи в распределительных сетях 6, 10, 20 кВ.
КРУЭ RMU Susol предназначен для работы в распределительных сетях среднего напряжения и в основном используется в распределительных и трансформаторных подстанциях (РП и ТП).
КРУЭ RMU Susol предназначен для компактных подстанций распределения электроэнергии среднего напряжения небольших зданий, комплексов жилых зданий, больших торговых центров, аэропортов, ветряных электростанций и т.д.
В КРУЭ RMU Susol защита трансформатора выполняется выключателем нагрузки с предохранителем или силовым вакуумным выключателем с микропроцессорным терминалом защиты
Конструктивные особенности
Резервуар из нержавеющей стали, прошедший все типовые испытания
Вакуумный выключатель
Простой монтаж
Не требует технического обслуживания
Возможна эксплуатация в агрессивной среде: пыль, влага, грязь, соляной туман
Используемые материалы подлежат вторичной переработке
Экономия затрат
Не требует технического обслуживания
Занимает минимальное пространство
Максимальная готовность к работе
Модульная конструкция
Ячейки с функцией расширения: ячейка с выключателем нагрузки (L), ячейка с вакуумным автоматическим выключателем (С), ячейка с предохранителями (F)
Долговечность и пригодность к эксплуатации
Коммутационные аппараты и токоведущие части находятся в герметичном резервуаре, обеспечивающем независимость от воздействия окружающей среды: пыль, влага, грязь, соляной туман.
Управление силовым выключателем местное или дистанционное
Управление возможно только при закрытом кабельном отсеке.
Система логических механических блокировок позволяет выполнять только безопасные оперативные переключения
Заводской заправки элегазом хватает на весь срок службы 40лет.
Одиночные ячейки соединяются между собой и в любом порядке - без работ с элегазом на месте
Безопасность
Все токоведущие части находятся в резервуаре с элегазом. Резервуар безопасен для прикосновения оперативного персонала
Встроенные механические индикаторы состояния коммутационных аппаратов на мнемосхеме
Система логических оперативных блокировок
– Управление возможно, если дверь кабельного отсека закрыта
– Доступ в кабельный отсек возможен, только если 3-х позиционный выключатель находиться в положение “ЗАЗЕМЛЕНО”
Клапан для сброса избыточного давления, в случае возникновения внутренней дуги в резервуаре
Резервуар с элегазом проходит испытания на стойкость к внутренней дуге

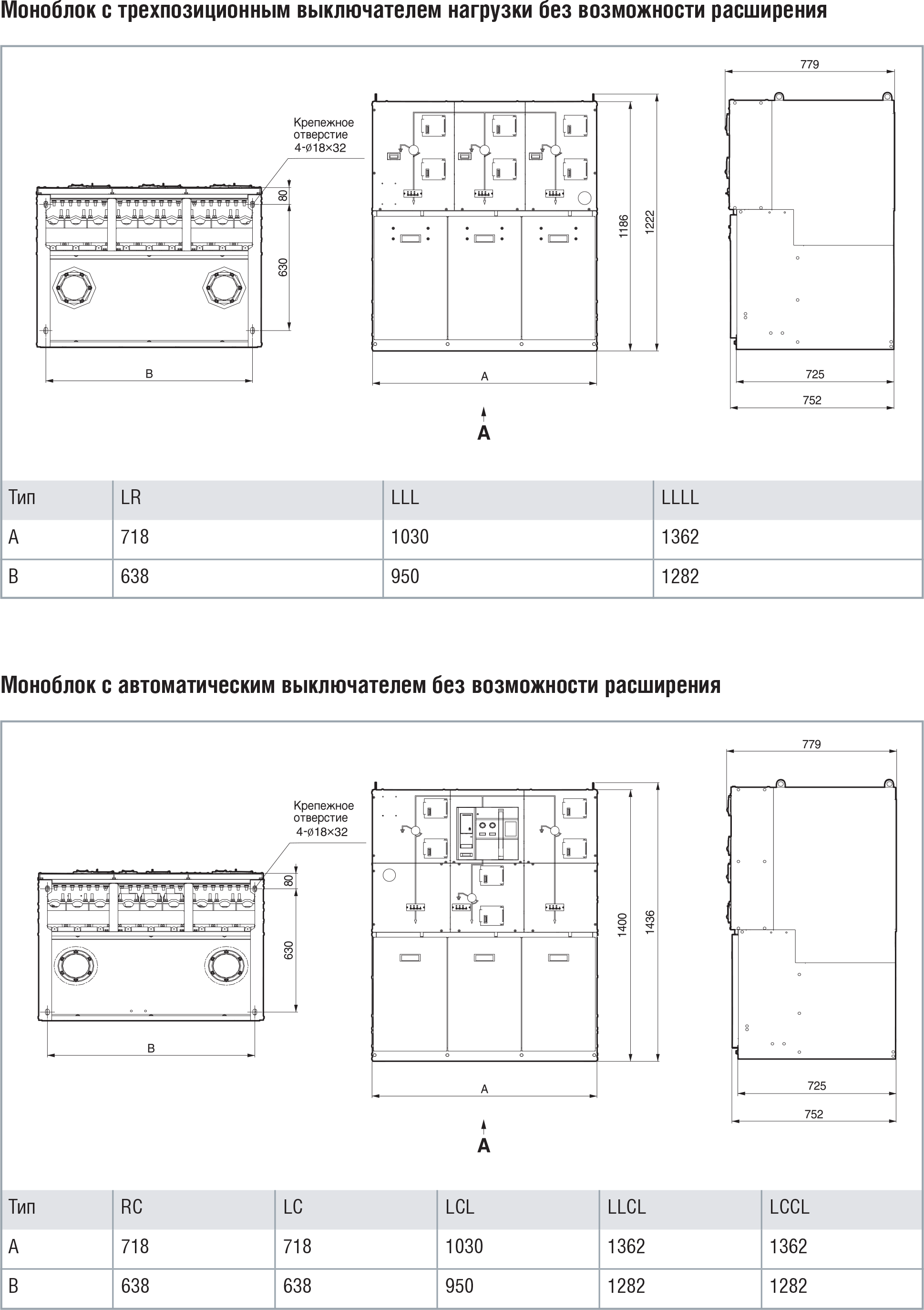

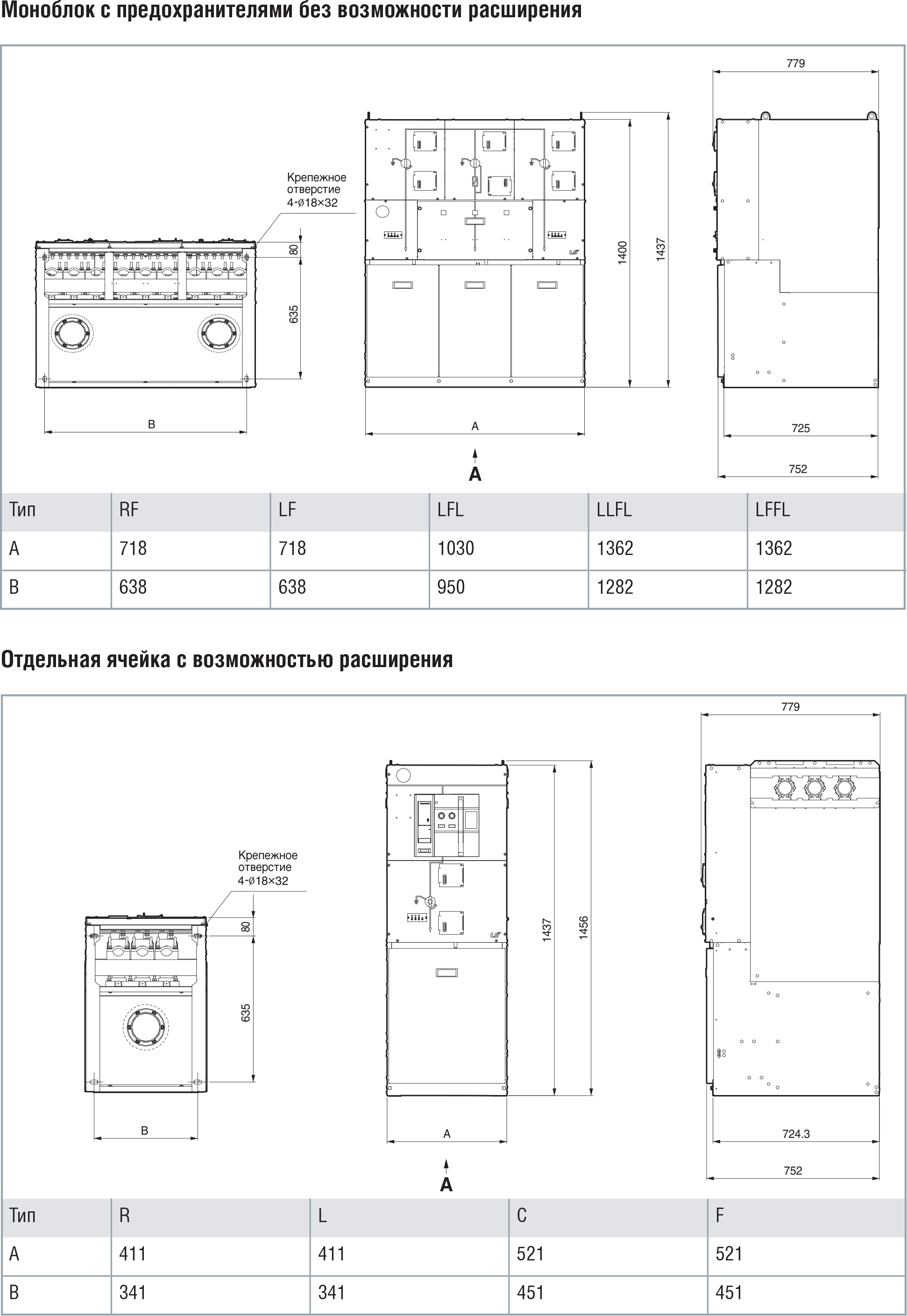

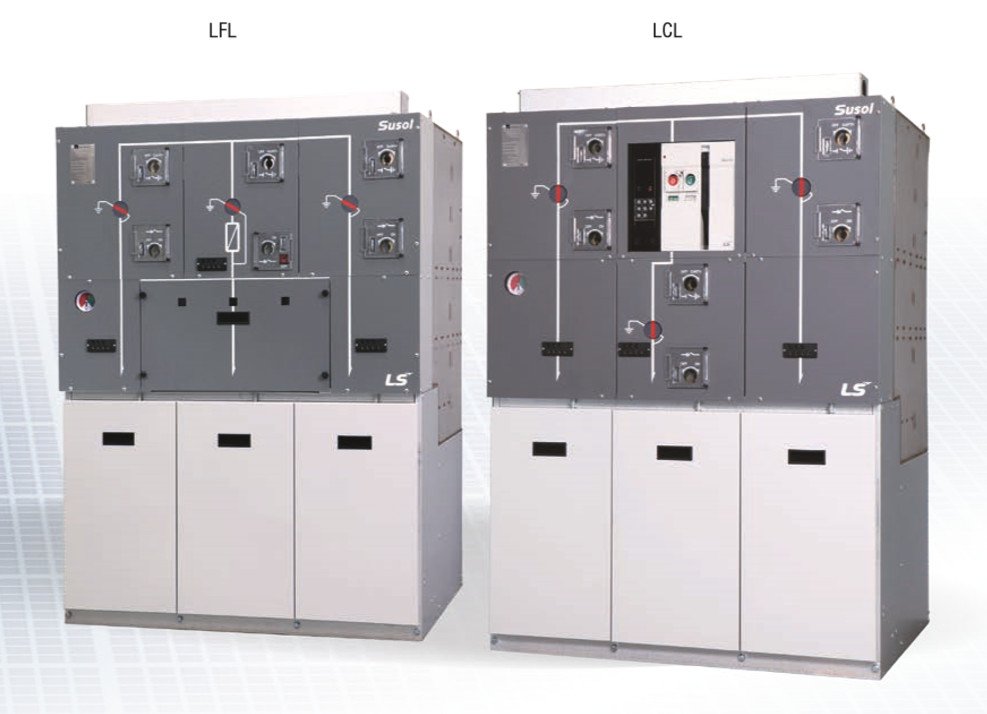

Ячейки без функции расширения: моноблок с вакуумным автоматическим выключателем (LCL), моноблок с предохранителем (LFL)
Комплектное распределительное устройство с элегазовой изоляцией Susol RMU
Основные характеристики
Номинальные значения
Номинальное напряжение
кВ
7.2
12
24
Номинальная частота
Гц
50/60
50/60
50/60
Ном. Выдерживаемое напряжение пром. Частоты
кВ
42
42
50
Номинальное импульсное выдерживаемое напряжение
кВ
75
75
125
Номинальный ток рабочей системы шин
А
630
630
630
Номинальный кратковременно выдерживаемый ток, 3с
кА
21
21
21
Номинальный ток включения короткого замыкания
кА
63
63
63
Номинальный выдерживаемый ток дуги (1s, AFAL)
кА
21
21
21
Номинальное давление элегаза
кПА
34
34
34
Минимальное давление элегаза
кПА
14
14
14
Степень защиты моноблока/бака с элегазом
IP3X/IP67
IP3X/IP67
IP3X/IP67
IP3X/IP67
Условия эксплуатации
Параметр
Условия
Температура
Температура хранения: -40…+60С
Температура эксплуатации: -25…+40С
Для других температур необходимо проконсультироваться в нашей компании
Высота над уровнем моря
Не более 1000 м
Влажность
Относительная влажность – макс. 95%
Технические особенности
Опции
Описание
Стандартные
Манометр с контактом сигнала готовности ячейки к работе
Устройство индикации напряжения на отходящей линии
Механическая блокировка открытия дверцы кабельного отсека
Механическая блокировка открытия дверцы отсека с предохранителями
Дополнительные
Канал для сброса избыточного давления элегаза при возникновении дуги внутри бака
Система дистанционного управления выключателем нагрузки
Система дистанционного управления автоматическим выключателем
Микропроцессорное реле защиты OCR с датчиками тока
Устройства блокировки кнопок автоматического выключателя с навесным замком
Дополнительный цоколь
Увеличенный низковольтный отсек
Устройство индикации токов КЗ
Низковольтный отсек для измерительных приборов, релейной защиты и автоматики

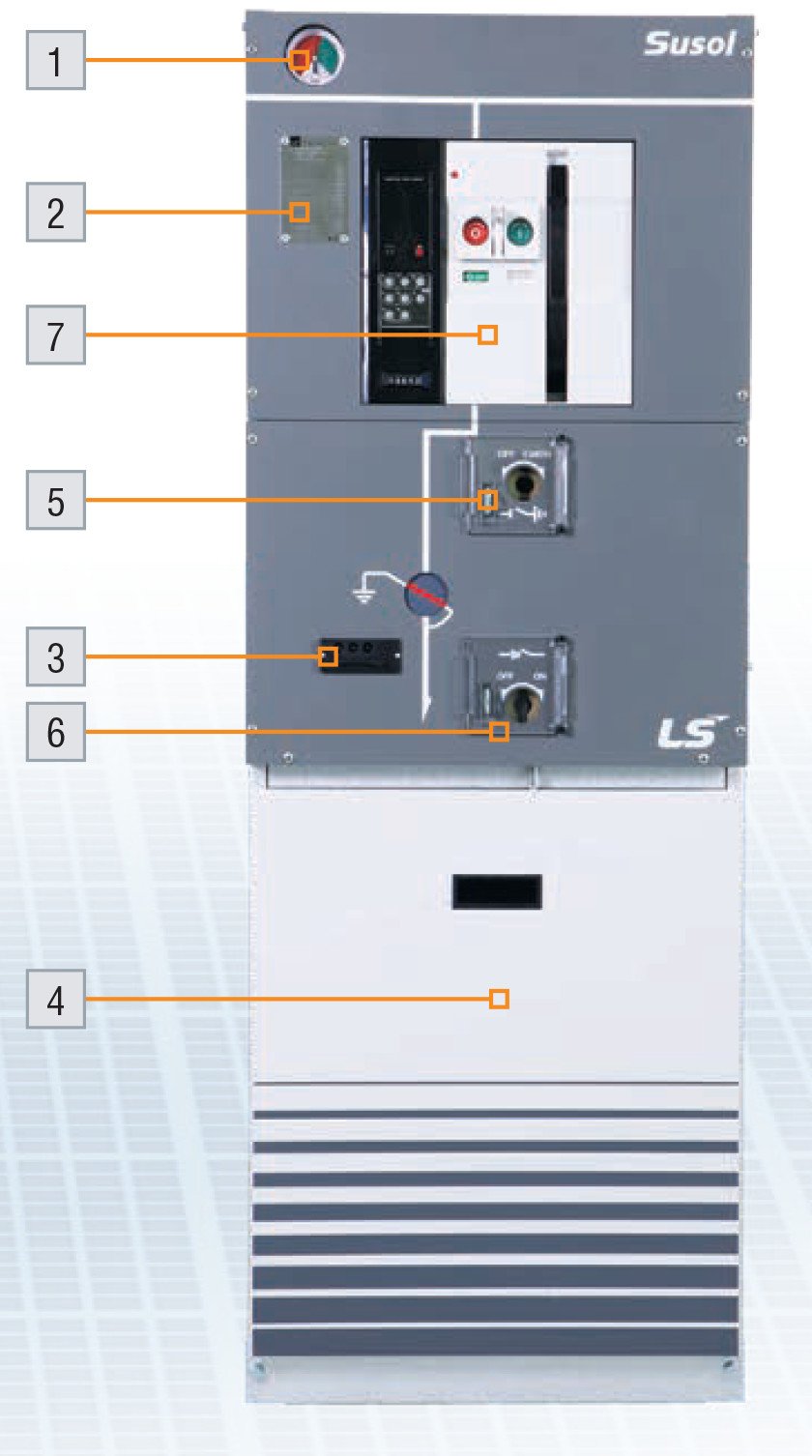

Фронтальный вид ячеек КРУЭ Susol RMU
1 манометр
2 заводская табличка
3 индикатор напряжения

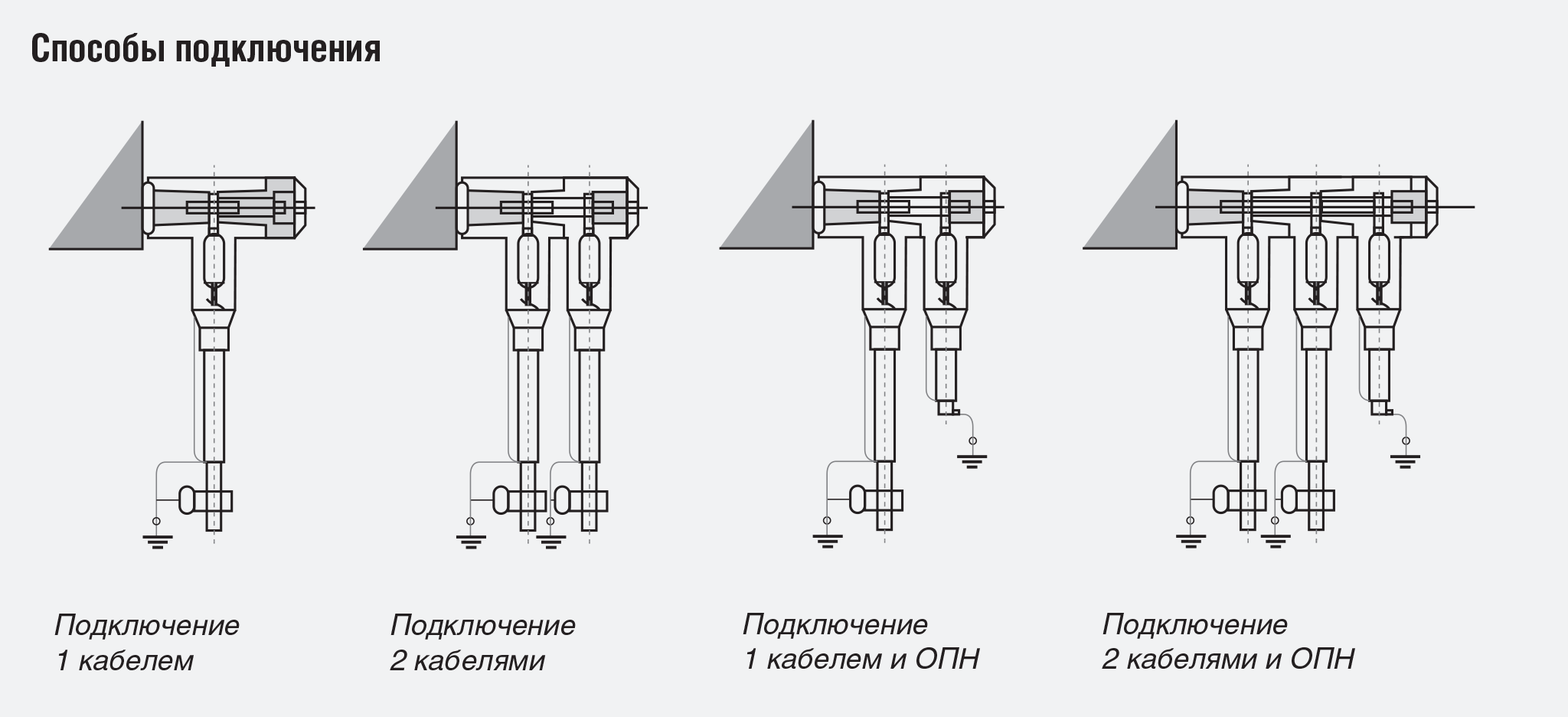

4 кабельный отсек
5 отверстие для рукоятки управления заземлением
6 отверстие для рукоятки управления выключателем нагрузки
7 вакуумный выключатель с микропроцессорным реле защиты
8 отсек предохранителей

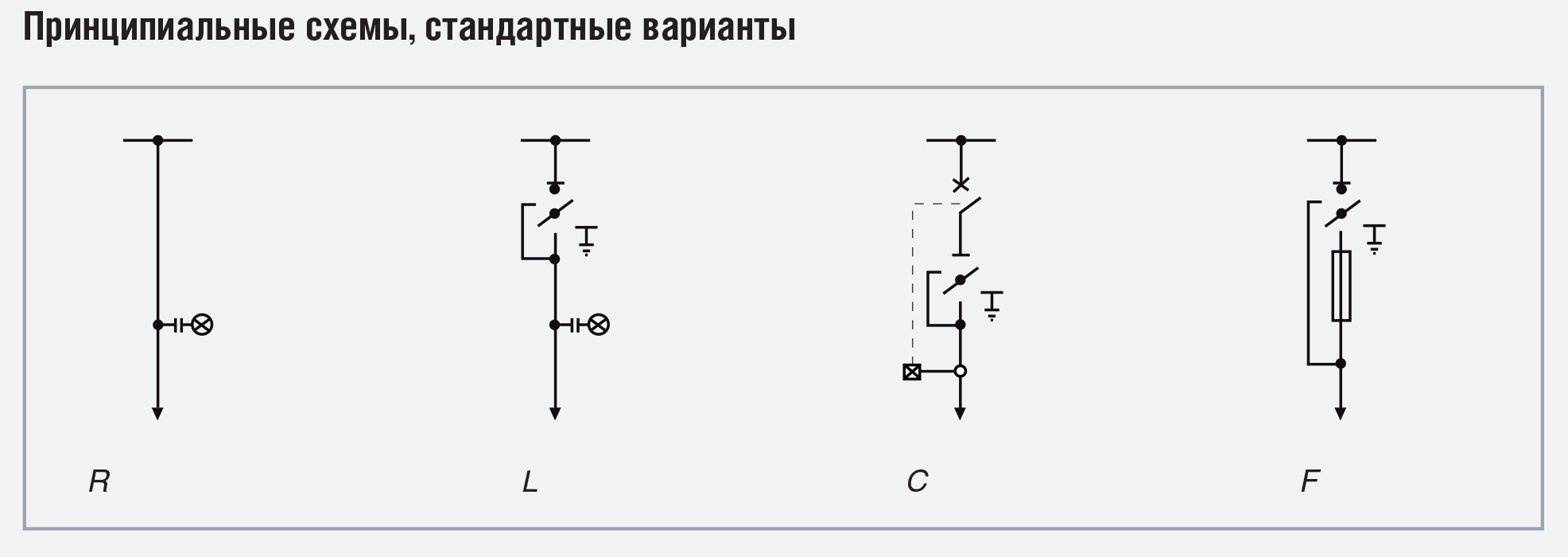

Ячейка с выключателем нагрузки (L) • L: LBS (выключатель нагрузки) • Трехпозиционный выключатель нагрузки на номинальный ток 630 А с функцией заземления
Ячейка с функцией расширения с силовым автоматическим выключателем (С)
С: VCB (Вакуумный автоматический выключатель Силовой выключатель с отключающей способностью до 21 кА для защиты трансформатора
Ячейка с функцией расширения с предохранителем (F)
F: Выключатель-предохранитель Трехпозиционный выключатель нагрузки с функцией заземления на номинальный ток 200 А с предохранителями для защиты трансформатора
