Шкафы комплектных распределительных устройств серии К-104МЭ предназначены для приема и распределения электрической энергии трехфазного переменного тока промышленной частоты напряжением 6 и 10 кВ в сетях с изолированной и заземленной через дугогасящий реактор нейтралью. Предназначены для установки в закрытых распределительных устройствах электрических подстанций напряжением 35 кВ и выше.
К-104МЭ-Х-ХХ-ХХ
К -Серия шкафа КРУ
104МЭ -Модификация и знак предприятия
X -Номинальное напряжение, кВ

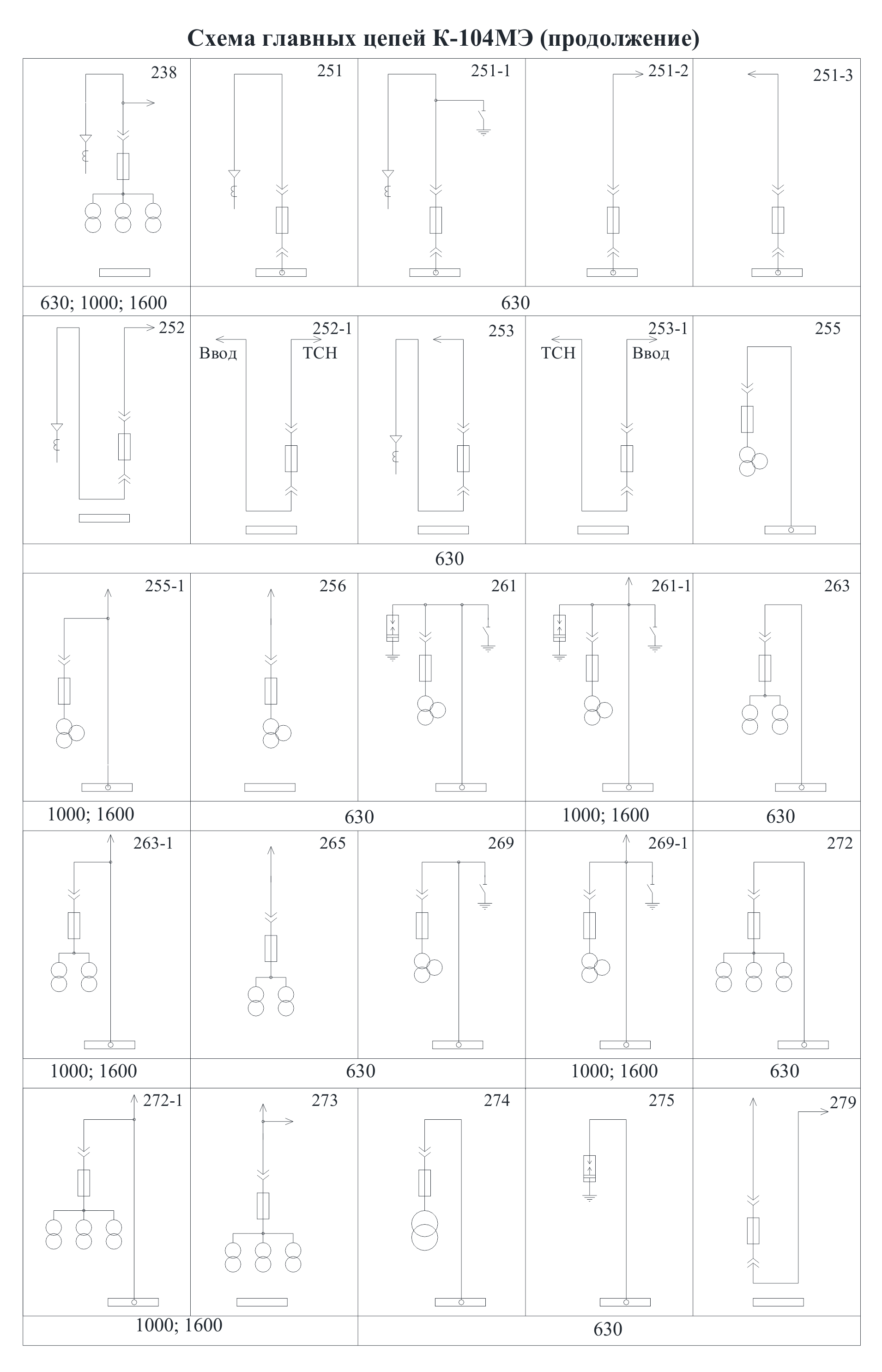

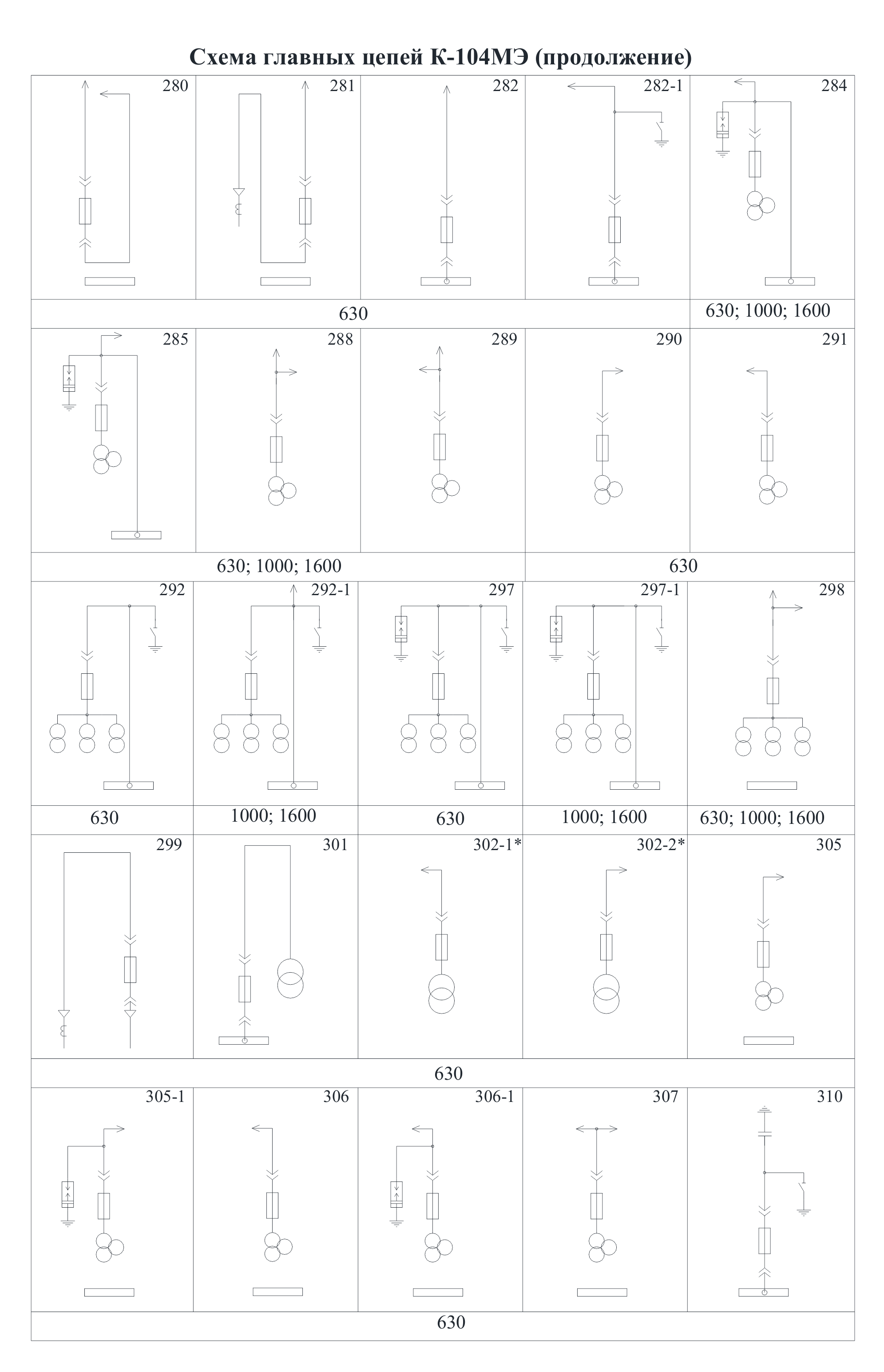

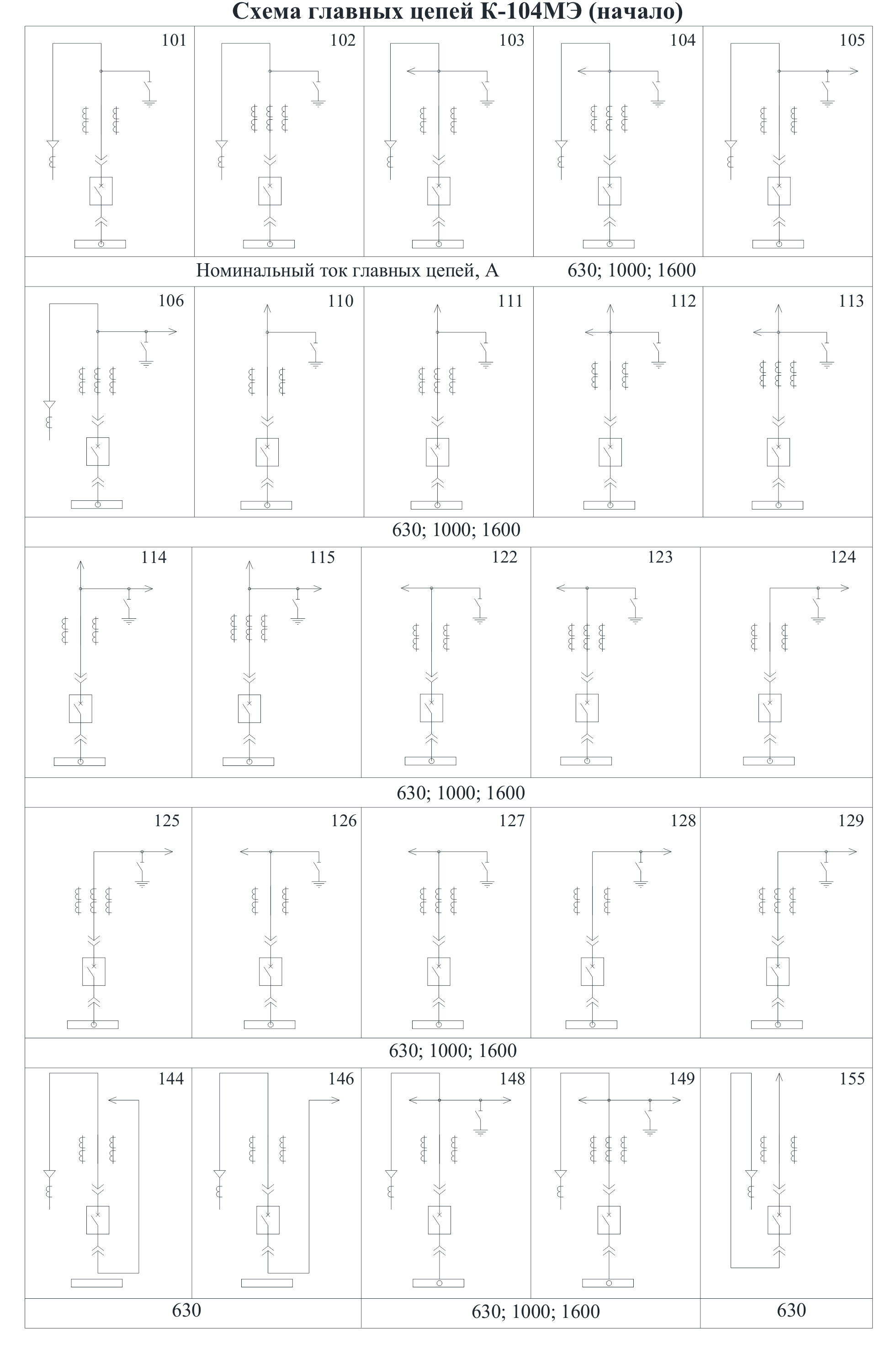

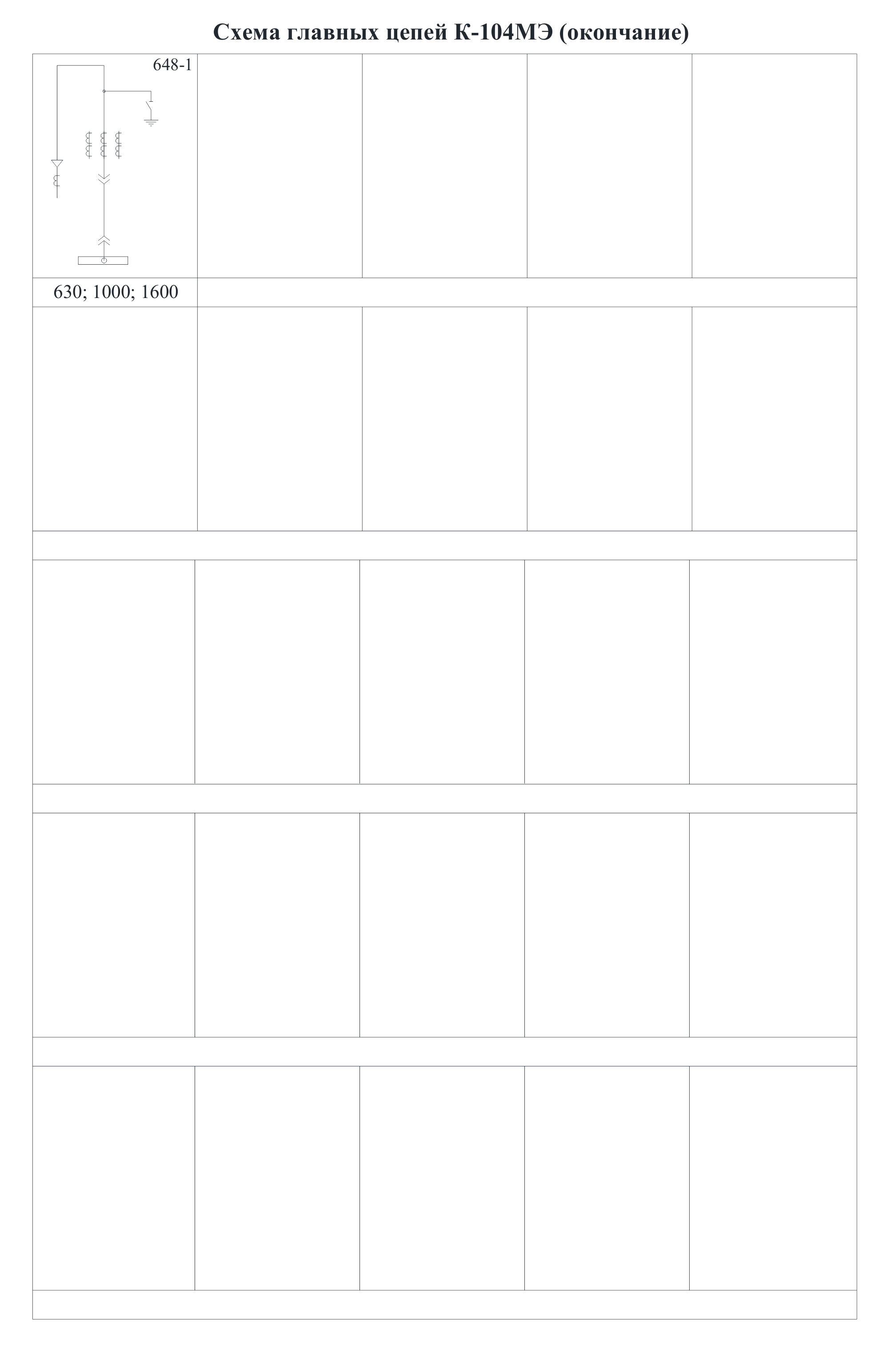

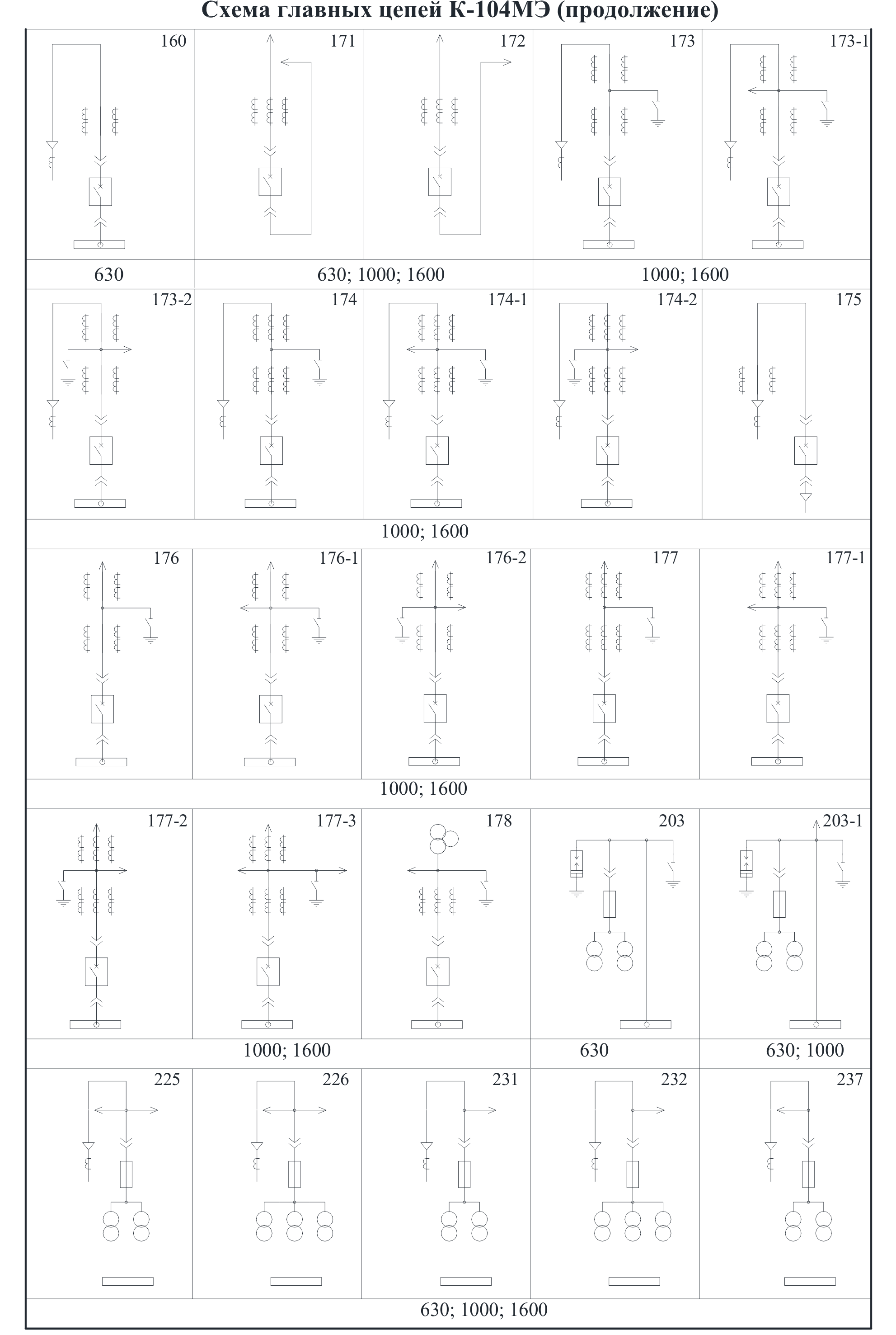

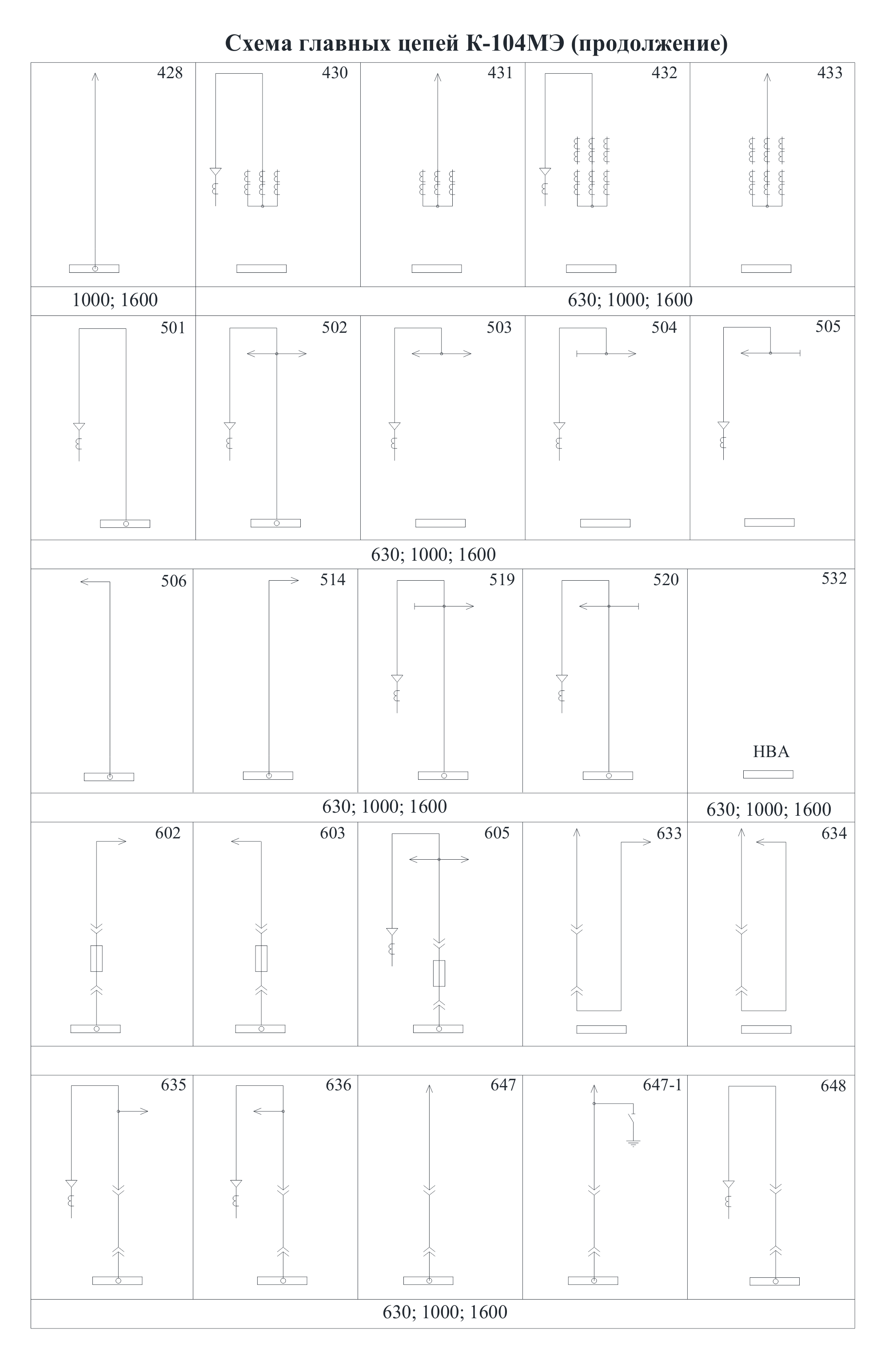

XX -Номенклатурный номер схемы главных цепей
УЗ -Климатическое исполнение и категория размещения
По условиям эксплуатации шкафы КРУ-104МЭ соответствуют требованиям:
Шкафы КРУ-104Б соответствуют требованиям ТУ 3414-006-14950372-2013 Требования по технике безопасности ГОСТ 12.2.007.3-75.

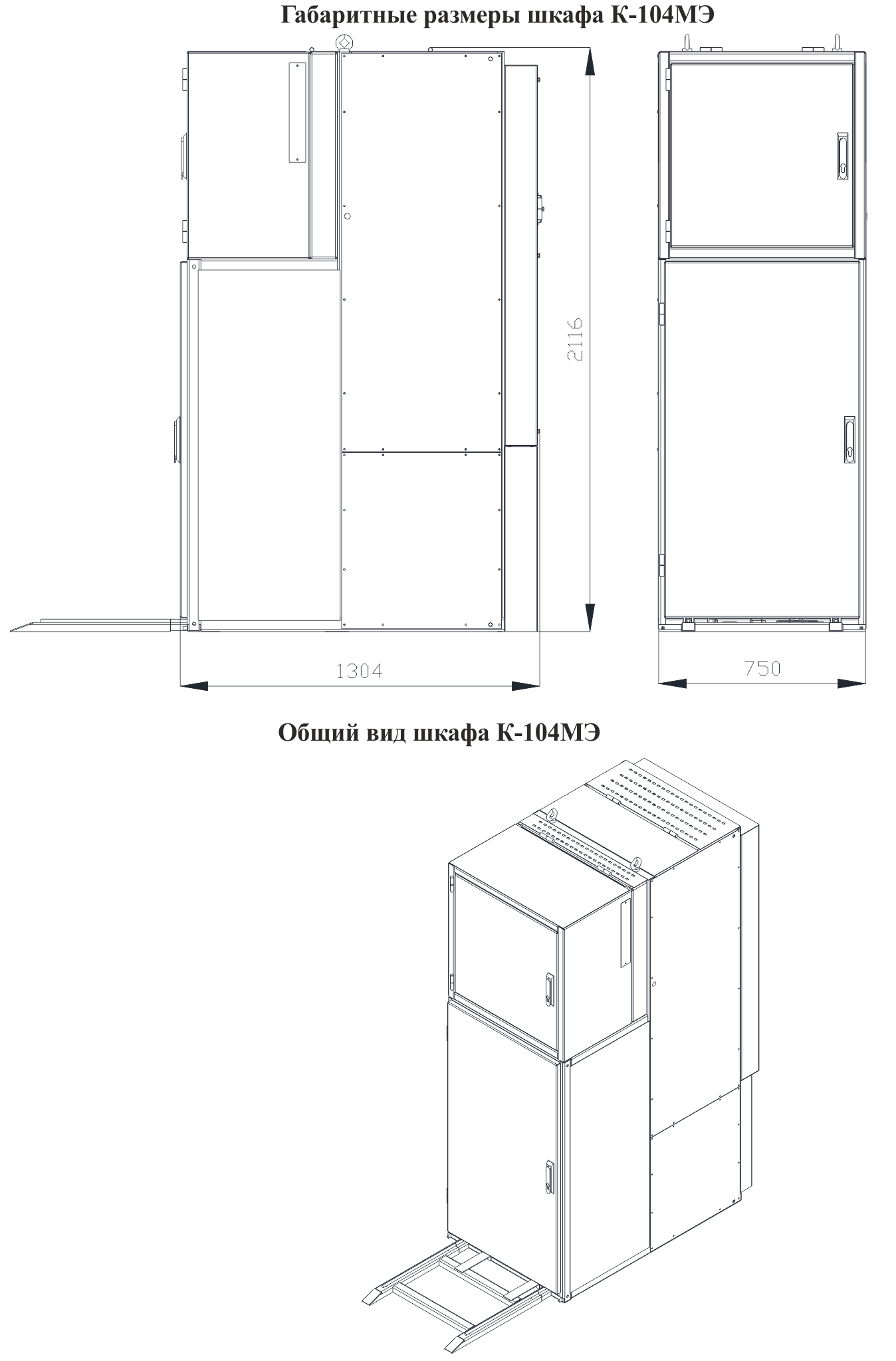

Габаритные размеры шкафов:
Масса шкафа К-104МЭ с вакуумным выключателем - 730 кг
В комплект поставки входят:
|
КЛАССИФИКАЦИЯ К-104МЭ |
|
|
Тип основных шкафов в зависимости от установленной в них аппаратуры |
|
|
Вид управления |
местное, дистанционное |
|
Вид поставки шкафов КРУ |
блоками, отдельными шкафами |
|
Уровень изоляции по ГОСТ-1516.1 |
нормальная изоляция |
|
Вид изоляции |
воздушная |
|
Наличие изоляции токоведущих шин главных цепей |
с неизолированными шинами |
|
Исполнение сборных шин |
одна система сборных шин, отсек сборных шин расположен снизу |
|
Наличие выкатных элементов в шкафах |
с выкатными элементами и без них |
|
Вид линейных высоковольтных подсоединений |
кабельные, шинные |
|
Условия обслуживания |
с двухсторонним обслуживанием |
|
Наличие дверей в отсеке выкатного элемента |
с дверями и без дверей |
|
Степень защиты оболочек по ГОСТ-14254 |
IP20 - при закрытых дверях шкафа КРУ и релейного шкафа |
|
По климатическому исполнению и мест размещения по ГОСТ 15150-90, |
категория 3 исполнения У |
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
|
|
Номинальное напряжение, кВ |
6; 10 |
|
Наибольшее рабочее напряжение, кВ |
7,2; 12 |
|
Номинальный ток главных цепей шкафов КРУ с выключателями, А |
630; 1000; 1600 |
|
Номинальный ток сборных шин, А |
1000; 1600; 2000 |
|
Номинальный ток отключения выключателей, встроенных в КРУ, кА |
12,5; 20; 25; 31,5 |
|
Номинальный ток трансформаторов тока, А |
50; 75; 100; 150; 200; 300; 400; 600; 1000; 1500 |
|
Номинальный ток главных цепей шкафов КРУ с трансформаторами напряжения, силовыми трансформаторами и предохранителями, А |
630 |
|
Ток термической стойкости главных цепей в течение 3 с, кА |
12,5; 20; 25; 31,5 |
|
Номинальный ток электродинамической стойкости главных цепей шкафов КРУ, кА |
32; 51; 65; 81 |

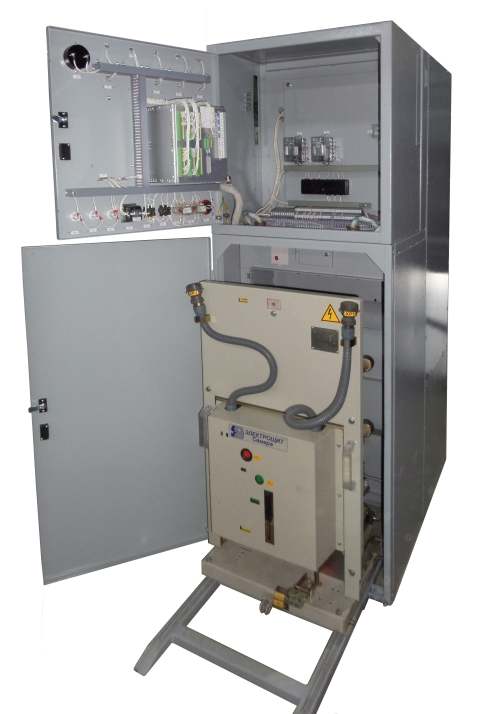

Конструкция шкафа К-104МЭ
Шкаф КРУ состоит из жесткого металлического корпуса. внутри которого размещена аппаратура главных и вспомогательных цепей.
Для безопасности обслуживания и локализации аварий корпус разделен на отсеки металлическими перегородками:
Отсеки сборных шин и линейный имеют доступ сзади и закрываются съемными крышками.
На выкатном элементе монтируются: высоковольтный выключатель с приводом, трансформаторы напряжения. разрядники и другие аппараты (в соответствии со схемой главных цепей).
Отсек высоковольтного выключателя шкафа КРУ по заказу может выполняться как с дверью, так и без нее. При отсутствии двери, выкатной элемент закрывается съемным защитным экраном для того, чтобы обеспечить степень защиты со стороны фасада IP20 при рабочем положении элемента.
При двухрядном расположении шкафов устанавливается шинный мост. Для уменьшения воздействия дуговых коротких замыканий в шкафах К-104МЭ предусматривается установка разгрузочных клапанов с концевыми выключателями, фототиристоров, шкафов дугоуловителей и датчиков устройств на основе оптоволоконной техники.
Устройства релейной защиты размещены в релейных отсеках шкафов КРУ. Релейная защита, автоматика, управление и сигнализация выполняется многофункциональными микропроцессорными устройствами. Допускается исполнение релейной защиты на электромеханических реле. Схемы вспомогательных цепей могут быть также предоставлены заказчиком.
