Шкафы комплектных распределительных устройств серии К-107МЭ служат для приема и распределения электрической энергии трехфазного переменного тока промышленной частоты напряжением 6 и 10 кВ с изолированной или заземленной через дугогасящий реактор нейтралью. Шкафы предназначены для закрытых распределительных устройств подстанций 35, 110 кВ и выше, а также для распределительных пунктов 6(10) кВ с установкой их в утепленных блочно-модульных зданиях
Структура условного обозначения:
К-107МЭ-Х/Х-ХХХ-УЗ
К - Серия шкафа КРУ
107МЭ - Модификация и знак предприятия
X - Номинальное напряжение, кВ
X - Номинальный ток главных цепей, А
для шкафов ТСН - мощность трансформатора, кВА
XXX - Номенклатурный номер схемы главных цепей
УЗ - Климатическое исполнение и категория размещения
По условиям эксплуатации шкафы К-107МЭ соответствуют требованиям:
Шкафы соответствуют требованиям ТУ 3414-006-14950372-2013 Требования по технике безопасности ГОСТ 12.2.007.3-75.
Габаритные размеры шкафов К-107МЭ:
В комплект поставки входят:
|
КЛАССИФИКАЦИЯ К-107МЭ |
|
|
Тип основных шкафов в зависимости от установленной в них аппаратуры |
|
|
Система сборных шин |
одна система сборных шин |
|
Уровень изоляции по ГОСТ 1516.3-96 |
изоляция нормальная |
|
Изоляция токоведущих шин главных цепей |
с неизолированными шинами |
|
Расположение сборных шин |
верхнее расположение сборных шин |
|
Исполнение линейных высоковольтных вводов |
|
|
Род установки |
для установки в электропомещениях |
|
Условия обслуживания |
|
|
Степень защиты оболочек по ГОСТ 14254-96 |
защищенное исполнение IP21 при закрытых дверях |
|
Уровень изоляции ГОСТ 1516.3-96 |
изоляция нормальная |
|
По климатическому исполнению и месту размещения по ГОСТ 15150-90, ГОСТ 15543.1-89 |
категория 3 исполнения У |
|
Наличие выдвижных элементов в шкафах |
|
|
Вид управления |
|
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
|
|
Номинальное напряжение, кВ |
6; 10 |
|
Наибольшее рабочее напряжение, кВ |
7,2; 12 |
|
Номинальный ток сборных шин, А |
1000; 1600; 2000; 3150 |
|
Номинальный ток главных цепей шкафов КРУ, А - с выключателями - с трансформаторами напряжения, силовыми |
630; 1000; 1600 630 |
|
Номинальный ток отключения, кА |
12,5; 20; 25; 31,5 |
|
Ток термической стойкости (кратковременный ток) в течение Зс, кА |
12,5; 20; 25; 31,5 |
|
Номинальный ток электродинамической стойкости главных цепей шкафов КРУ (амплитуда), кА |
32; 51; 65; 81 |

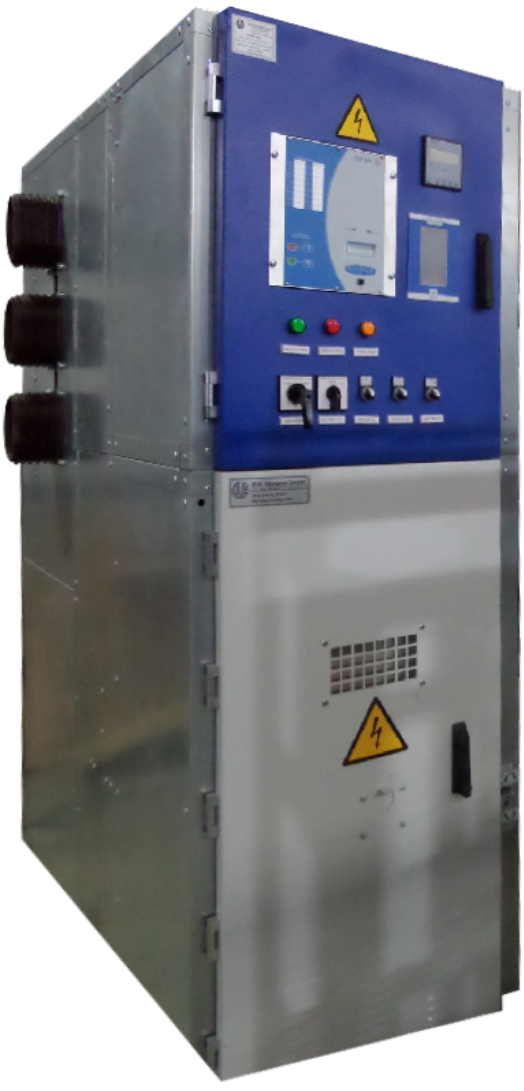

Конструкция шкафа К-107МЭ
Каркас шкафа представляет собой металлическую конструкцию, разделенную вертикальными и горизонтальными перегородками на отсеки: сборных шин, выдвижного элемента, релейный, кабельных присоединений.
Сборные шины находятся в верхней части шкафа. Шкафы КРУ всех типоисполнений стыкуются между собой по сборным шинам. Выдвижной элемент расположен в средней части шкафа и перемещается из фиксированных положений (рабочее, контрольное) при закрытых дверях отсека с помощью ручки перемещения. В ремонтное положение выдвижной элемент перемещается на инвентарную тележку.
Релейный отсек расположен в верхней части шкафа.
Схемы вторичных соединений разработаны на переменном и постоянном (выпрямленном) оперативном токе 220 В. Схемы, включающие в себя цепи защиты, управления, сигнализации, блокировки, АВР, разработаны на базе электромеханических, статических реле и микропроцессорных устройств типа Сириус, Орион, SEPAM, УЗА-10А.2, МТЗ-610 и др.
Возможно изготовление шкафов по схемам заказчика.
В отсеках шкафов предусматривается установка датчиков дуговой защиты.
