Камеры серии КСО-298МЭ служат для приема и распределения электрической энергии трехфазного переменного тока промышленной частоты напряжением 6 и 10 кВ в сетях с изолированной или заземленной через дугогасящий реактор нейтралью. Камеры предназначены для установки в закрытых распределительных устройствах ТП 6(10)/0,4 кВ.
Структура условного обозначения:
КСО-292МЭ - ХХ-У3
КСО -камера сборная одностороннего обслуживания
292МЭ -модификация и знак предприятия
XX -номенклатурный номер схемы и номинальный ток главных цепей
буквенное обозначение схемы:
В -выключатель вакуумный
ТН -трансформатор напряжения
ТСН -трансформатор собственных нужд
А -автоматическое переключение
Р -ручное переключение
УЗ -климатическое исполнение и категория размещения

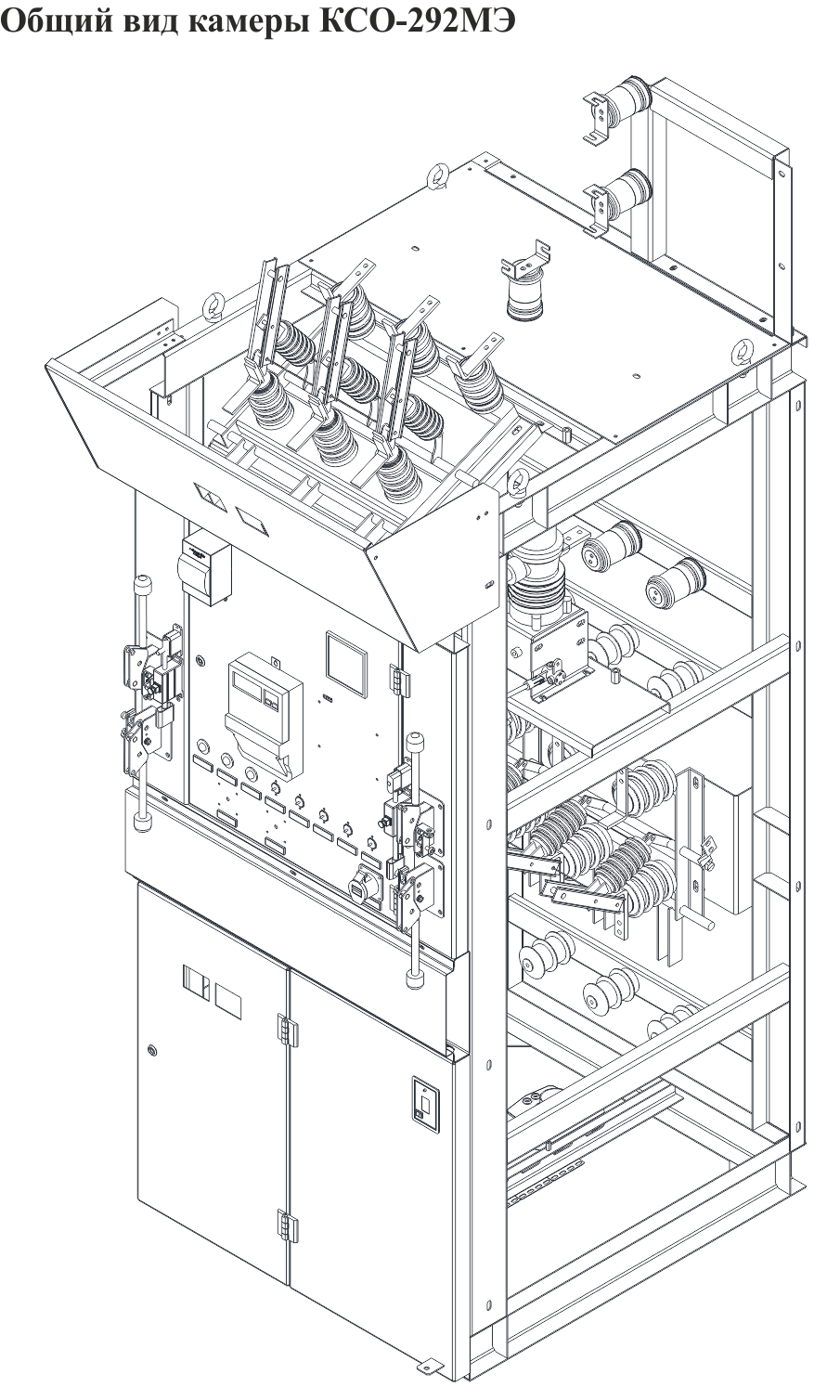

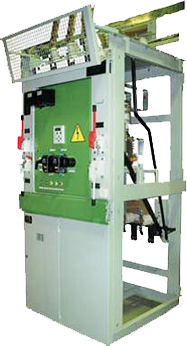

Конструкция камеры КСО-292МЭ
Камера КСО представляет собой металлическую конструкцию, сваренную из гнутых профилей.
Размещение оборудования и аппаратуры, за исключением габаритных размеров камеры такое же, как в камере КСО-298МЭ.
По условиям эксплуатации камеры КСО соответствуют требованиям:
Камеры КСО-292МЭ соответствуют требованиям ТУ 3414-002-149503722-2013. Требования по технике безопасности ГОСТ 12.2.007.3-75

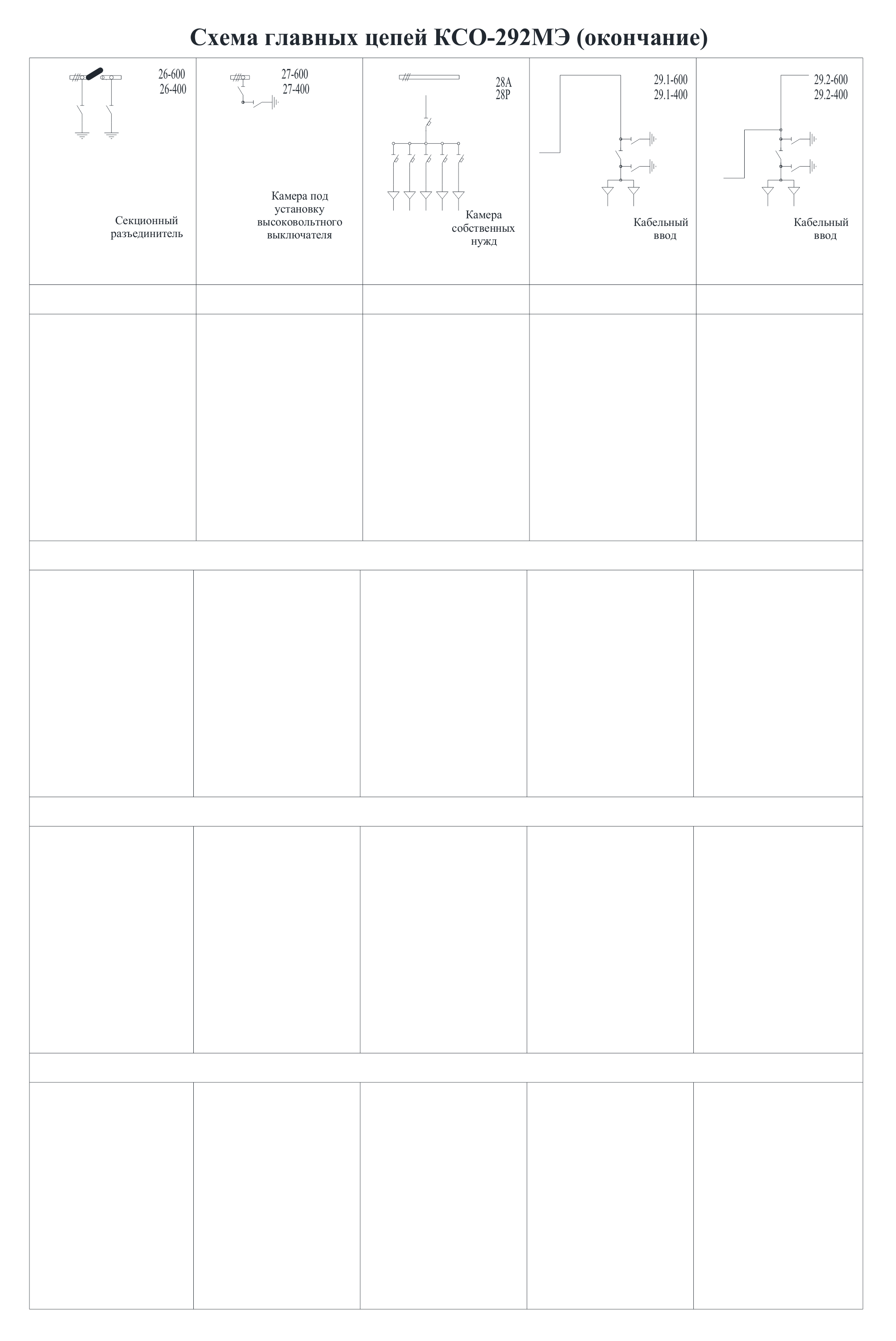

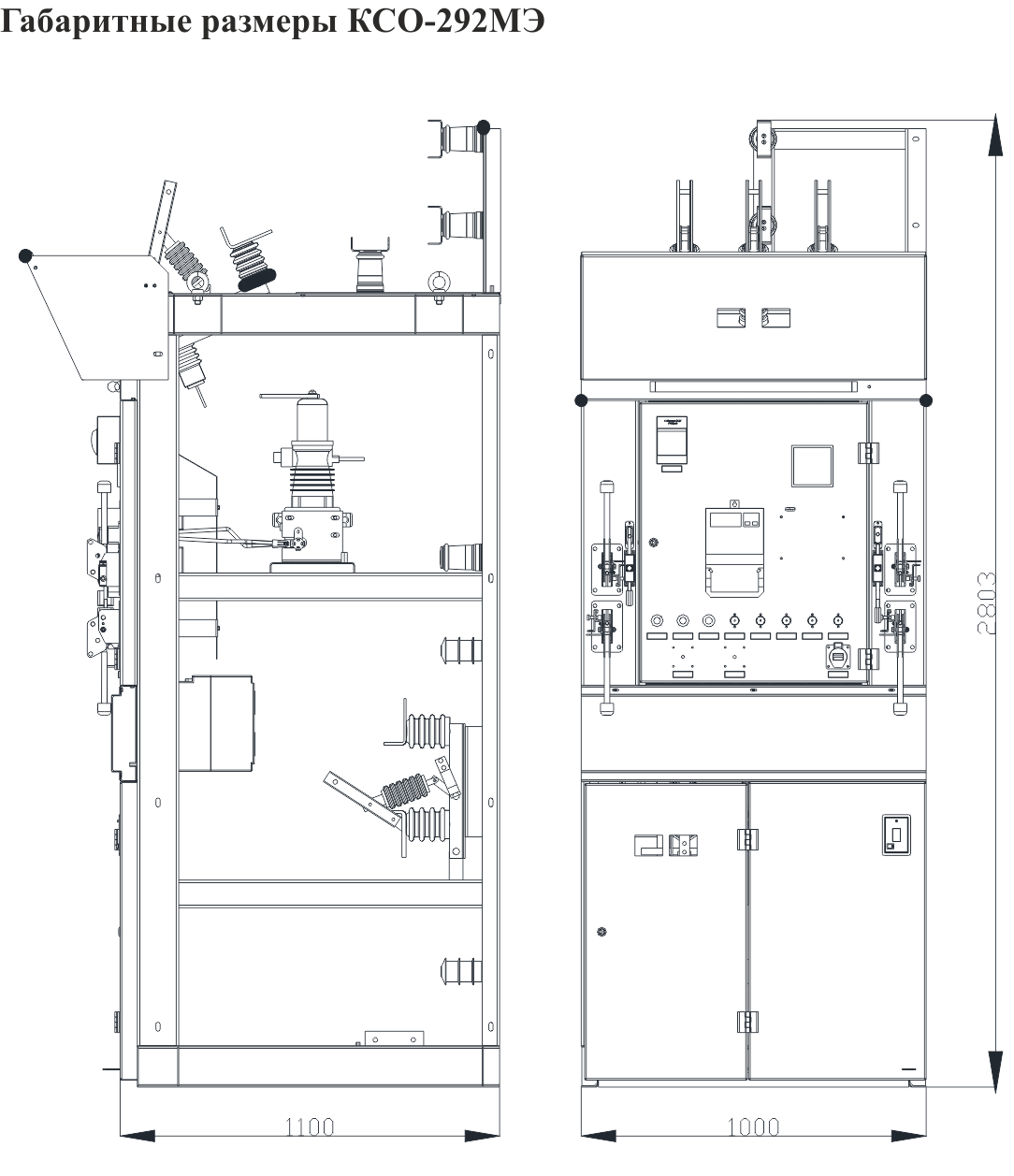

Габаритные размеры камер КСО-292МЭ:
Масса камеры с вакуумным выключателем - 460 кг
В комплект поставки входят:
Заказ камер КСО выполняется по опросному листу с указанием плана расстановки камер в ЗРУ.
|
КЛАССИФИКАЦИЯ КСО-292МЭ |
|
|
Наименование камер КСО в зависимости от установленной в них аппаратуры |
|
|
Система сборных шин |
с одной системой сборных шин |
|
Уровень изоляции ГОСТ 1516.3-96 |
изоляция нормальная |
|
Изоляция ошиновки |
с неизолированными шинами |
|
Исполнение линейных высоковольтных вводов |
с кабельными вводами, с шинными вводами |
|
Род установки |
для установки в электропомещениях |
|
Степень защиты по ГОСТ 14254 |
IP20 для наружных оболочек фасада и боковых сторон камер; IP00 для остальных частей камер. |
|
Условия обслуживания |
с односторонним обслуживанием |
|
По климатическому исполнению и категории размещения по ГОСТ 15150-90, ГОСТ 15543.1-89 |
категория 3 исполнения У |
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
|
|
Номинальное напряжение, кВ |
6; 10 |
|
Наибольшее рабочее напряжение, кВ |
7,2; 12 |
|
Номинальный ток главных цепей, А |
|
|
- с вакуумным выключателем; |
630;1000 |
|
- с выключателем нагрузки |
630 |
|
Номинальный ток сборных шин, А |
630;1000 |
|
Номинальный ток трансформаторов тока, А |
50; 75; 100; 150; 200; 300; 400; 600; 800; 1000 |
|
Номинальный ток отключения, кА |
12,5; 20 |
|
Сквозной ток короткого замыкания, кА |
32; 51 |
|
Ток термической стойкости, кА |
20 |
|
Допустимое время протекания тока |
|
|
термической стойкости, c |
|
|
- для камер с высоковольтными выключателями |
3 |
|
- для камер с выключателем нагрузки и для |
|
|
заземляющих ножей |
1 |
|
Номинальное напряжение вспомогательных цепей, В: |
|
|
- переменного оперативного тока |
220 |
|
- постоянного оперативного тока |
220 |
|
- цепи трансформаторов напряжения |
100 |
|
- цепи освещения внутри камер |
36 |
|
- цепи трансформаторов собственных нужд |
220; 380 |
|
Номинальный ток плавких вставок силового предохранителя, А |
2…100 |
