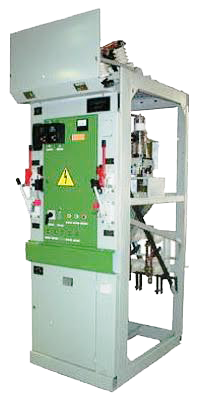

КСО-298МЭ

Камеры серии КСО-298МЭ служат для приема и распределения электрической энергии трехфазного переменного тока промышленной частоты напряжением 6 и 10 кВ в сетях с изолированной или заземленной через дугогасящий реактор нейтралью.
Узнать стоимость
Мы свяжемся с вами
и предоставим всю
необходимую информацию
Получить консультацию
Наш специалист перезвонит вам
и поможет подобрать
оптимальное оборудование
КСО-298МЭ
  • Общие сведения
  • Классификация и технические характеристики
  • Конструкция

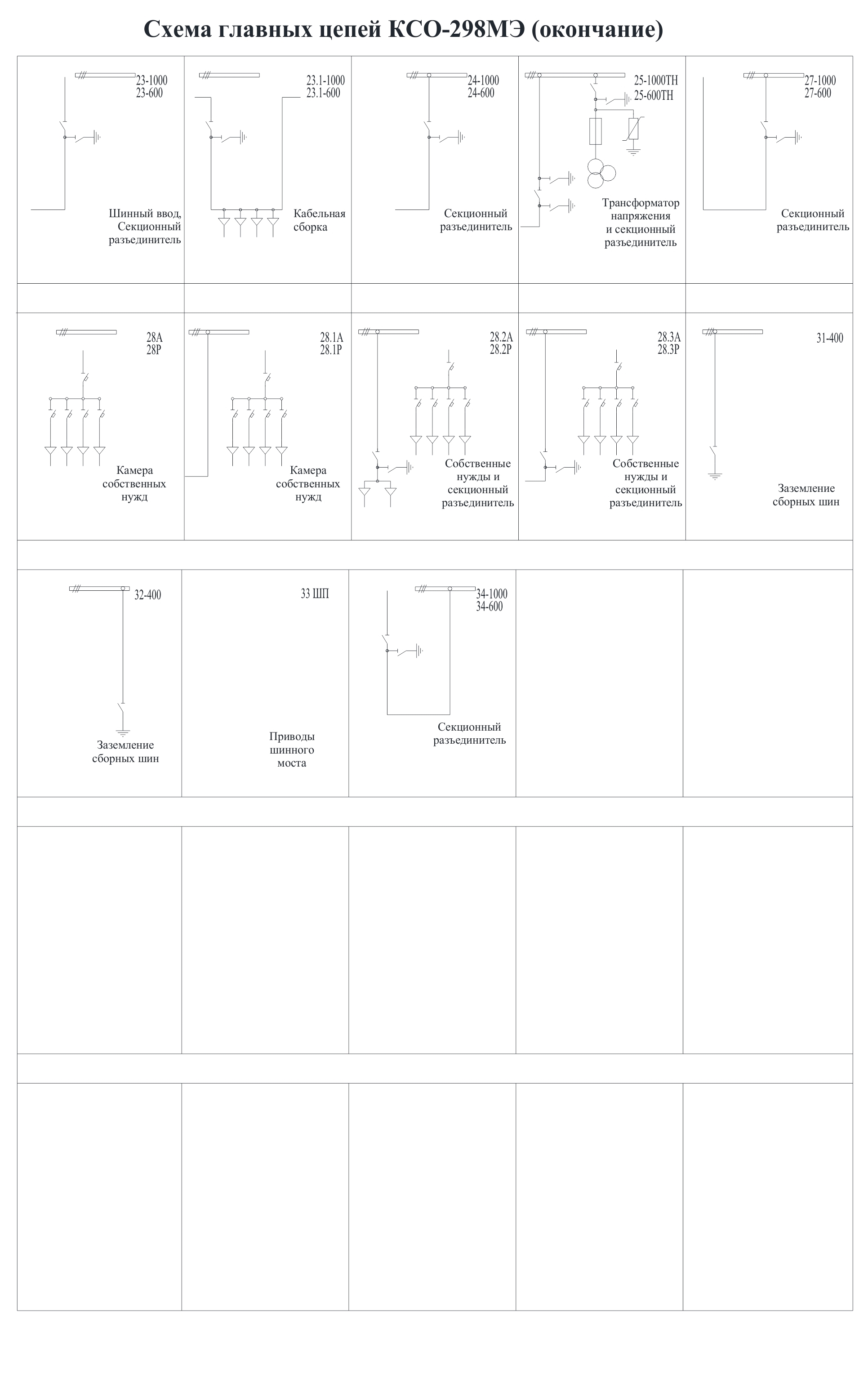

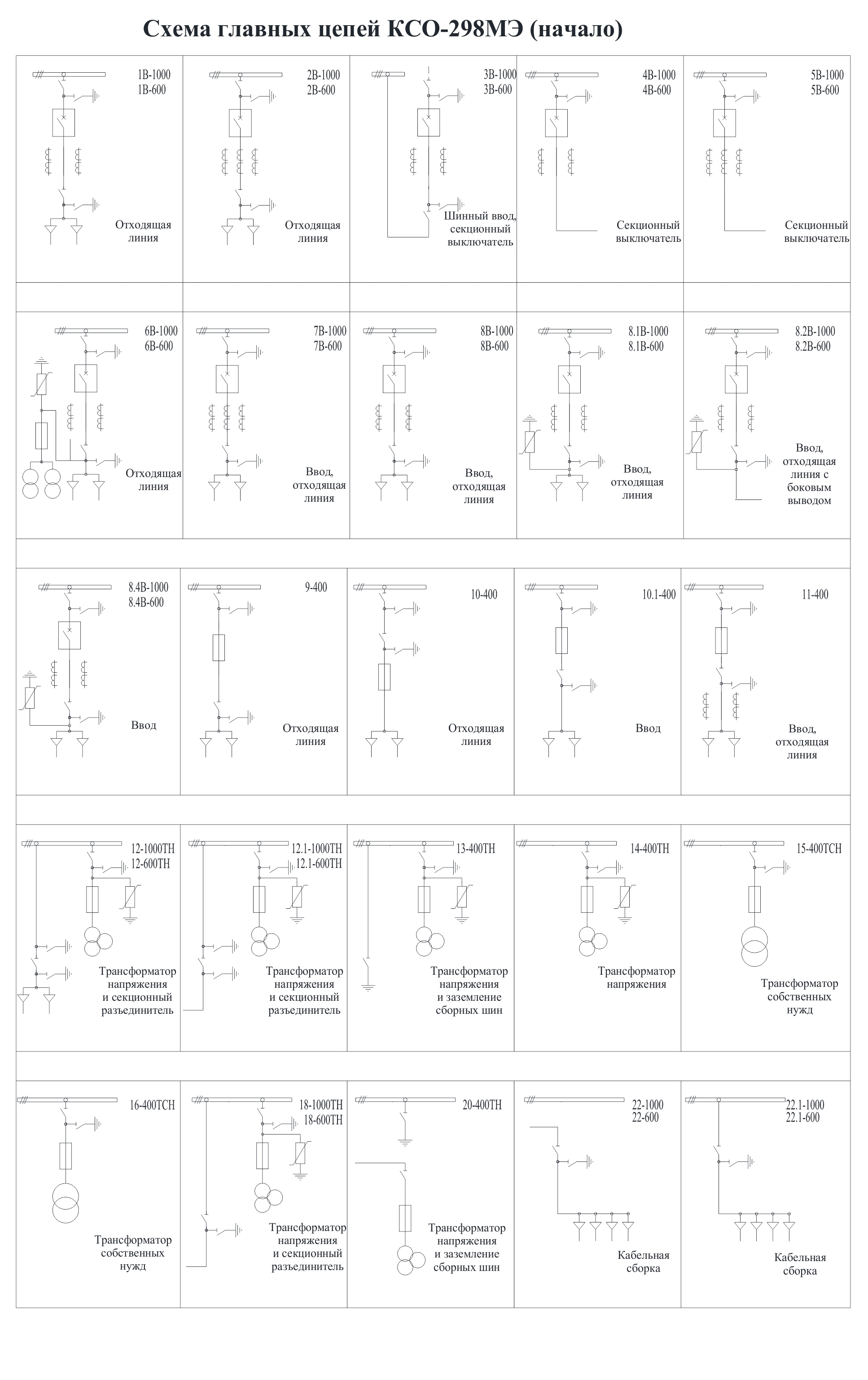

  • Схемы главных цепей
  • Опросный лист

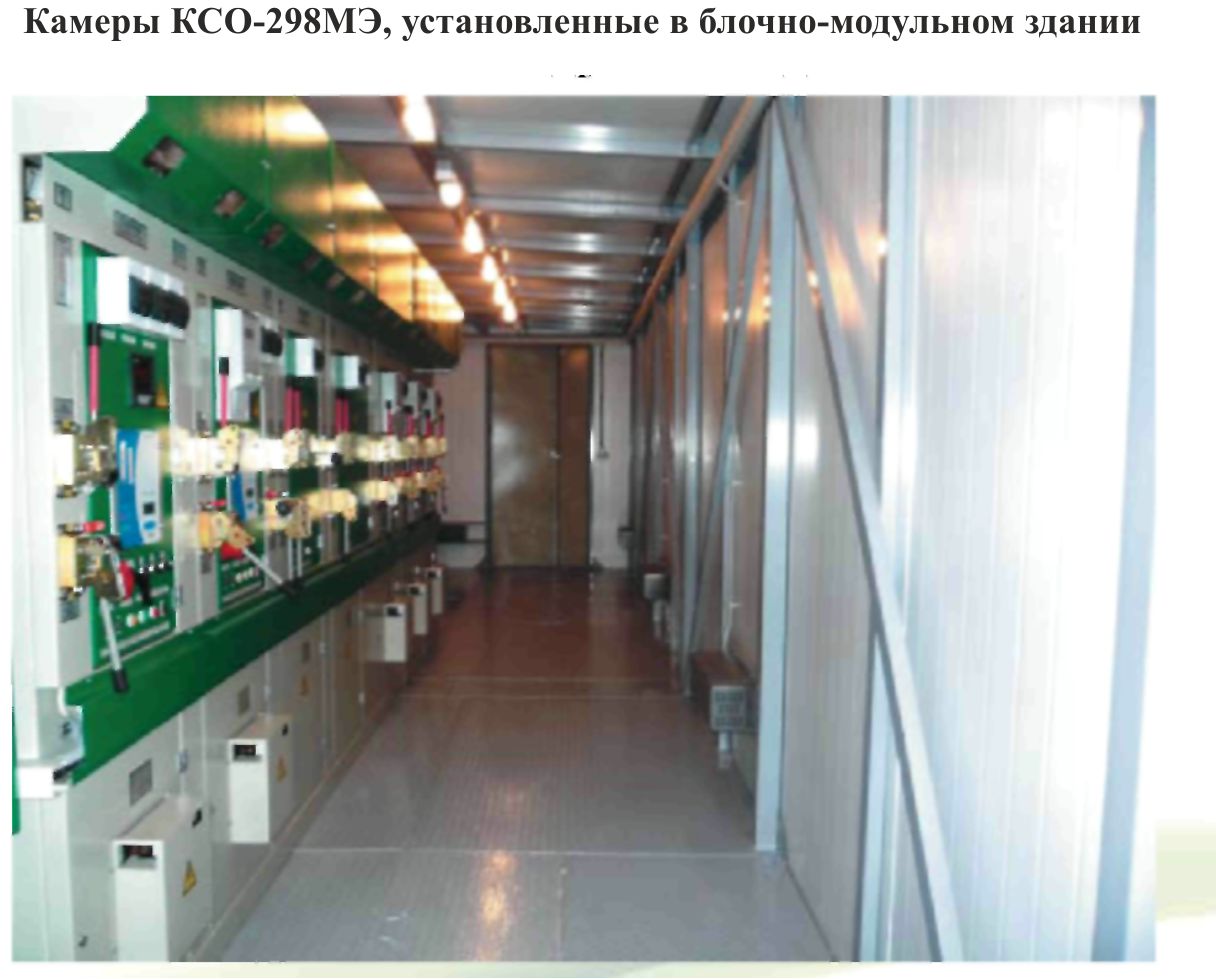

Камеры серии КСО-298МЭ служат для приема и распределения электрической энергии трехфазного переменного тока промышленной частоты напряжением 6 и 10 кВ в сетях с изолированной или заземленной через дугогасящий реактор нейтралью. Камеры предназначены для установки в закрытых распределительных устройствах ТП 6(10)/0,4 кВ и в составе бетонных или блочно-модульных комплектных трансформаторных подстанций.


Структура условного обозначения:

КСО-298МЭ - ХХ-У3
КСО     -Камера сборная одностороннего обслуживания
298МЭ    -Модификация и знак предприятия
XX    -Номенклатурный номер схемы и номинальный ток главных цепей
буквенное обозначение схемы:
В    -выключатель вакуумный
ТН    -трансформатор напряжения
ТСН     -трансформатор собственных нужд
А     -автоматическое переключение
Р     -ручное переключение
УЗ     -климатическое исполнение и категория размещения.


По условиям эксплуатации камеры КСО соответствуют требованиям:

  • высота установки над уровнем моря не более 1000 м.
  • температура окружающего воздуха от -25 °С до +40 °С.
  • окружающая среда взрыво- и пожаробезопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.

Камеры КСО-298МЭ соответствуют требованиям ТУ 3414-002-149503722-2013. Требования по технике безопасности ГОСТ 12.2.007.3-75

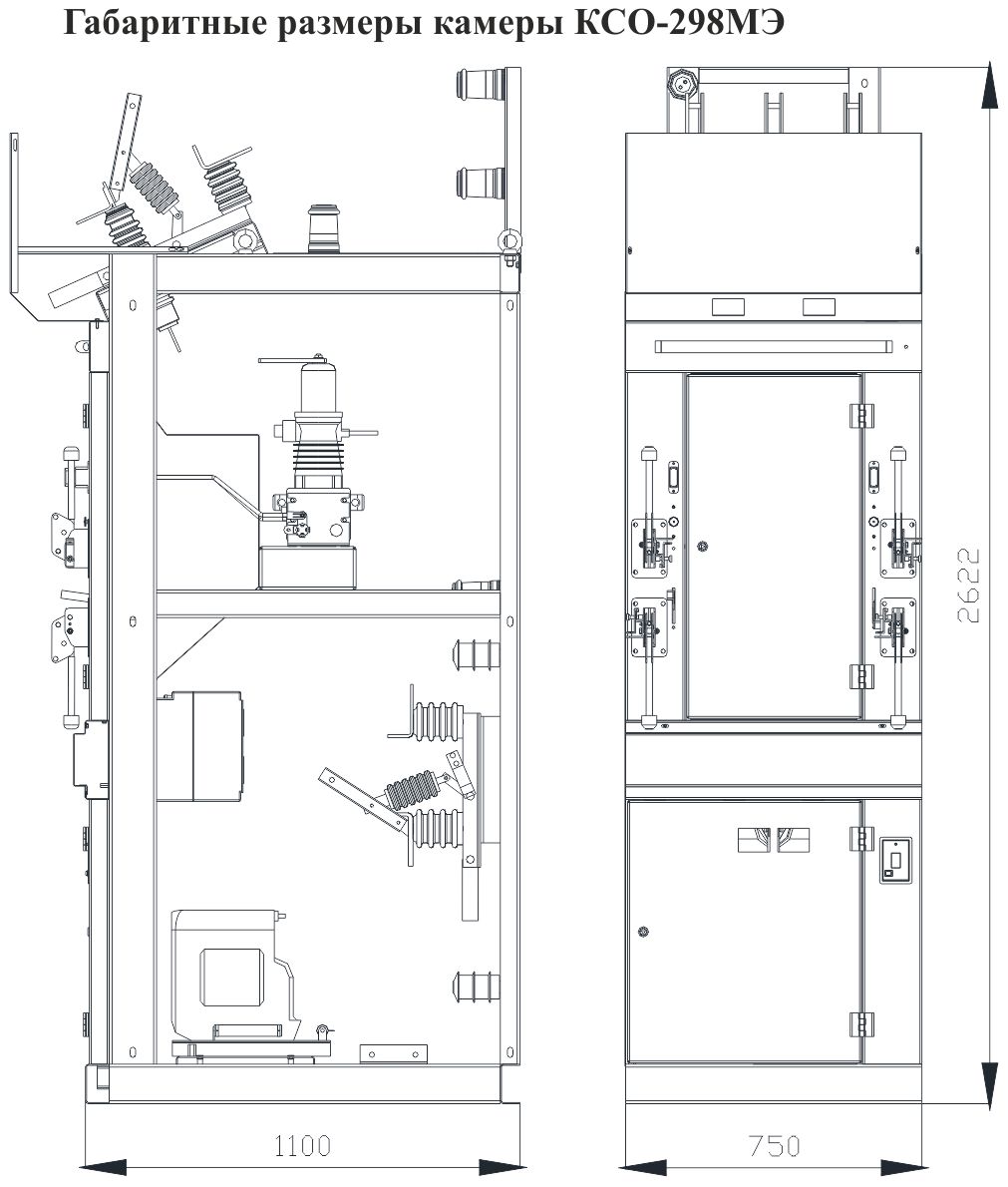

Габаритные размеры камер:

С выключателями на ток 1000 А

  • высота (со сборными шинами) - 2630 мм;
  • глубина (в основании) - 1100 мм;
  • ширина - 750 мм.

С трансформаторами собственных нужд

  • высота (со сборными шинами) - 2630 мм;
  • глубина (в основании) - 1100 мм;
  • ширина - 1000 мм

Камера заземления сборных шин

  • высота (со сборными шинами) - 2630 мм;
  • глубина (в основании) - 1100 мм;
  • ширина - 600 м Масса камеры с вакуумным выключателем - 450 кг


В комплект поставки входят:

  • камеры КСО с аппаратурой главных и вспомогательных цепей в соответствии с заказом,
  • шинные мосты (по заказу),
  • ЗИП на комплектующие изделия;
  • эксплуатационные документы (1 экз)
    • паспорта на камеры КСО, входящие в заказ;
    • руководство по эксплуатации камер КСО;
    • схемы вспомогательных цепей;
    • эксплуатационные документы предприятий-изготовителей основных комплектующих изделий;
    • опросный лист заказчика.

КЛАССИФИКАЦИЯ КСО-298МЭ

Типоисполнение камер КСО в зависимости от установленной в них аппаратуры

  • с вакуумным выключателем,
  • с выключателем нагрузки с силовыми предохранителями или без них,
  • с силовыми предохранителями,
  • с трансформаторами напряжения,
  • с трансформатором собственных нужд,
  • с секционным разъединителем,
  • с кабельными сборками,
  • с низковольтной аппаратурой собственных нужд,
  • комбинированные.

Система сборных шин

с одной системой сборных шин.

Уровень изоляции по ГОСТ 1516.3-96

изоляция нормальная

Изоляция ошиновки

с неизолированными шинами

Исполнение линейных

высоковольтных вводов

  • с кабельными вводами;
  • с шинными вводами

Род установки

для установки в электропомещениях

Степень защиты по ГОСТ 14254

IP20 - для наружных оболочек фасада и

боковых стенок;

IP00 - для остальных частей камер.

Условия обслуживания

с односторонним обслуживанием

По климатическому исполнению

и месту размещения по

ГОСТ 15150-90, ГОСТ 15543-70



категория 3 исполнения У





ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Номинальное напряжение, кВ

6; 10

Наибольшее рабочее напряжение, кВ

7,2; 12

Номинальный ток главных цепей, А:

  • с высоковольтным выключателем
  • с выключателем нагрузки

630; 1000 630

Номинальный ток трансформаторов тока, А

50; 75; 100; 150; 200; 300; 400; 600; 800; 1000

Номинальный ток сборных шин, А

630; 1000

Номинальный ток шинных мостов, А

630; 1000

Номинальный ток отключения:

  • высоковольтного выключателя, кА
  • выключателя нагрузки, А

12,5; 20

630

Ток электродинамической стойкости главных цепей, кА*

32;  51

Ток термической стойкости, кА

12,5; 20

Время протекания тока термической стойкости, с:

  • для камер с высоковольтным выключателем
  • для камер с выключателем нагрузки и для заземляющих ножей

3

1

Номинальное напряжение вспомогательных цепей, В: - защиты, управления и сигнализации постоянного и переменного тока

  • цепей трансформаторов напряжения
  • цепей освещения внутри камер

220

100

36

Цепи трансформаторов собственных нужд, В

220; 380



Конструкция камеры КСО-298МЭ

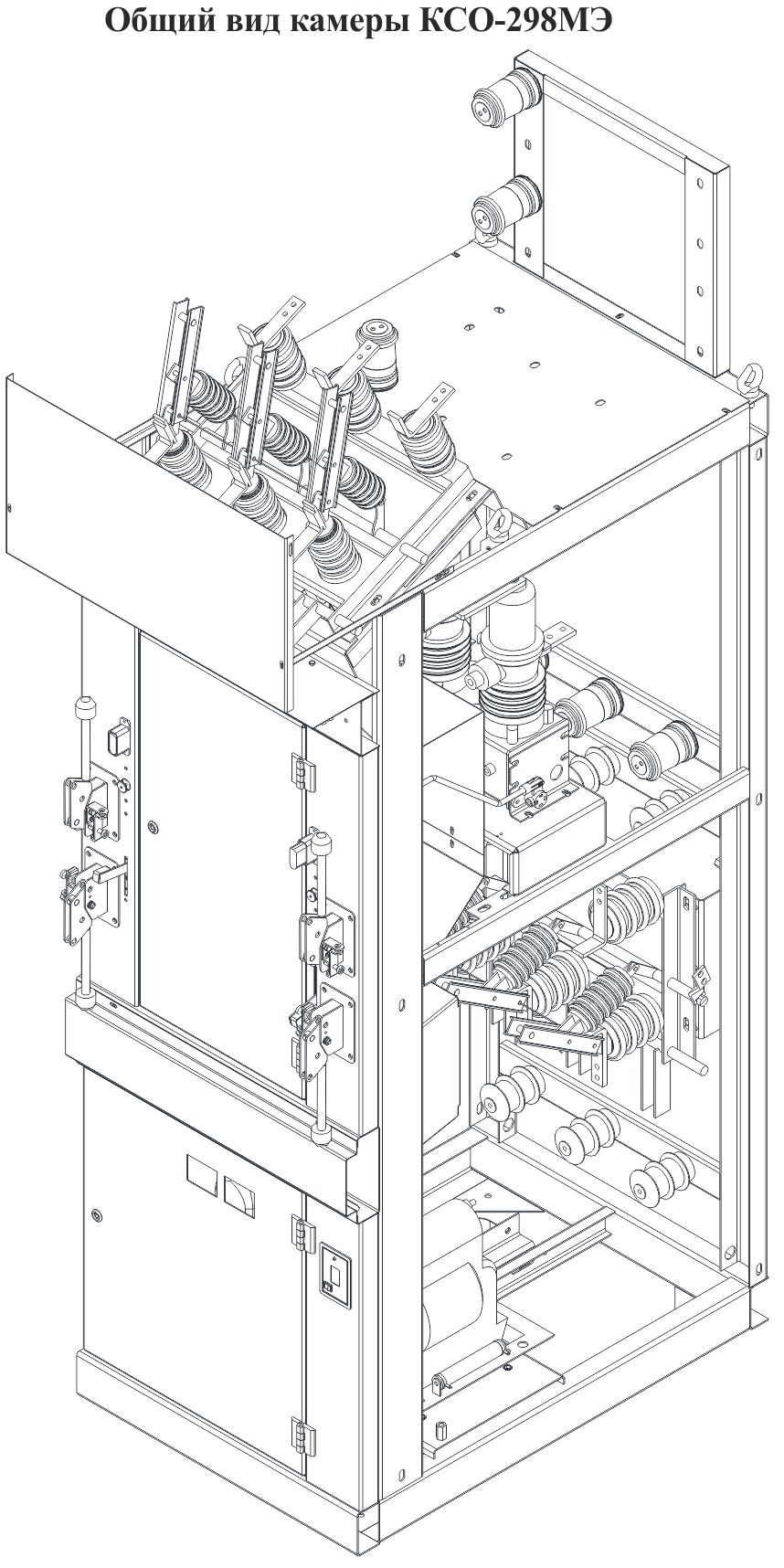

Камера КСО представляет собой сварную металлическую конструкцию. Внутри камеры устанавливается аппаратура главных цепей, на фасаде камеры - приводы главных и заземляющих ножей разъединителей, аппаратура вспомогательных цепей. В верхней части камер монтируются сборные токоведущие шины.

Доступ внутрь камер возможен через две двери – верхнюю и нижнюю. Через верхнюю дверь обеспечивается доступ к выключателю, трансформаторам тока, напряжения, предохранителям; через нижнюю дверь - к линейному разъединителю, силовым кабелям, силовому трансформатору, разрядникам или ограничителям перенапряжений.

Между дверью с аппаратурой вспомогательных цепей и высоковольтным выключателем установлен съемный металлический лист, предотвращающий свободный доступ к токоведущим частям, которые могут быть под напряжением. Через смотровые окна предусмотрен обзор внутренней части камер. Двери камер имеют замки, запирающиеся одним ключом.

Сборные шины, шинные и секционные разъединители имеют с фасадной стороны камер ограждение для защиты обслуживающего персонала от случайного прикосновения.

Верхняя дверь камеры служит панелью, на которой смонтированы приборы вспомогательных цепей (реле защиты, управления, сигнализации, приборы учета и измерения). Аппаратура релейной защиты, автоматики и управления устанавливается любых производителей - по выбору заказчика.

Схемы вторичных соединений разработаны на основе типовых работ ведущих проектных организаций и заводов – разработчиков оборудования и микропроцессорных устройств. При необходимости схемы вторичных соединений высылаются заказчику до начала изготовления ячеек и согласовываются дополнительно.

Каналом для междушкафных связей и магистральных цепей оперативного питания, цепей управления и сигнализации служит короб, расположенный в средней части камер КСО.

В камерах КСО с кабельными вводами имеется возможность концевой разделки одного или двух трехфазных кабелей сечением до 240 мм?, а также однофазных кабелей с пластмассовой изоляцией сечением до 500 мм?.

Заказ     камер     КСО     выполняется     по опросному листу.







Скачать форму опросного листа

Характеристика

Ответы заказчика

  1. Количество однотипных КСО

шт.

  1. Номинальное напряжение КСО, кВ
  1. Номинальный ток сборных шин, А
  1. Вид оперативного тока вспомогательных цепей
  1. Порядковый номер камеры в РУ

  1. Назначение камеры (по сетке схем главных цепей)

  1. Номинальный ток камеры, А
  1. Разъединители

8.1. Шинный разъединитель

Другие

8.2. Линейный разъединитель

Другие

  1. Заземлитель

Другие

  1. Выключатель

(А)

Другие

  1. Трансформатор тока

Другие

  1. Трансформатор тока нулевой

Другие

  1. Трансформатор напряжения

Другие

  1. Ограничители перенапряжения

Марка ограничителя (если необходим)

  1. Высоковольтные предохранители, А

Марка предохранителя ,А  шт

  1. Защита



16.1 Микропроцессорная защита

Сириус Серия

Орион Серия

МТЗ Серия

УЗА Серия

МРЗС Серия

PREMKO Серия

РС-80 Серия

РС-83 Серия

Другие Серия

16.2. Релейно – механическая защита

МТЗ

Другие

МТО

Другие

Земля

Другие

Перегрузка

Другие

  1. Наличие АВР
  1. Блок управления
Марка блока управления (если необходим)

  1. Блок питания

Марка блока питания (если необходим)

  1. Учет

Марка счетчика

Контактные данные для связи и дополнительные требования заказчика
