Камеры серии КСО-366МЭ предназначены для приема и распределения электрической энергии трехфазного переменного тока промышленной частоты 50 Гц напряжением 6 и 10 кВ в сетях с изолированной или заземленной через дугогасящий реактор нейтралью. Камеры КСО предназначены для установки в закрытых распределительных устройствах трансформаторных подстанций 6(10)/0,4 кВ.
Структура условного обозначения:
КСО-366МЭ-ХХ-УЗ
КСО -Камера сборная одностороннего обслуживания
366МЭ -Модификация и знак предприятия
XX -Номенклатурный номер схемы и номинальный ток главных цепей
буквенное обозначение:
А -автоматический привод выключателя нагрузки
Н -неавтоматический привод (ручной) выключателя нагрузки
УЗ - Климатическое исполнение и категория размещения
По условиям эксплуатации камеры КСО соответствуют требованиям:
Камеры КСО-366МЭ соответствуют требованиям ТУ 3414-002-149503722-2013
Требования по технике безопасности ГОСТ 12.2.007.3-75.

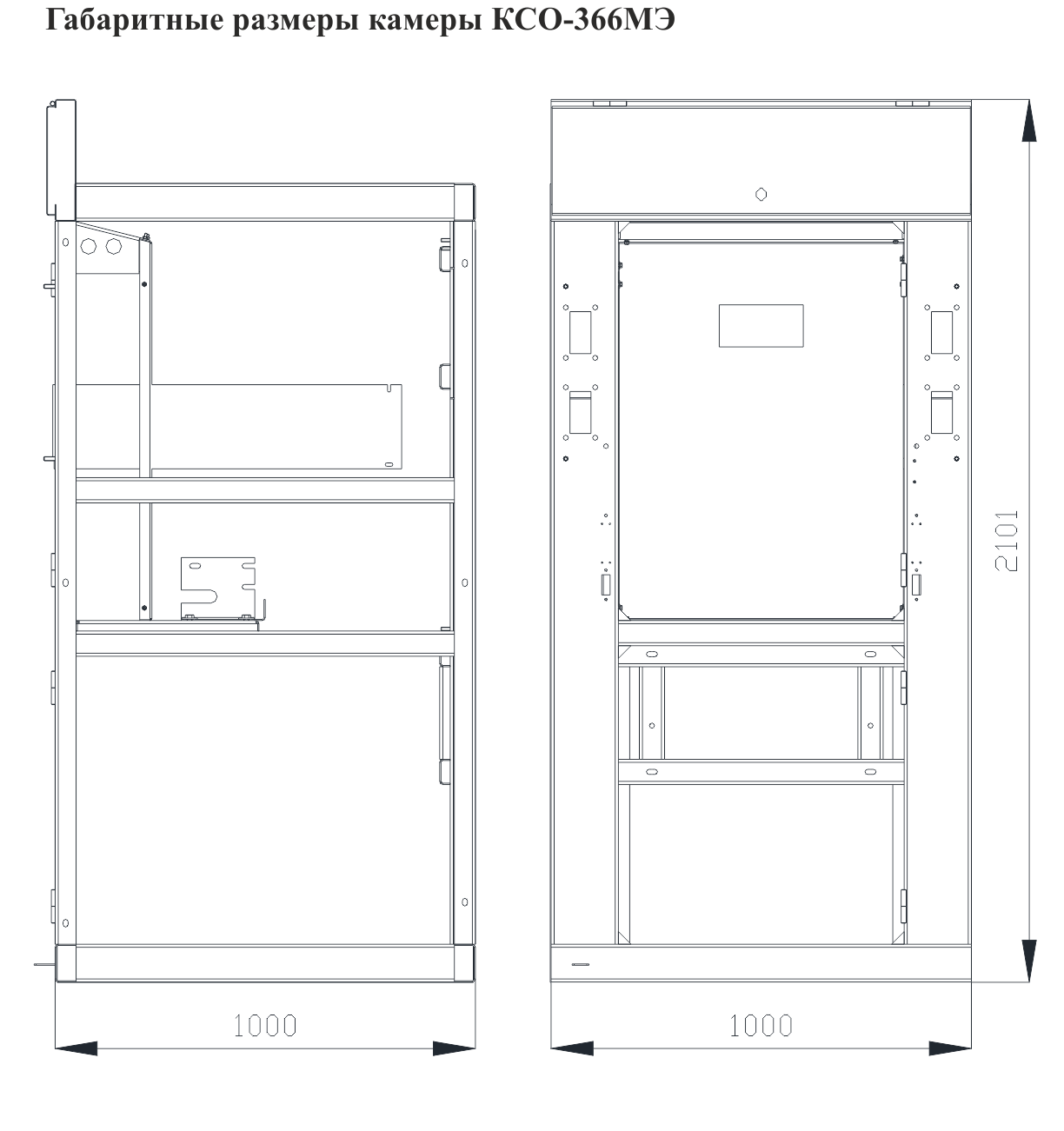

Габаритные размеры камер:
Масса камер:
В комплект поставки входят:
|
КЛАССИФИКАЦИЯ КСО-366МЭ |
|
|
Наименование камер КСО в зависимости от установленной в них аппаратуры |
|
|
Система сборных шин |
с одной системой сборных шин. |
|
Уровень изоляции по ГОСТ 1516.3-96 |
изоляция нормальная |
|
Изоляция ошиновки |
с неизолированными шинами |
|
Исполнение линейных высоковольтных вводов |
с кабельными вводами |
|
Род установки |
для установки в электропомещениях |
|
Степень защиты по ГОСТ 14254 |
IP20 для наружных оболочек фасада и боковых стенок. |
|
Условия обслуживания |
с односторонним обслуживанием |
|
По климатическому исполнению и месту размещения по ГОСТ 15150-90, ГОСТ 15543-70 |
категория 3 исполнения У |
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
|
|
Номинальное напряжение, кВ |
6; 10 |
|
Наибольшее рабочее напряжение, кВ |
7,2; 12 |
|
Номинальный ток главных цепей, А |
400; 630 |
|
Номинальный ток отключения выключателя нагрузки при cosφ>=0,7, А |
400;630 |
|
Наибольший ток отключения выключателя нагрузки при cos φ>=0,7, А |
800 |
|
Номинальный ток предохранителей, А |
2-160 |
|
Номинальный ток сборных шин, А |
400; 630 |
|
Номинальный ток шинных мостов, А |
400; 630 |
|
Ток термической стойкости в течение 1с, кА |
10 |
|
Ток электродинамической стойкости главных цепей, кА |
25 |
|
Номинальное напряжение цепей освещения на переменном токе, В |
36 |

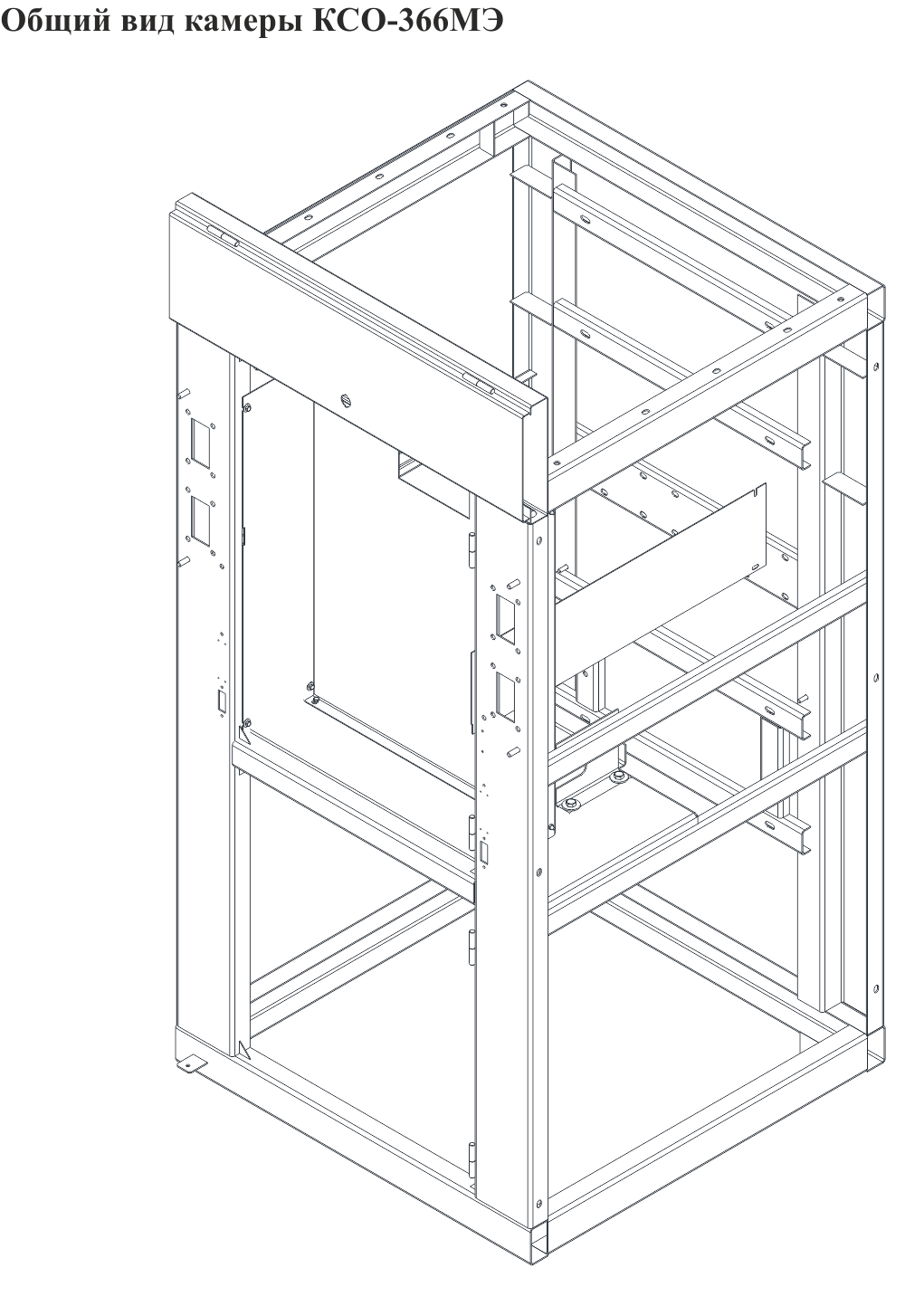

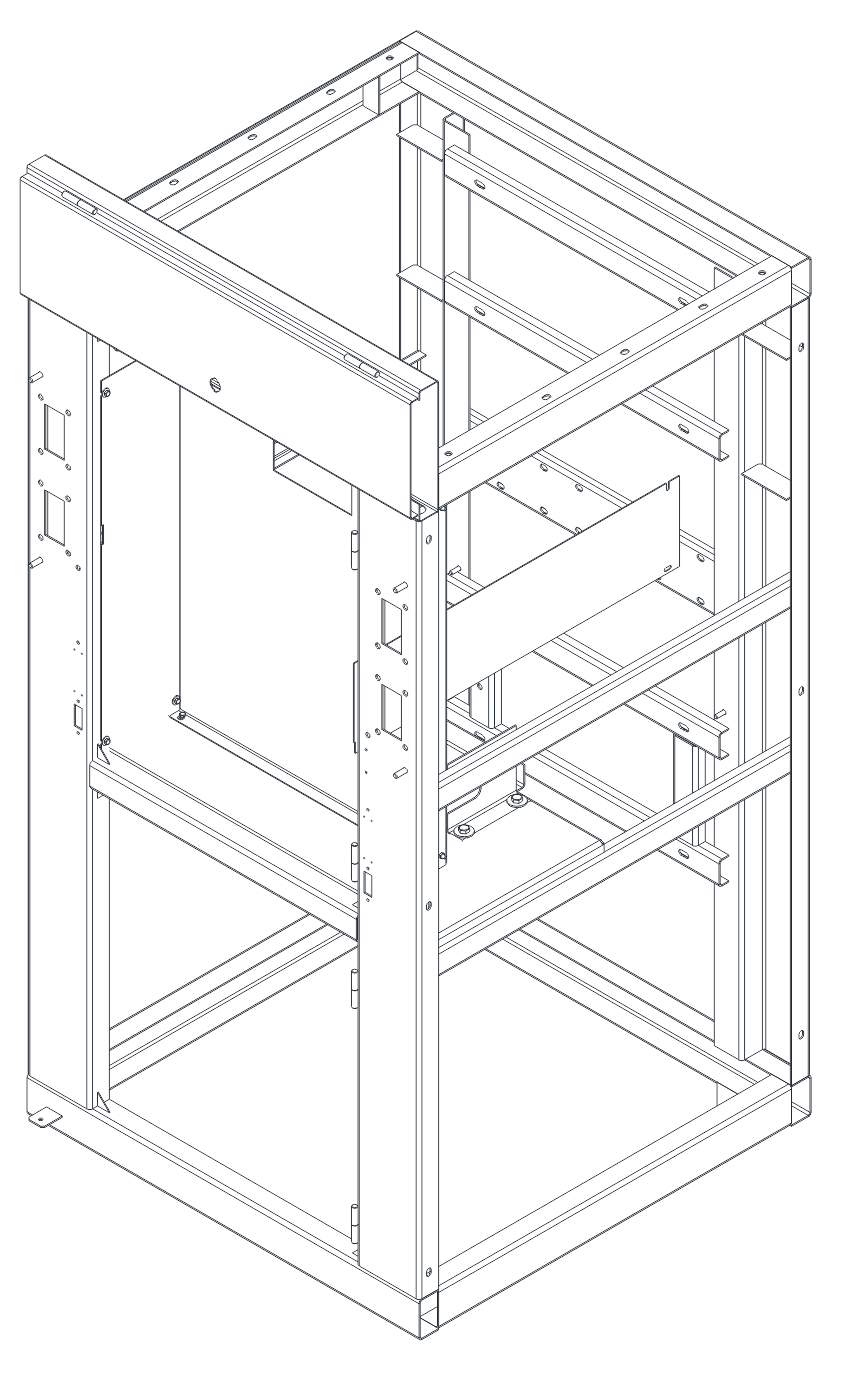

Конструкция камеры КСО-366МЭ
Камера КСО представляет собой сварную металлическую конструкцию. Внутри камеры устанавливается аппаратура главных цепей (выключатели нагрузки, разъединители, трансформаторы тока, напряжения и др.), на фасаде камеры -рукоятки приводов выключателей нагрузки и разъединителей. В верхней части камер монтируются сборные токоведущие шины.
Доступ в камеру КСО обеспечивается через дверь. На двери имеется смотровое окно для обзора внутренней зоны. На дверях установлены замки, которые закрываются одним ключом.
Вверху на фасаде камеры КСО расположен короб, в котором прокладываются магистрали вспомогательных цепей и установлены клеммные зажимы.
В камерах КСО предусмотрена блокировка открывания двери при отключенных заземляющих ножах.
Выключатели нагрузки и разъединители с заземляющими ножами снабжены механической блокировкой, которая не позволяет включить заземляющие ножи при включенном разъединителе или выключателе нагрузки, и не позволяет включить разъединитель или выключатель нагрузки при включенных заземляющих ножах. Кроме того, привода всех заземляющих ножей секционных камер и камер заземления сборных шин снабжены устройством, позволяющим запирать привода в обоих положениях висячим замком.
При наличии в распредустройстве двух вводов, рабочего и резервного, может быть выполнено однократное автоматическое включение резервного питания (АВР).
