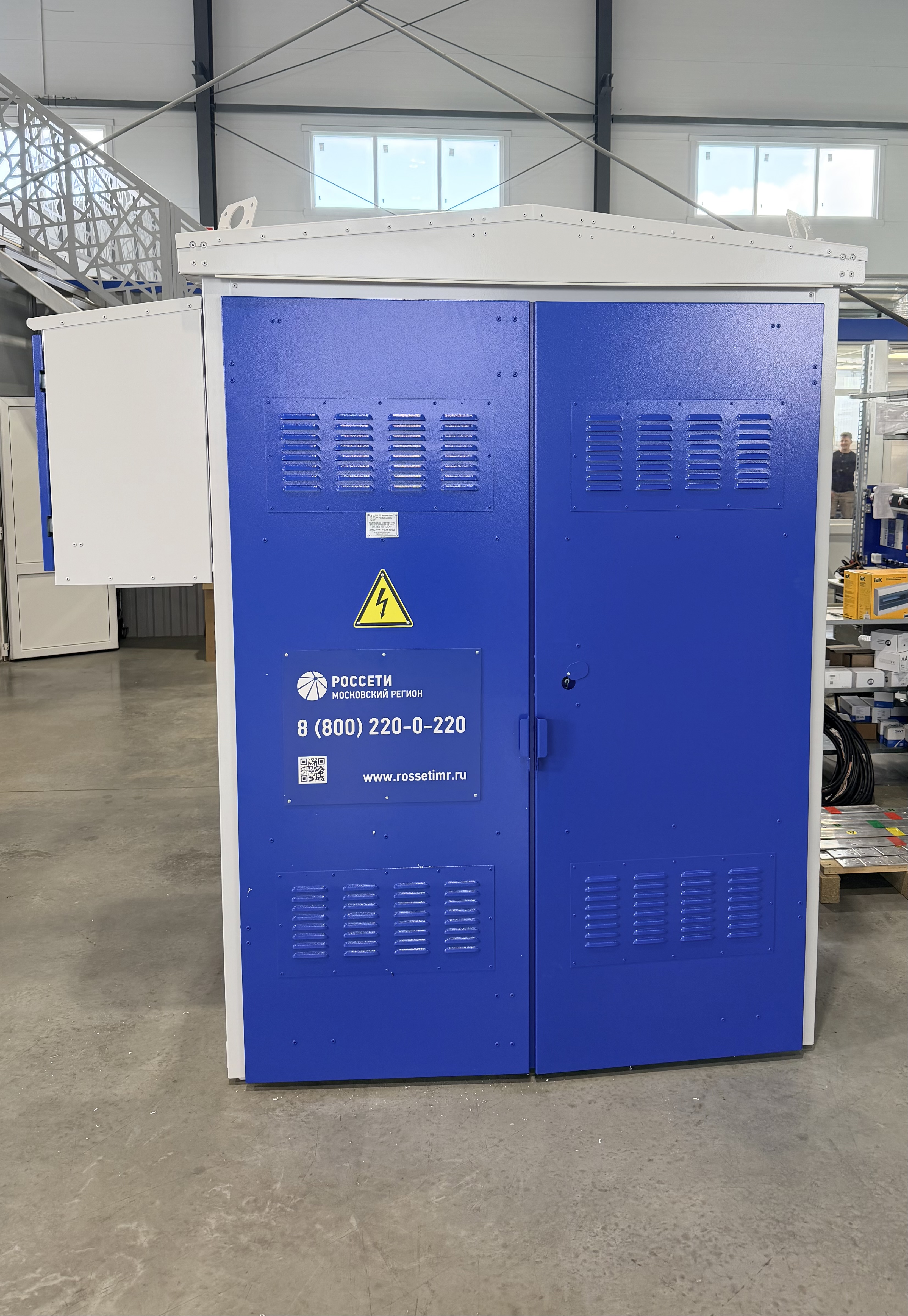

КТП Киоскового типа из оцинкованной стали

Структура условного обозначения:
X КТПК-П-МЭ-ХХ-ХХ-Х/Х/Х-ХХ
Х- число применяемых трансформаторов: 2 - для двухтрансформаторной КТП, число не указывается - при одном трансформаторе
КТПК    - комплектная трансформаторная подстанция киосковая
П    - проходная (для тупиковой буква не ставится)
МЭ    - знак принадлежности предприятия-изготовителя
X    - высоковольтный ввод (В - воздушный, К - кабельный)
X    - низковольтный вывод (В - воздушный, К - кабельный)
X    - типоисполнение: 1- без вв. выключат. 2- с вв. выключателем.
X    - мощность силового трансформатора, кВА
X    - номинальное напряжение трансформатора на стороне ВН, кВ
X    - номинальное напряжение на стороне НН, кВ
XX - климатическое исполнение и категория размещения

По условиям эксплуатации КТП соответствуют требованиям:

• высота над уровнем моря - не более 1000 м;
• температура окружающего воздуха - от минус 40°С до плюс 40°С;
• окружающая среда - невзрывоопасная, не содержащая токопроводящей пыли, агрессивной пыли и паров в концентрациях, разрушающих металлы и изоляцию;
• скорость ветра до 36 м/сек при отсутствии гололеда;
• скорость ветра до 15 м/сек при гололеде с толщиной стенки льда до 20 мм.

КТП не предназначены для:

• работы в условиях тряски, вибрации, ударов;
• ввода питания со стороны низшего напряжения. Соответствуют требованиям ТУ 3412-003-149503722-2013

Масса КТПК с трансформатором: 63 кВА - 1200 кг; 630 кВА - 3800 кг;
Масса 2КТПК с трансформатором 630 кВА - 8000 кг

Комплектация КТПК

• УВН, трансформатора, РУНН;
• детали, демонтированные для транспортировки
• эксплуатационные документы (1 экз)
  • паспорт на КТПК;
  • руководство по эксплуатации КТПК;
  • схемы вспомогательных цепей;
  • эксплуатационные документы предприятий-изготовителей основных комплектующих изделий;
  • опросный лист заказчика.

Заказ КТПК выполняется по опросному листу.

КТПК состоит из нескольких отсеков:

• УВН - ввод высокого напряжения. В УВН устанавливается разъединитель РВЗ и высоковольтные предохранители или выключатель нагрузки типа ВНА с предохранителями. В отсеках УВН есть дополнительная дверь и система механических блокировок;
• Отсек силового трансформатора: согласно ПУЭ устанавливается защитное ограждение;

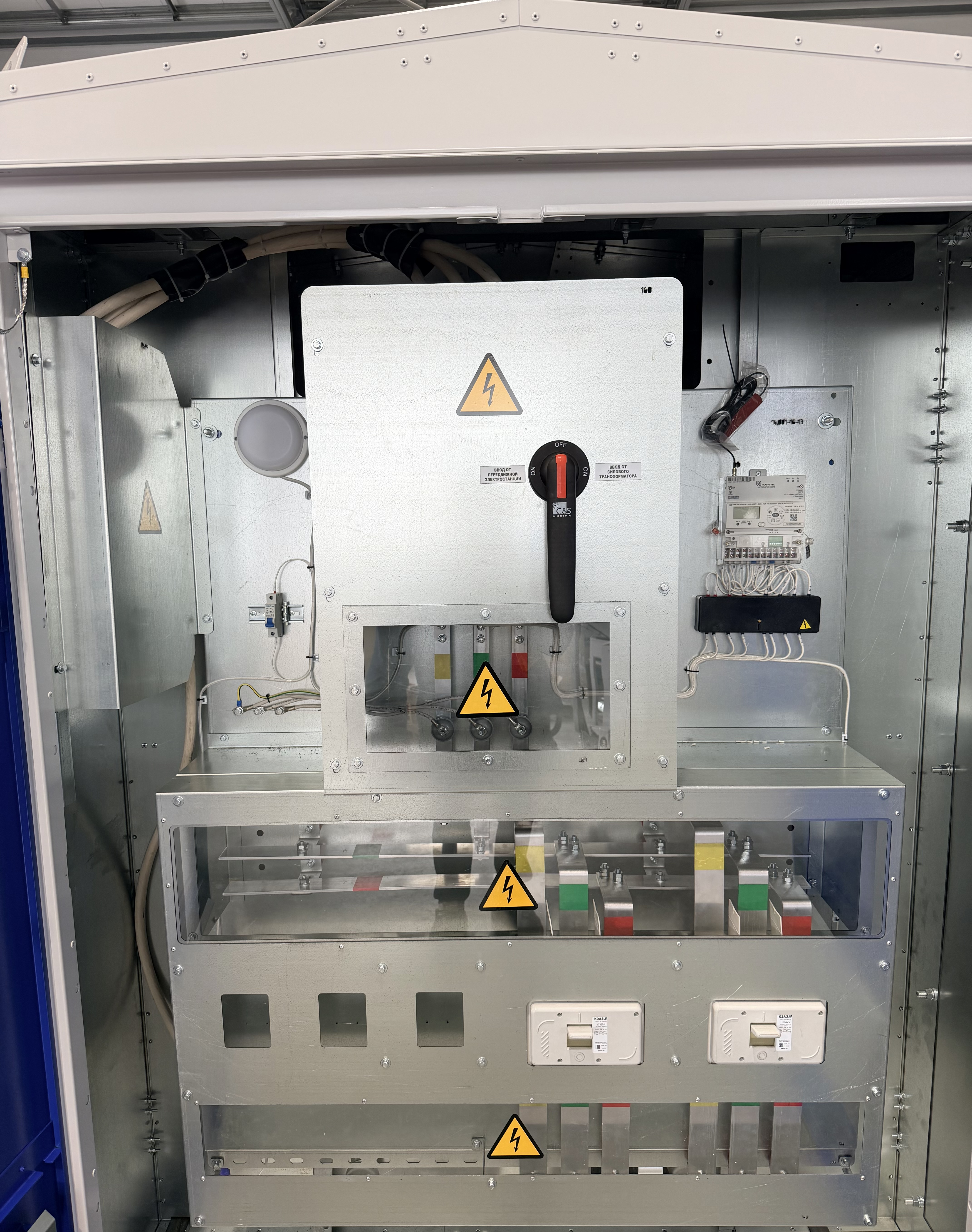

• РУНН - РУ 0,4 кВ с аппаратурой ввода и отходящих линий стационарной установки;

По способу подключения к сети КТПК выполняются тупикового и проходного типов с кабельными и воздушными вводами и выводами в различных сочетаниях.

Ввод от трансформатора на шины 380 В осуществляется через рубильник или автоматический выключатель, от шин через автоматические выключатели подключены отходящие линии для питания потребителей и линия уличного освещения.

Для подключения кабельными линиями предусмотрены отверстия в днище корпуса, для подключения воздушными линиями предусмотрены башни с установленными на них изоляторами. Оборудование КТП защищено от перенапряжений высоковольтными и низковольтными вентильными разрядниками (для КТП с воздушными линиями).

Подстанция    комплектуется    приборами измерений, сигнализации и учета электроэнергии. Двухтрансформаторная КТПК комплектуется аппаратурой АВР по заказу.

В КТПК имеются блокировки в соответствии с требованиями ПУЭ. На дверях всех отсеков присутствуют информационные таблички.

КТПК устанавливается на утрамбованной выровненной площадке непосредственно на грунт или на фундамент любого типа. При установке на высокий фундамент предусматривается поставка лестниц и площадок. При установке на грунт рекомендуется сделать щебеночную подсыпку.

Количество и номинальные токи отходящих линий определяются мощностью трансформаторов

Габаритные размеры КТПК В зависимости от типоисполнения

Габаритные размеры 100-400 кВА

Габаритные размеры 630-1000 кВА
