КТПП-МЭ (промышленного типа)
  • Общие сведения
  • Классификация и технические характеристики
  • Конструкция
  • Схемы главных цепей

КТП предназначены для приема электрической энергии трехфазного переменного тока на напряжении 6 или  10 кВ частотой 50 Гц, транзита, преобразования и распределения электроэнергии на напряжении 0,4 кВ. Применяются в системах электроснабжения промышленных предприятий и цехов для установки внутри помещений. КТПП можно устанавливать также в блочно-модульное здание из сэндвич-панелей.

Структура условного обозначения: X КТПП- МЭ - Х/Х/Х-У3
X - Число применяемых трансформаторов: 2 - для двухтрансформаторной КТП, число не указывается - при одном трансформаторе
КТПП - Комплектная трансформаторная подстанция промышленная
МЭ   -   Знак принадлежности предприятия-изготовителя
X   - Мощность силового трансформатора, кВ-А
X   - Номинальное напряжение трансформатора на стороне ВН, кВ
X   - Номинальное напряжение на стороне НН, кВ
УЗ - Климатическое исполнение и категория размещения

По условиям эксплуатации КТП соответствуют требованиям:

  • высота установки над уровнем моря - до 1000м;
  • температура окружающего воздуха от - 40°С до + 40°С;
  • относительная влажность воздуха не более 80% при температуре 20°С;
  • невзрывоопасная, не содержащая химически активных газов и паров в концентрациях, разрушающих металлы и изоляцию;
  • группа условий эксплуатации КТП в части воздействия механических факторов внешней среды - М2 по ГОСТ 17516-72.

КТП не предназначены для работы:

  • в местах, подверженных сильной тряске, вибрации и ударам;
  • на передвижных установках;
  • ввода питания со стороны низкого напряжения Соответствуют требованиям ТУ 3412-003-149503722-2013.

Комплектация КТПП:

  • шкафы УВН;
  • шкафы РУНН;
  • трансформаторы силовые (1 или 2);
  • шинопроводы и кожухи, предусмотренные конструкцией (по заказу);
  • шкафы учета (по заказу);
  • шкаф сигнализации (по заказу);
  • приспособления для подъема и съема автоматических выключателей (по заказу).
  • эксплуатационные документы (1 экз)
    • паспорт на КТПП;
    • руководство по эксплуатации КТПП;
    • схемы вспомогательных цепей;
    • эксплуатационные документы предприятий-изготовителей основных комплектующих изделий;
    • опросный лист заказчика.

КЛАССИФИКАЦИЯ КТПП

По типу силового трансформатора

  • с масляным трансформатором;
  • с трансформатором с негорючим жидким диэлектриком;
  • с сухим трансформатором

По способу заземления нейтрали трансформатора на стороне НН

  • глухозаземленной;
  • изолированной

По взаимному расположению составных частей

  • однорядное;
  • двухрядное.

По числу применяемых силовых трансформаторов

  • с одним трансформатором;
  • с двумя трансформаторами.

По выполнению выводов отходящих линий

  • кабелем вниз
  • кабелем вверх

По наличию изоляции ошиновки УВН и РУНН

с неизолированными шинами

По климатическому исполнению и категории размещения по

ГОСТ 15150-90 и ГОСТ 15543.1-89

УЗ

По степени защиты оболочки по ГОСТ 14254-96*

IP31

По способу выполнения УВН

  • глухой ввод-ВВ-1;
  • с выключателем нагрузки и
  • предохранителями — ШВВ-2;
  • с выключателем нагрузки— ШВВ-2Р;
  • с вакуумным выключателем — ШВВ-2В

По типу установки автоматических выключателей в шкафах РУНН

с выдвижными выключателями

По типу системы заземления

Тип TN-C

Тип TN-S - по заказу

По уровню изоляции по ГОСТ 1516.3-96

  • с масляным трансформатором
  • с сухим трансформатором и с трансформатором с негорючим жидким диэлектриком
  • нормальная изоляция;
  • облегченная изоляция



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ







Мощность силового трансформатора, кВА

250

400

630

1000

1600

2500

 3150

Частота переменного тока, Гц

50

Номинальное напряжение на стороне ВН, кВ

6;10

Номинальное напряжение на стороне НН, кВ

0,4; 0,44*

0,4; 0,44*; 0,69*

0,4; 0,44*

Номинальный ток на стороне ВН, кА

0,4

0,63

Номинальный ток сборных шин на стороне НН, кА

0,36

0,58

0,91

1,45

2,31

3,6

4,6

Ток электродинамической стойкости на стороне ВН, кА

51

81

Ток электродинамической стойкости сборных шин на стороне НН, кА

25

50

100

Ток термической стойкости на стороне ВН, кА

20

31,5

Ток термической стойкости сборных шин на стороне НН, кА

10

25

40



Габаритные размеры (Д×Г×В):

  • однотрансформаторная КТПП 3640 х 1000 х 2200 -УВН-ВВ-1, трансформатор 250 кВА,        РУНН - один     вводной шкаф и один шкаф отходящих линий
  • двухтрансформаторная КТПП -13740 х 1350 х 2700 - УВН - ШВВ-2В, трансформатор 2500 кВА, РУНН - 2 вводных шкафа, 1 секционный, 4 шкафа отходящих линий

Масса шкафов УВН не более: ВВ-1 - 100 кг; ШВВ-2 , ШВВ-2Р -400 кг; ШВВ-2В - 600 кг. Масса шкафов РУНН не более:

  • для КТП-250... 1000 кВА: ШНВ, ШНС -600 кг, ШНЛ - 450 кг;
  • для КТП-1600...3150 кВА: ШНВ, ШНС-1500 кг, ШНЛ- 550 кг.

КТП изготавливается и поставляется транспортабельными блоками длиной не более 4 м, подготовленными для сборки на месте монтажа.
КТП выпускаются одно- и двух-трансформаторными.

В однотрансформаторных КТП РУНН изготавливается правого или левого исполнения в зависимости от расположения в КТП силового трансформатора (справа или слева от РУНН).

Двухтрансформаторные состоят из двух однотрансформаторных подстанций и секционного шкафа.
В двухрядных КТП секции расположены в два ряда и соединены шинопроводом. При изготовлении шинопровода расстояние между фасадами шкафов принимается 1800, 2300 или 2800 мм.

УВН бывает четырех типо-исполнений: ВВ-1, ШВВ-2, ШВВ-2Р, ШВВ-2В.
РУНН представляет собой комплект шкафов с автоматическими выключателями, измерительными приборами и аппаратурой вспомогательных цепей.

Шкафы РУНН по своему функциональному назначению делятся на: вводные (ШНВ), линейные (ШНЛ) и секционные (ШНС).
Доступ к ошиновке и кабельным присоединениям осуществляется с задней стороны шкафа, где для удобства монтажа и обслуживания предусмотрены две двери, расположенные по высоте шкафа и надежно удерживаемые в закрытом положении замками.
КТПП состоит из:

  • устройства ввода со стороны высшего напряжения (УВН);
  • силового трансформатора;
  • распределительного устройства низкого напряжения (РУНН).



ТИПОИСПОЛНЕНИЯ ШКАФОВ РУНН КТПП-МЭ 250... 1000 кВА

Тип шкафа и габаритные размеры

Выключатели

Номер схемы

назначение

ном. ток, А

тип

кол.

Вводные

ШНВ-1

BbxL = 602x1000

вводной

630, 1000

ВА53-41

1

В1ЭС

ШНВ-2

BbxL = 602x1000

вводной

1600

ВА51-43

1

ШНВ-3

BbxL = 602x1000

вводной

630, 1000

ВА53-41

1

В2ЭС

отх. линии

250...630

ВА51-39

1

ШНВ-4

BbxL = 602x1000

вводной

1600

ВА51-43

1

отх линии

250... 630

ВА51-39

1

ШНВ-5

BbxL = 602x1000

вводной

630, 1000

ВА53-41

1

ВЗЭС

отх. линии

250...630

ВА51-39

2

ШНВ-6

BbxL = 602x1000

вводной

1600

ВА51-43

1

отх. линии

250...630

ВА51-39

2

Секционные

ШНС-1

BcxL = 602x1000

секционный

630, 1000

ВА53-41

1

С1ЭС

ШНС-2

BcxL = 602x1000

секционный

1600

ВА51-43

1

ШНС-3

BcxL = 602x1000

секционный

630, 1000

ВА53-41

1

С2ЭС

отх. линии

250...630

ВА51-39

1

ШНС-4

BcxL = 602x1000

секционный

1600

ВА51-43

1

отх. линии

250...630

ВА51-39

1

ШНС-5

BcxL = 602x1000

секционный

630, 1000

ВА53-41

1

СЗЭС

отх. линии

250...630

ВА51-39

2

ШНС-6

BcxL = 602x1000

секционный

1600

ВА51-43

1

отх. линии

250...630

ВА51-39

2

Отходящие линии

ШНЛ-1

ВлхL = 602x1000

отх. линии

250...630

ВА51-39

3

Л3ЭС

ШНЛ-2

ВлхL = 602x1000

отх. линии

1000

ВА53-41

3

ШНЛ-3

ВлхL = 602x1000

отх. линии

250...630

ВА51-39

4

Л4ЭС

ШНЛ-4

ВлхL = 602x1000

отх. линии

До 250

ВА04-36

5

Л5ЭС

ШНЛ-5

ВлхL = 602x1000

отх. линии

До 250

ВА04-36

6

Л6ЭС

Примечание: размеры В, L, Н изменяются в зависимости от типа и мощности силового трансформатора. Размер X для КТП 250... 1000 кВА - 450 мм, для КТП 1600...2500 кВА - 625 мм



ТИПОИСПОЛНЕНИЯ ШКАФОВ РУНН КТПП-МЭ 1600…3150 кВА

Тип шкафа

Выключатели

Номер схемы

назначение

ном. ток, А

тип

кол.

Вводные

ШНВ-11

BBxL =802x1350

вводной

2500

Э-25В

1

В1ЭС

ШНВ-12

BBxL =1202x1350

вводной

4000

Э-40В

1

ШНВ-13

BBxL =802x1350

вводной

2500

Э-25В

1

В2ЭС

отх линии

250...630

ВА51-39

1

ШНВ-14

BBxL =1202x1350

вводной

4000

Э-40В

1

отх линии

250... 630

ВА51-39

1

ШНВ-15

BBxL=1202xl350

вводной

4000

Э-40В

1

ВЗЭС

отх линии

250... 630

ВА51-39

2

ШНВ-16

BBxL =1202x1350

вводной

5000

IZMH3-D500

1

В1ЭС

Секционные

ШНС-11

BcxL =802x1350

секционный

2500

Э-25В

1

С1ЭС

ШНС-12

BcxL =1202x1350

секционный

4000

Э-40В

1

ШНС-13

BcxL =802x1350

секционный

2500

Э-25В

1

С2ЭС

отх линии

250...630

ВА51-39

1

ШНС-14

BcxL =1202x1350

секционный

4000

Э-40В

1

отх линии

250...630

ВА51-39

1

ШНС-15

BcxL =1202x1350

секционный

4000

Э-40В

1

С3ЭС

отх линии

250...630

ВА51-39

2

Отходящие линии

ШНЛ-11

ВлхL =602x1350

отх. линии

250-630

ВА51-39

3

Л3ЭС

ШНЛ-12

ВлхL=602х1350

отх. линии

1000

ВА53-41

3

ШНЛ-13 ВлхL=602х1350

отх. линии

250...630

ВА51-39

4

Л4ЭС

ШНЛ-14 ВлхL=602х1350

отх. линии

До 250

ВА04-36

5

Л5ЭС

ШНЛ-15 ВлхL=602х1350

отх. линии

До 250

ВА04-36

6

Л6ЭС

ШНЛ-16

ВлхL=802х1350

отх. линии

1600

Э-16В или ВА51-43

1

Л1ЭС

ШНЛ-17 ВлхL=802х1350

отх. линии

2500

Э-25В

1

ШНЛ-18 ВлхL=802х1350

отх. линии

1600

Э-16В или ВА51-43

2

Л2ЭС

Примечание: размеры В, L, Н изменяются в зависимости от типа и мощности силового трансформатора. Размер X для КТП 250... 1000 кВА - 450 мм, для КТП 1600...2500 кВА - 625 мм

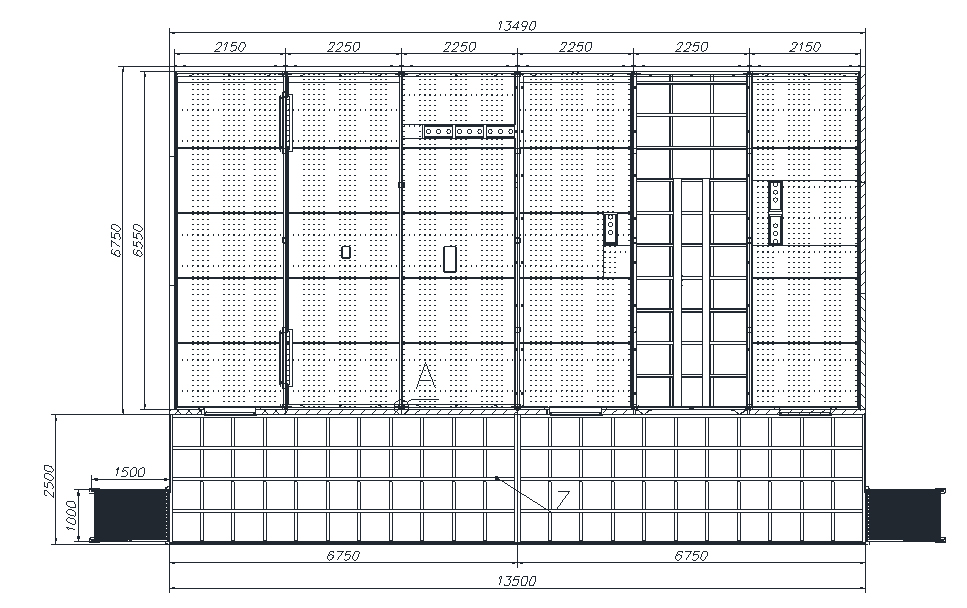

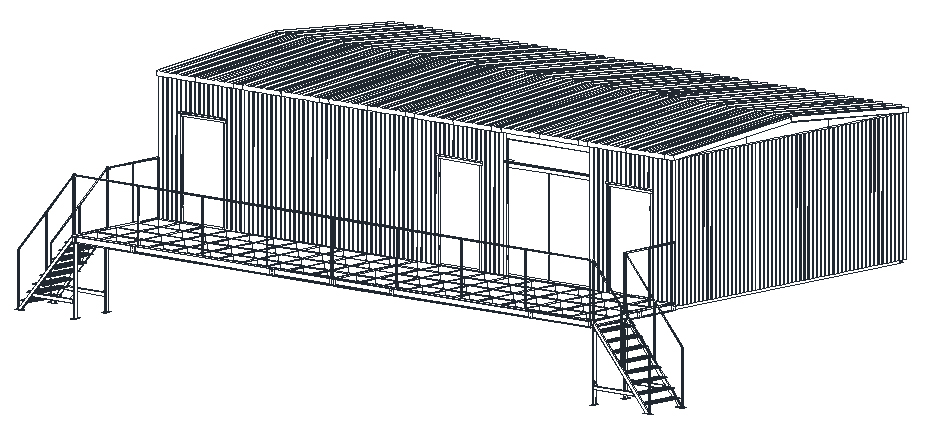

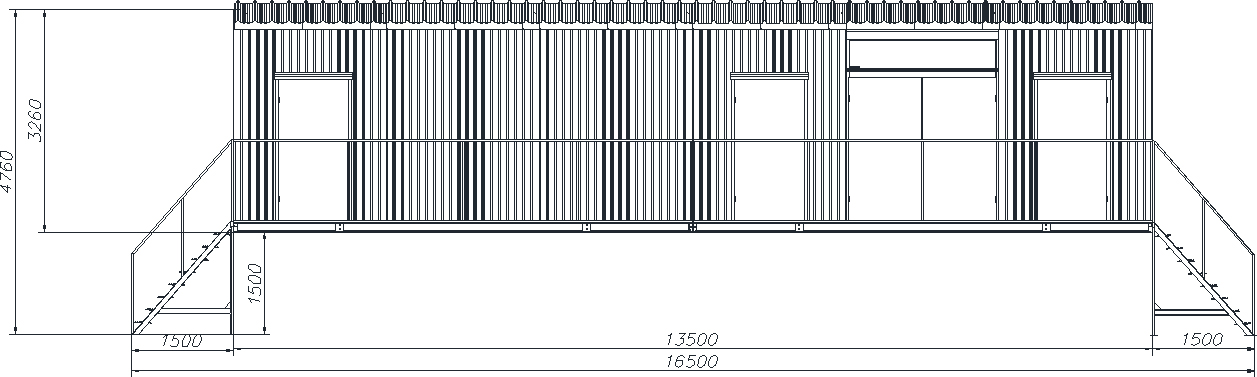

Пример КТПП в блочно-модульном здании
