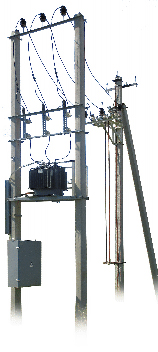

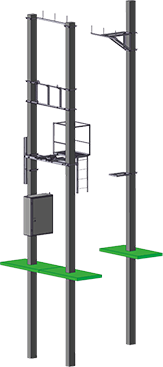

МТП-МЭ (мачтового типа)

МТП применяются для электроснабжения общественных и промышленных объектов, отдельных населенных пунктов, сельскохозяйственных объектов и нефтегазовых месторождений.
Узнать стоимость
Мы свяжемся с вами
и предоставим всю
необходимую информацию
Получить консультацию
Наш специалист перезвонит вам
и поможет подобрать
оптимальное оборудование
МТП-МЭ (мачтового типа) МТП-МЭ (мачтового типа)
  • Общие сведения
  • Классификация и технические характеристики
  • Конструкция

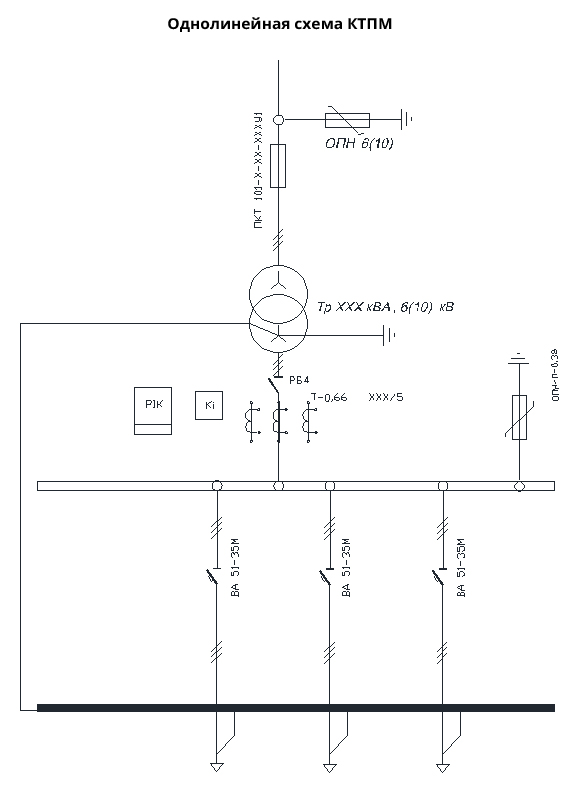

  • Схемы главных цепей

Структура условного обозначения:
МТП-Х1/-Х2 0,4 У1

МТП    - мачтовая трансформаторная подстанция
X1    - мощность силового трансформатора, кВА
X2    - номинальное напряжение трансформатора на стороне ВН, кВ
0,4    - номинальное напряжение на стороне НН, кВ
У1 - климатическое исполнение и категория размещения

По условиям эксплуатации КТП соответствуют требованиям:

  • высота над уровнем моря - не более 1000 м;
  • температура окружающего воздуха - от минус 40°С до плюс 40°С;
  • окружающая среда - невзрывоопасная, не содержащая токопроводящей пыли, агрессивной пыли и паров в концентрациях, разрушающих металлы и изоляцию;
  • скорость ветра до 36 м/сек при отсутствии гололеда;
  • скорость ветра до 15 м/сек при гололеде с толщиной стенки льда до 20 мм.

КТП не предназначены для:

  • работы в условиях тряски, вибрации, ударов;
  • ввода питания со стороны низшего напряжения. Соответствуют требованиям ТУ 3412-003-149503722-2013

Комплектация КТПМ

  • УВН, трансформатора, РУНН;
  • детали, демонтированные для транспортировки
  • эксплуатационные документы (1 экз)
  • паспорт на КТПК;
  • руководство по эксплуатации КТПК;
  • схемы вспомогательных цепей;
  • эксплуатационные документы предприятий-изготовителей основных комплектующих изделий;
  • опросный лист заказчика.

Заказ КТПК выполняется по опросному листу.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Мощность силового трансформатора, кВ-А

16; 25; 40; 63; 100; 160; 250;

Номинальное напряжение на стороне ВН, кВ

6; 10

Номинальное напряжение на стороне НН, кВ

0,4

Род тока и частота

переменный 50 Гц

Уровень изоляции по ГОСТ 1516.3-96

-   с масляным трансформатором

-   с сухим и с негорючим
жидким диэлектриком;

- нормальная изоляция

- облегченная изоляция

По климатическим исполнениям и месту размещения по ГОСТ 15150-90, ГОСТ 15543-70

- категория 1 исполнения У;



КЛАССИФИКАЦИЯ ИСПОЛНЕНИЙ

Способ подключения со стороны ВН

- тупиковая;

По типу силового трансформатора

- с масляным трансформатором;

- с трансформатором с негорючим
жидким диэлектриком;

- с сухим трансформатором

По способу заземления нейтрали трансформатора на стороне НН

- с глухозаземленной;

- с изолированной

По числу применяемых силовых трансформаторов

- с одним трансформатором;

Наличие изоляции ошиновки РУНН

с неизолированными шинами

По выполнению высоковольтного ввода

кабельный, воздушный

По выполнению выводов в РУНН

- вывод вверх;

По климатическому исполнению и категории размещения ГОСТ 15150-90 и ГОСТ 15543.1-89

У1

По степени защиты оболочки по ГОСТ 14254-96*

IP34

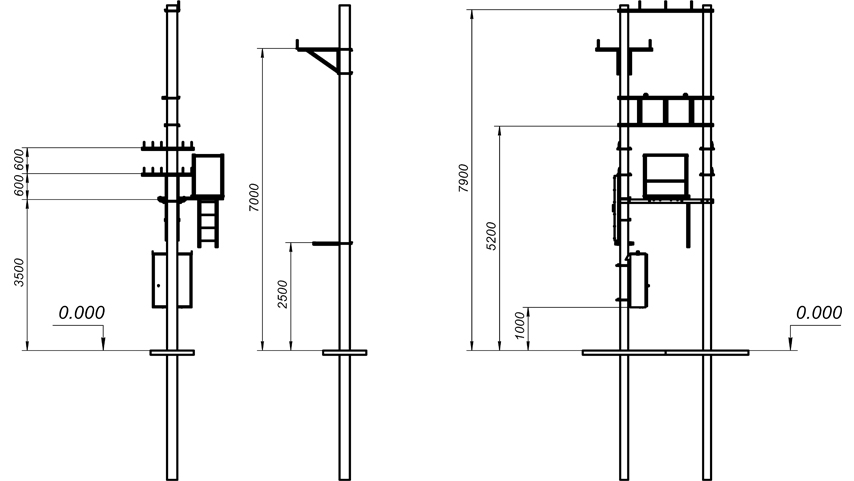

Габаритные размеры КТПМ
