ПСС предназначен для работы в воздушных распределительных сетях трехфазного переменного тока частотой 50 Гц и номинальным напряжением 6-10 кВ. Служит для повышения надежности работы линий электропередач и используется для автоматического секционирования линий с односторонним и двусторонним питанием.
ПСС предназначен для работы в воздушных распределительных сетях трехфазного переменного тока частотой 50 Гц и номинальным напряжением 6-10 кВ. Служит для повышения надежности работы линий электропередач и используется для автоматического секционирования линий с односторонним и двусторонним питанием.
Основные функции ПСС:
Структура условного обозначения:
ПСС - ХХ-ХХХ-Х-Х-У1-МЭ

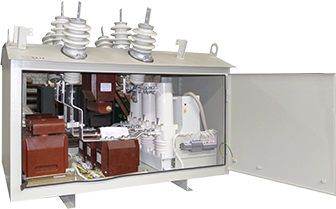

ПСС-МЭ -Пункт секционирования столбовой
XX -Номинальное напряжение, кВ
ХХХ -Номинальный ток, А
Х -Тип питания (1 – одностороннее питание; 2 – двустороннее питание)

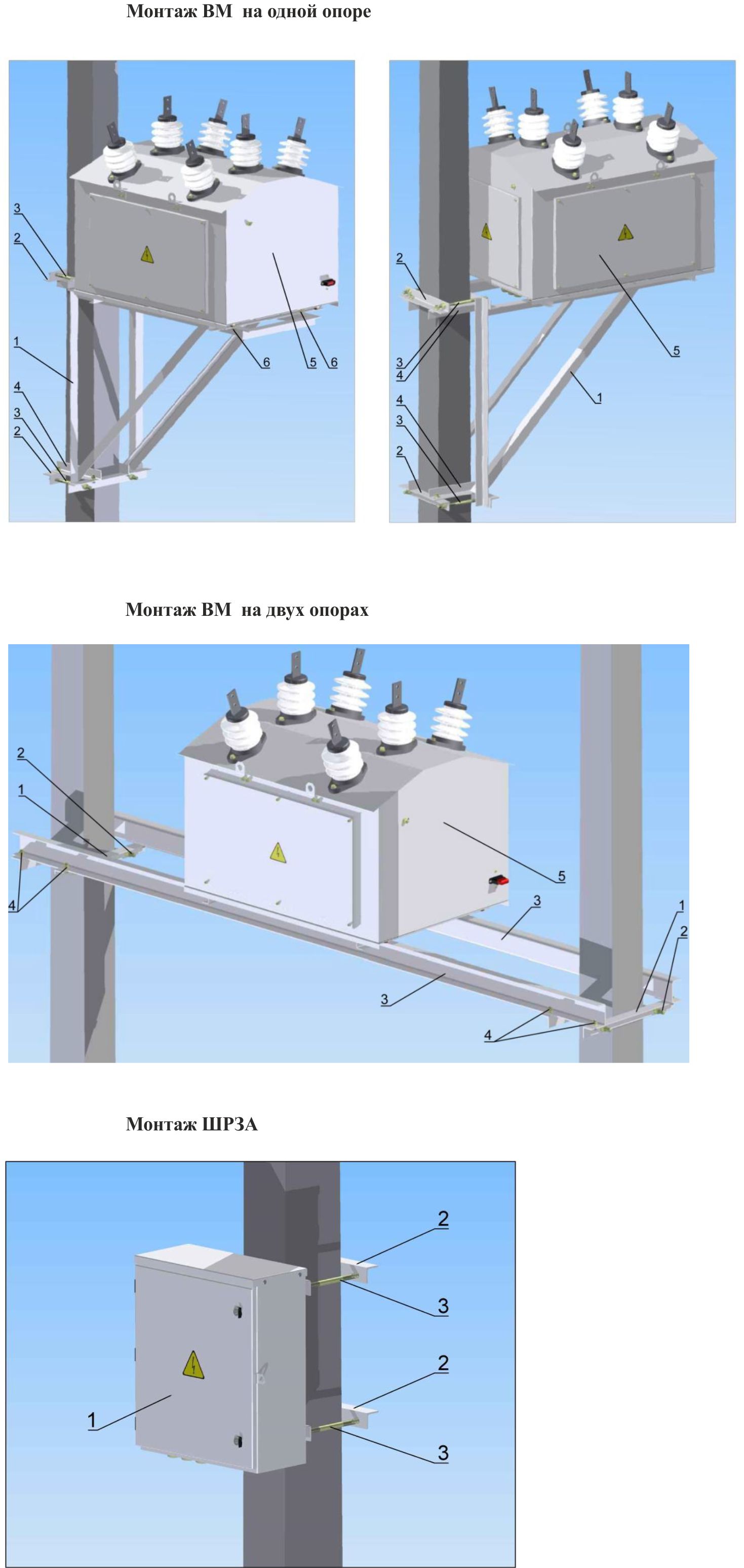

Х -Вариант установки (1 – на одной опоре ВЛ; 2 – на дух опорах ВЛ)
У1 -Климатическое исполнение и категория размещения по ГОСТ 15150
МЭ -марки МЭ
По условиям эксплуатации ПСС соответствуют требованиям:
КТП не предназначены для:
Применение в схемах сети с двусторонним питанием.

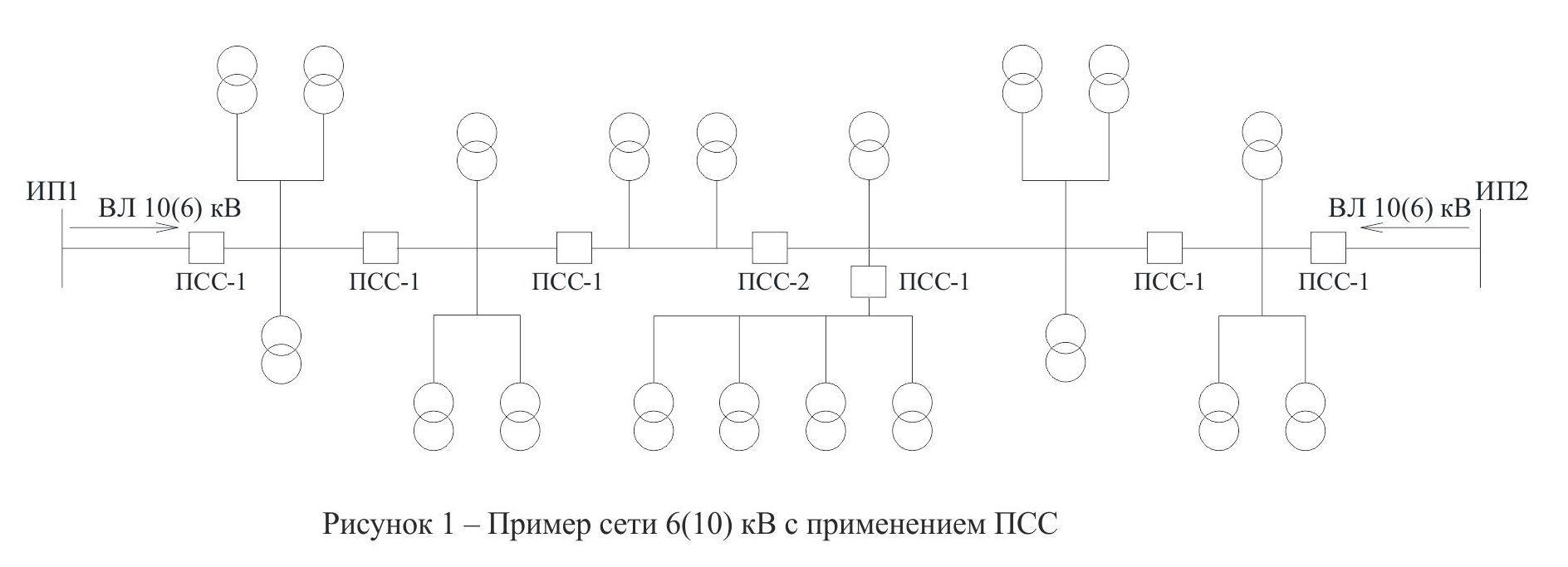

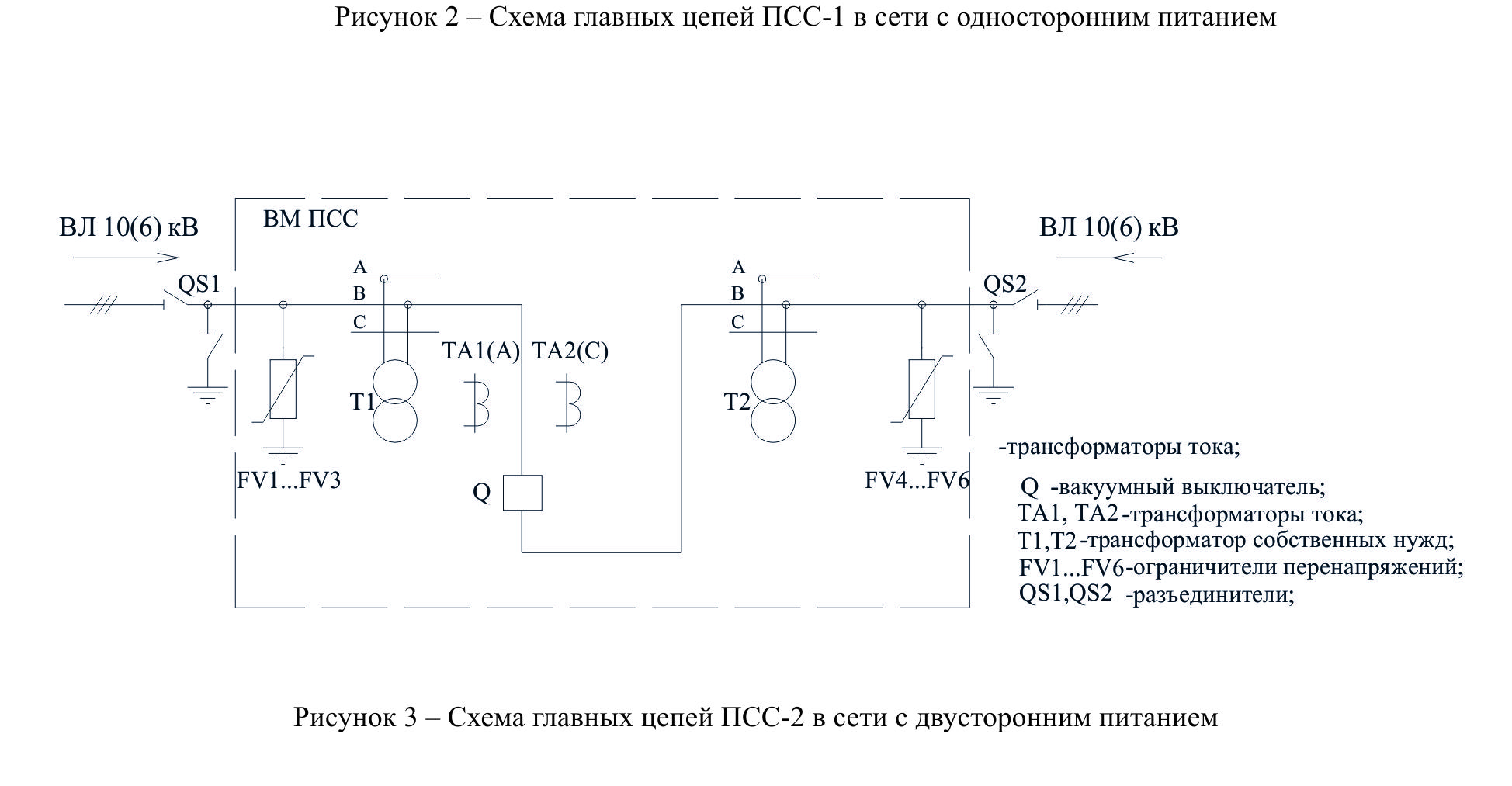

В сети с двухсторонним питанием, к ПСС-1, установленным через определенные участки, дополнительно устанавливается ПСС-2 с функцией АВР (см. рис. 1), находящийся в нормально отключенном положении. В случае аварийного отключения либо отсутствия питания с подстанции, установленный в сети ПСС с функцией АВР обеспечивает восстановление питания потребителей. Схема главных цепей ПСС с функцией АВР, предназначенного для секционирования воздушных линий с двусторонним питанием.
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
|
|
Номинальное напряжение, кВ |
6 (10) |
|
Наибольшее рабочее напряжение, кВ |
7,2 (12) |
|
Номинальная частота, Гц |
50 |
|
Номинальный ток, А |
630 |
|
Ток термической стойкости (3 с), кА |
20 |
|
Сквозной ток короткого замыкания, кА: |
|
|
- наибольший пик |
51 |
|
- периодическая составляющая |
20 |
|
Собственное время включения не более, мс |
100 |
|
Собственное время отключения не более, мс |
90 |
|
Коммутационный ресурс по номинальному току, циклов В-О |
50000 |
|
Номинальное напряжение вспомогательных цепей переменного оперативного тока, В |
220 |
|
Климатическое исполнение по ГОСТ 15150 |
У1 |
|
Степень защиты по ГОСТ 14254 |
IP54 |
|
Масса не более, кг: |
|
|
ВМ без учета монтажного комплекта |
290кг |
|
ВМ с учетом монтажного комплекта |
320кг (на 1 опоре ВЛ) 349кг (на 2 опорах ВЛ) |
|
Шкаф РЗА |
40кг |
|
Срок службы устройства, лет |
25 |
|
Гарантийный срок службы не менее, лет |
2 |
Телемеханизация пунктов секционирования столбовых ПСС ООО «Меридиан-Энерго» с передачей данных в диспетчерский пункт
Телемеханизация реклоузеров ООО «Меридиан-Энерго» осуществляется с помощью программно-аппаратного комплекса «ЭНТЕК - управление реклоузерами».
Единая система дистанционного управления SCADA-система «ЭНТЕК» является полноценным инструментом для проведения полного цикла работ по настройке сбора данных и управлению, заданию алгоритмов обработки, формирования тревог, настройки баз данных истории, формированию технологических и оперативных схем отображения информации ПСС.
ПО SCADA ЭНТЕК является комплексом 32-разрядных приложений, предназначенных для функционирования в среде операционных систем семейства Windows, и устанавливается на сервер. SCADA-система «ЭНТЕК» позволяет интегрировать вновь вводимые реклоузеры ООО «Меридиан-Энерго» в существующую систему телемеханики и полностью совместима c «ЭНТЕК TEL» и реклоузерами «PBA/TEL»
Взаимодействие с удаленными ПСС ПО SCADA «ЭНТЕК» осуществляет: по каналу связи HSUPA/HSDPA/UMTS/EDGE/GPRS через GPRS-роутеры IRZ RUH2b 3G посредством технологии Ethernet 10/100Mbit;
Дистанционное управление и мониторинг пунктов секционирования ПСС осуществляется по каналу связи HSUPA/HSDPA/UMTS/EDGE/GPRS постоянно. ПО SCADA «ЭНТЕК» производит постоянный контроль соединения с каждым GPRS роутером iRZ RUH2b 3G реклоузеров PBA/TEL по приоритетной промышленной SIM-карте.
В случае потери связи с приоритетной SIM-картой, на роутере реклоузера происходит переключение на вторую SIM-карту другого оператора связи, и передача данных продолжается через VPN второго оператора. Автоматическое переключение на приоритетную SIM-карту происходит при восстановлении приоритетного оператора связи.
Контроллер ЭНТЕК передает данные на канал связи в текущий момент времени. Инициатором соединения может выступать как сам реклоузер, так и диспетчер.
