Закрытые распределительные устройства в блочно-модульных зданиях

Устройства распределительные в блочно-модульных зданиях предназначены для использования в составе трансформаторных подстанций напряжением 35 кВ и выше в качестве ЗРУ 6 (10) кВ с установкой шкафов КРУ, отдельно стоящих распределительных пунктов РП 6(10) кВ с установкой шкафов КРУ или КСО. Возможно также использование блочно-модульных зданий как ОПУ с панелями НКУ, со щитами постоянного и переменного тока и т.д.

Структура условного обозначения: РУБ- МЭ - Х-ХХ
РУБ    -Распределительное устройство блочное
МЭ    -Знак принадлежности предприятия-изготовителя
X    -Номинальное напряжение, кВ
XX    -Климатическое исполнение и категория размещения

По условиям эксплуатации соответствуют требованиям:

• высота установки над уровнем моря не более 1000 м;
• температура окружающего воздуха от - 40°С до + 40°С
• окружающая среда - невзрывоопасная, не содержащая химически активных газов и паров в концентрациях, разрушающих металлы и изоляцию;
• по ветровой нагрузке МП районы СНиП 2.01.07-85
• по снеговой нагрузке I-IV районы СНиП 2.01.07-85

Соответствуют требованиям технических условий ТУ 3412-003-149503722-2013

Габаритные размеры РУБ
- определяются конкретно для каждого заказа по схеме главных цепей и в соответствии с пожеланиями заказчика или проектной организации.
Максимальные габариты одного транспортабельного блока (ВхЩхД): 3250 х 3250 х 12000 мм
Масса блока без оборудования - 6000 кг

Комплектация РУБ:

• блоки модульного здания;
• оборудование;
• оборудование собственных нужд с устройствами вентиляции, отопления, освещения, датчиками пожаротушения;
• оборудование воздушных вводов ВН, шинные мосты (по заказу);
• площадки обслуживания, лестницы и система водостока и другие эксплуатационные документы (1 экз)
• паспорт;
• руководство по эксплуатации;
• схемы вспомогательных цепей;
• эксплуатационные документы предприятий - изготовителей основных комплектующих изделий;
• опросный лист заказчика.

В комплект по заказу может быть включено другое комплектующее оборудование (конденсаторные установки, шкафы телемеханики и т.д.)

Заказ РУБ выполняется по опросным листам на:

• блочно-модульное здание;
• ячейки УВН;
• панели НКУ

Конструкция блочно модульного здания.

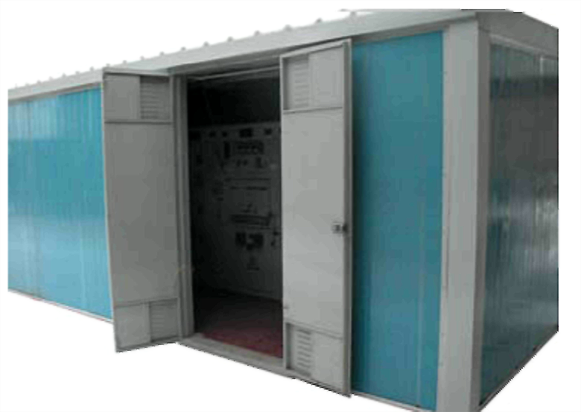

Блочно-модульное здание состоит из одного или нескольких блоков, которые после монтажа образуют единое здание.

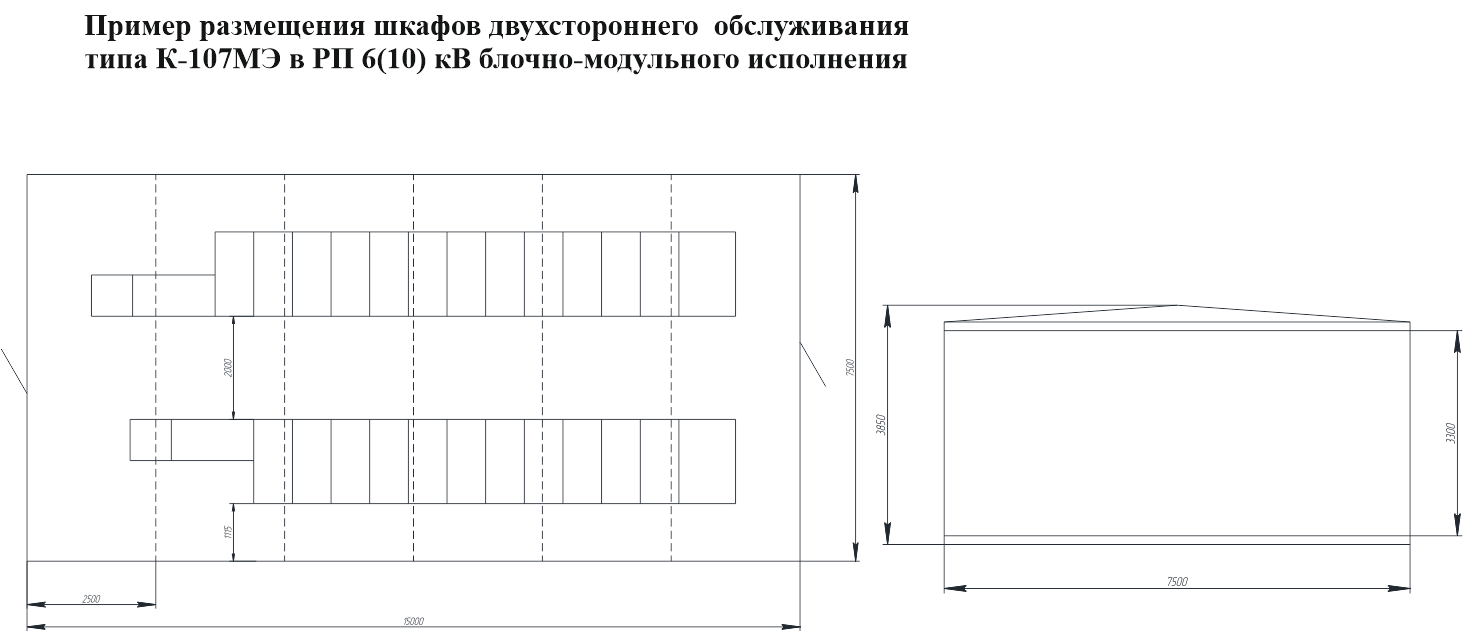

Габаритные и установочные размеры, масса и компоновка оборудования, количество блоков определяются заказом. Блоки стыкуются между собой болтовыми соединениями. Габаритные размеры каждого блока позволяют перевозить их авто- и железнодорожным транспортом.

Конструкция каждого блока аналогична блокам КТПБ-Б.

Оборудование РУБ
Силовое оборудование РП 6(10) кВ включает в себя шкафы КРУ или КСО. Заказ шкафов выполняется согласно сетке главных цепей соответствующей серии. В качестве коммутационных аппаратов в шкафах устанавливаются вакуумные выключатели.

Схемы вторичных соединений выполняются на базе электромеханических реле либо на базе микропроцессорных устройств.

В блочно-модульном здании могут устанавливаться панели или шкафы НКУ, предназначенные для защиты, автоматики. управления и сигнализации подстанций, питания цепей постоянного и переменного тока, устройства плавного пуска электродвигателей, панели телемеханики и т.д.

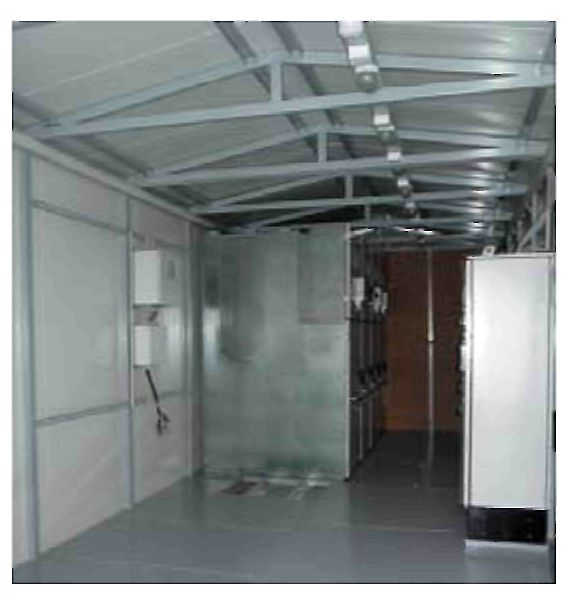

Блочно-модульное здание поставляется с полностью смонтированными цепями вторичных соединений в соответствии с заданием, системами освещения, отопления, вентиляции, датчиками пожаротушения. Питание распредели-тельных цепей собственных нужд осуществляется от шкафа ШСН.

Система освещения
Система освещения каждого блок-модуля осуществляется светильниками промышленного исполнения напряжением 220 В. Снаружи над входными дверями также устанавливаются светильники. Аварийное освещение питается от аккумуляторных батарей.

Система отопления
Система отопления выполняется с применением обогревательных элементов, управляется в автоматическом и ручном режиме и обеспечивает температуру внутри помещения до +18°С при температуре окружающего воздуха - 40°С.

Система вентиляции
В жаркий период года предусматривается естественная и (или) искусственная вентиляция, температура воздуха внутри помещения составляет не более +45°С. Вентиляционные проемы имеют защитные жалюзи от проникновения осадков.
